P-01RT-1M-0

Pomieszczeniowy, pasywny regulator temperatury P-01RT-1M-0 Belimo, sygnał wyjściowy NTC10k Precon
Producent:
Kod produktu: P-01RT-1M-0
Sygnał wyjściowy : NTC10k Pre (10k3)
  • Rodzaj czujnika: pomieszczeniowy, naścienny
  • Sygnał wyjściowy: NTC10k Precon
  • Zakres pomiarowy: 0...50°C
  • Dokładność pomiaru: ±0.2°C przy 25°C
  • Kolor obudowy biały RAL 9003
  • Podłączenie elektryczne: zaciski sprężynowe dla przewodów 0,5…1,5 mm2
  • Temperatura pracy: 0...50°C
  • Stała czasowa t (63%) w pomieszczeniu: typowo 360 sek.
  • Klasa ochrony IP30

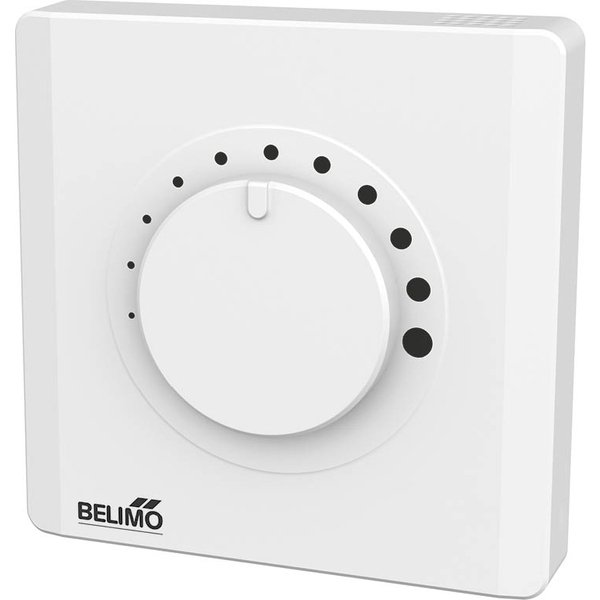

Pomieszczeniowy czujnik temperatury z nastawnikiem P-01RT-1M-0 Belimo przystosowany jest do montażu naściennego. Generuje pasywny sygnał oporowy NTC10k Precon odpowiadający mierzonej temperaturze. Czujnik oferuje możliwość nastawy wartości zadanej temperatury w pomieszczeniu przy użyciu zintegrowanego pokrętła.

Dane elektryczne
Wejście kablowe : Szerokie otwory z tyłu (do okablowania w
ścianie) oraz na górze / na spodzie (do
okablowania naściennego)
Połączenie elektryczne : Spring loaded terminal 0.5...1.5 mm²
Dane funkcjonalne
Zastosowanie : Powietrze
Wyjście pasywnego czujnika temperatury : Pt1000
NTC1k8
NTC10k (10k2)
NTC10k Pre (10k3)
Dane pomiarowe
Zakres pomiarowy temperatury : 0...50°C [32...122°F]
Dokładność pomiaru temperatury, czujnik : Czujniki pasywne w zależności od typu
Prąd pomiarowy : Pt1000: <0.3 mA @ 0°C [32°F]
NTC1k8: <0.1 mA @ 25°C [77°F]
NTC10k (10k2): <2 mA @ 25°C [77°F]
NTC10k Pre (10k3): <2.7 mA @ 25°C [77°F]
pasywny : Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F]
NTC1k8 : ±0.5°C @ 25°C [±0.9°F @ 77°F]
NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F]
Wartości pomiarowe : Temperatura
Współczynnik sprzężenia ściennego : 35 %
Dokładność potencjometru : typowo ±15%
Dane dotyczące bezpieczeństwa
Temperatura otoczenia : 0...50°C [32...122°F]
Klasa ochronności IEC/EN : III, Napięcie bezpieczne — niskie (PELV)
Deklaracja zgodności UE : Oznakowanie CE
Certyfikat IEC/EN : IEC/EN 60730-1 oraz IEC/EN 60730-2-9
Kategoria ochronna obudowy IEC/EN : IP30
Norma jakości : ISO 9001
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura przechowywania : -20...60°C [-5...140°F]
Materiały
Karta katalogowa : P-01RT-1..
Obudowa : Poliwęglan, biały, RAL 9003
S7
Stała czasowa τ (63%) w pomieszczeniu : Typowo 360 s
Przegląd typów
Sygnał wyjściowy : NTC10k Pre (10k3)
Potencjometr : 2.5...8.5 kOhm
Specyfikacja czujnika temperatury
Zakres pomiarowy : 0...50°C [32...122°F]
