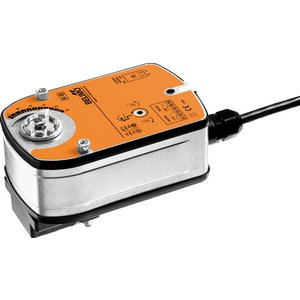

LRF24
Siłownik obrotowy z funkcją bezpieczeństwa NC, 4 Nm, AC/DC 24 V, Zamknij/Otwórz, 75 s, IP54
Kod produktu: LRF24
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy w stanie spoczynku: | 2.5 W |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2 x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Napięcie znamionowe: | AC/DC 24 V |
| Czas ruchu - silnik: | 75 s / 90° |
| Moment obrotowy - silnik: | 4 Nm |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
| Masa | |
|---|---|
| Warunki | |
| Skróty : | POP = Power Off Position / pozycja bezpieczna CPO = Controlled Power Off / sterowana funkcja bezpieczeństwa PF = Power fail delay time / czas podtrzymywania zasilania |
| Kategoria dokumentu : | bezobsługowy |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Enclosure : | UL, typ obudowy 2 |
| Certyfikat UL : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Czas ruchu - silnik : | 75 s / 90° |
| Poziom mocy akustycznej – silnik : | 50 dB(A) |
| Wskaźnik położenia : | Mechaniczny |
| Czas ruchu – funkcja bezpieczeństwa : | <20 s @ -20...50°C / <60 s @ -30°C |
| Trwałość : | Min. 60'000 pozycji bezpiecznych |
| Moment obrotowy - funkcja bezpieczeństwa : | 4 Nm |
| Kierunek ruchu - funkcja bezpieczeństwa : | NZ, przy braku zasilania zawór zamknięty (A – AB = 0%) |
| Moment obrotowy - silnik : | 4 Nm |
| Bezpieczeństwo | |
| Kategoria ochronna obudowy IEC/EN : | IP54 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Masa : | 1.5 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 3 |
| UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Techniczna karta katalogowa : | SR24A-MP |
| Dane elektryczne | |
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy w stanie spoczynku : | 2.5 W |
| Moc znamionowa : | 7 VA |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 2 x 0.75 mm² |
| Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
| Pobór mocy - praca : | 5W |
| Napięcie znamionowe : | AC/DC 24 V |
| Dane funkcjonalne | |
| Ręczne przestawianie : | przy użyciu korby, z możliwością ustawienia w dowolnym położeniu |
| Masa | |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
| Masa : | 0.93 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 3 |
| Kategoria dokumentu : | bezobsługowy |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Źródło zasilania UL : | Class 2 Supply |
| Power source UL : | Class 2 Supply |
| Komunikacja po szynie danych | |
| Liczba węzłów : | MP-Bus maks. 8 |
