R6100W160-S8

Producent: Belimo

Kod produktu: R6100W160-S8

DN:	100
kvs [m³/h]:	160
Czynnik:	Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Temperatura czynnika:	-10...120°C [14...248°F]
Charakterystyka przepływu:	stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia
Przyłącze rurowe:	Kołnierz wg. EN 1092-2
Przyłącza rurowe:	Kołnierz PN 16 zgodnie z EN 1092-2
Ciśnienie zamknięcia ∆ps:	690 kPa
G ["]:	4
PN:	16

Cechy:

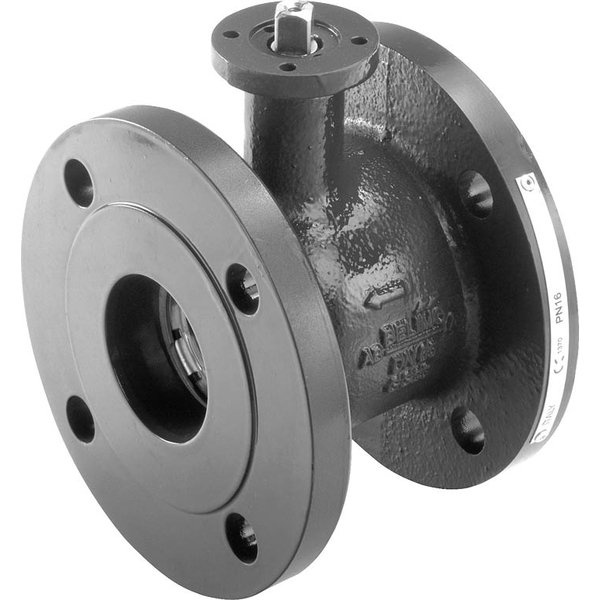

2-drogowy kulowy zawór regulacyjny, PN16
Kolnierz, DN 100, kvs 160 m³/h
Korpus: EN-JL1040 (zeliwo GG25), z farba zabezpieczajaca
Temperatura czynnika -10...120 °C
Charakterystyka staloprocentowa
Klasa szczelnosci A, nie przepuszcza pecherzyków powietrza

Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna obudowy IEC/EN :	IP54
Element zamykający :	Stal nierdzewna AISI 316
Oś :	Stal nierdzewna AISI 304
Uszczelnienie wrzeciona :	EPDM
Dyrektywa w sprawie urządzeń ciśnieniowych :	Oznakowanie CE zgodnie z 2014/68/WE
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Zasada działania :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Stopień zanieczyszczenia :	3
Temperatura otoczenia :	-30...50°C
Temperatura przechowywania :	-40...80°C
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Komunikacja po szynie danych
Liczba węzłów :	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
DN :	100
kvs [m³/h] :	160
Dane funkcjonalne
Charakterystyka przepływu :	stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia
Przyłącze rurowe :	Kołnierz wg. EN 1092-2
Przyłącza rurowe :	Kołnierz PN 16 zgodnie z EN 1092-2
Czynnik :	Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Temperatura czynnika :	-10...120°C [14...248°F]
Dopuszczalne przecieki :	nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
Pozycja montażu :	pionowe do poziomego (względem wrzeciona)
Kategoria dokumentu :	bezobsługowy
Ciśnienie zamknięcia ∆ps :	690 kPa
Różnica ciśnień ∆pmax :	400kPa
Uwaga dotycząca różnicy ciśnień :	200 kPa w celu zapewnienia cichej pracy
Kąt obrotu :	90°
Nazwa budynku/projektu :	bezobsługowy
Nośniki :	Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Permissible operating pressure ps :	1600 kPa
Uwaga dotycząca kąta obrotu :	Zakres roboczy 15...90°
Materiały
Gniazdo kuli :	PTFE
Kryza regulacyjna :	stal nierdzewna
Gniazdo :	PTFE
Uszczelnienie osi :	EPDM
Korpus zaworu :	EN-GJL-250 (GG 25)
Wykończenie korpusu :	z farbą zabezpieczającą
R6..W..-S8 • pl-pl • 2019-11-28 • Dane techniczne mogą ulec zmianie. :	1 Zawór z kryzą regulacyjną, 2-drog., Kołnierz, PN 16
Obudowa [zasięg] :	Żeliwo EN-GJL-250 (GG 25), malowane farbą ochronną
Przegląd typów
G ["] :	4
PN :	16
