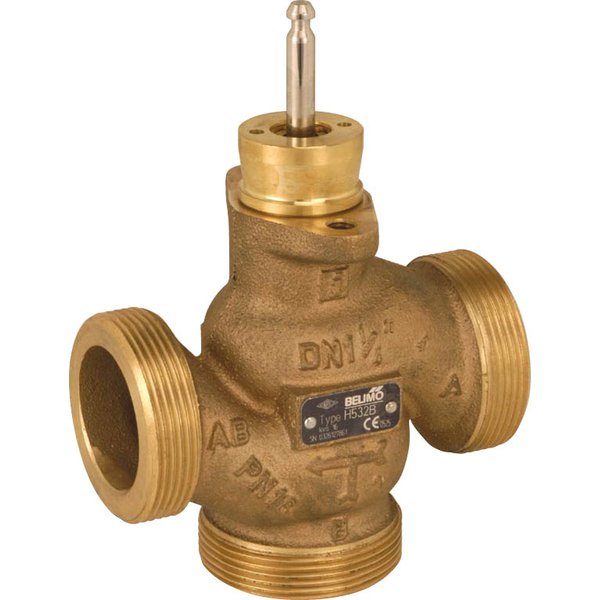

H540B
Producent: Belimo
Kod produktu: H540B
DN : | 40 |
kvs [m³/h] : | 25 |
Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
Temperatura czynnika : | -10...120°C [14...248°F] |
Charakterystyka przepływu : | Ścieżka regulacji A – AB: stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia, obejście B – AB: liniowa (VDI/VDE 2173) |
Przyłącze rurowe : | Gwint zewnętrzny wg. ISO 228-1 |
Cechy:
- 3-drogowy zawór grzybkowy, PN16
- gwint zewnetrzny G 2 1/4", DN 40, kvs 25
- Obudowa i gniazdo odlew z brazu Rg5
- Elementu zamykajacego Stal nierdzewna
- Gniazdo wrzeciona/obejscia stal nierdzewna
- Uszczelnienie Pierscien samouszczelniajacy (o-ring) EPDM
- Temperatura czynnika maks. 120°C
- Charakterystyka A-AB staloprocentowa
- Charakterystyka B-AB liniowa
- Dopuszczalne przecieki A-AB maks. 0,05% wartosci kvs
- Dopuszczalne przecieki B-AB 1% wartosci kvs
- Wykonanie zawór mieszajacy
DN : | 40 |
kvs [m³/h] : | 25 |
Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
Temperatura czynnika : | -10...120°C [14...248°F] |
Dane funkcjonalne | |
---|---|
Charakterystyka przepływu : | Ścieżka regulacji A – AB: stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia, obejście B – AB: liniowa (VDI/VDE 2173) |
Temperatura czynnika, wskazówka : | Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi. |
Przyłącze rurowe : | Gwint zewnętrzny wg. ISO 228-1 |
Dopuszczalne przecieki : | Ścieżka regulacji A – AB: maks. 0,05% wartości Kvs; obejście B – AB: maks. 1% wartości |
Punkt zamykania zaworu : | Top (▲) |
Pozycja montażu : | pionowe do poziomego (względem wrzeciona) |
Kategoria dokumentu : | bezobsługowy |
Materiały | |
Element zamykający : | Stal nierdzewna |
Oś : | Stal nierdzewna |
Gniazdo : | CC499K / stal nierdzewna 1.4021 (obejście) |
Uszczelnienie osi : | Pierścień samouszczelniający (o-ring) z EPDM |
Korpus zaworu : | CC499K |
Przegląd typów | |
G ["] : | 2 1/4 |
Skok : | 15 mm |
PN : | 16 |
n(gl) : | 3 |
Sv min. : | 100 |
