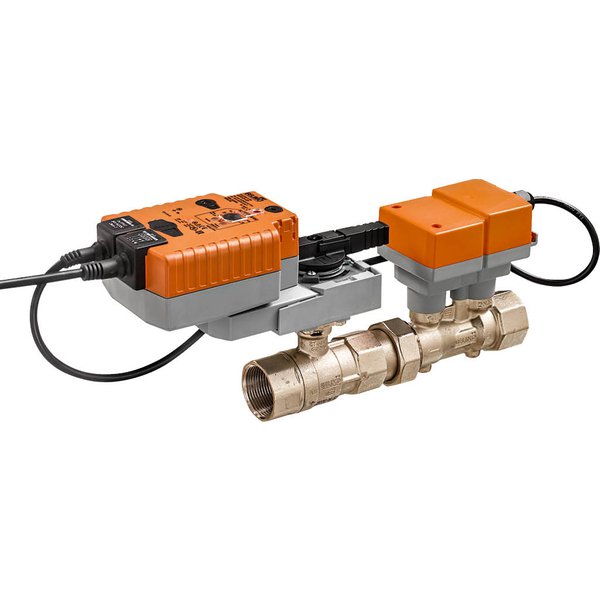

EP032R+KMP

Producent:
Kod produktu: EP032R+KMP
DN : od
Czynnik : Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Temperatura czynnika : -10...120°C
Charakterystyka przepływu : optymalizacja w zakresie otwarcia (możliwość przełączania na funkcję liniową)
Przyłącze rurowe : Gwint wewnętrzny zgodnie z ISO 7-1
Ciśnienie zamknięcia ∆ps : 1400 kPa

Cechy:

  • Elektr. funkcja POP 2-drog. kul. zaw. reg. EPIV
  • Gwint wewnetrzny Rp 1 1/4", DN 32
  • 24 V AC / DC, analogowy, MP
  • Czas ruchu - silnik: 90 s
  • Przeplyw objetosciowy 0,54...1,8 l/s, nastawialny
  • Komplet zawór + silownik, czujnik przeplywu
  • Kabel polaczeniowy 1 m
DN : od
Czynnik : Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Temperatura czynnika : -10...120°C
Dane funkcjonalne
Charakterystyka przepływu : optymalizacja w zakresie otwarcia (możliwość przełączania na funkcję liniową)
Temperatura czynnika, wskazówka : Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi lub przedłużenie szyjki zaworu.
Przyłącze rurowe : Gwint wewnętrzny zgodnie z ISO 7-1
Dopuszczalne przecieki : nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
Pozycja montażu : pionowe do poziomego (względem wrzeciona)
Kategoria dokumentu : bezobsługowy
Ciśnienie zamknięcia ∆ps : 1400 kPa
Różnica ciśnień ∆pmax : 350 kPa
Uwaga dotycząca różnicy ciśnień : 200 kPa w celu zapewnienia cichej pracy
Sterowanie oraz interfejs komunikacyjny : MP-Bus
Zakres roboczy Y : 2...10 V
Impedancja wejściowa : 100 kΩ
Regulowany zakres roboczy Y : Punkt początkowy 0.5...24 V
Punkt końcowy 8.5...32 V
Opcje sygnał nastawczy : analogowe (0...32 V DC)
Sygnał sprzężenia zwrotnego U : 2...10 V
Uwaga dotycząca napięcia pomiarowego U : Maks. 1 mA
Regulowany sygnał sprzężenia zwrotnego U : Punkt początkowy 0.5...8 V
Punkt końcowy 2...10 V
Ustawianie pozycji bezpiecznej : NC/NO lub regulowany 0...100% (pokrętło POP)
Regulowany czas podtrzymywania zasilania (PF) 0...10 s
Czas ruchu – funkcja bezpieczeństwa : 35 s / 90°
Poziom mocy akustycznej – silnik : 45 dB(A)
Poziom mocy akustycznej, funkcja : 61 dB(A)
bezpieczeństwa
Dokładność regulacji : ±5% (25...100% wartości V'nom) @ 20°C / 0% obj. glikolu
Uwaga dotycząca dokładności regulacji : ±10% (25...100% wartości V'nom) @ -10...120°C / 0...50% obj. glikolu
Min. regulowany przepływ : 1% V'nom
Ręczne przestawianie : przy użyciu przycisku
Opcjonalne tryby pracy : analogowe (0...32 V DC)
Materiały
Element zamykający : Stal nierdzewna
Techniczna karta katalogowa : EP..R+KMP
Rurka pomiarowa przepływu : Korpus z mosiądzu niklowanego
Uszczelnienie osi : Pierścień samouszczelniający (o-ring) z EPDM
Przegląd typów
Rp ["] : 1 1/4
V'nom [l/s] : 1.8
V'nom [l/h] : 108
V'nom [m³/h] : 6.48
kvs teor. [m³/h] : 14.2
PN : 25
Dane elektryczne
Częstotliwość napięcia znamionowego : 50/60 Hz
Zakres roboczy : AC 19.2...28.8 V / DC 21.6...28.8 V
Pr
Pobór mocy - praca : 6W
Pobór mocy w stanie spoczynku : 5W
Moc znamionowa : 12 VA
Przyłącze zasilania / sterowania : Kabel 1 m, 4 x 0.75 mm²
Praca równoległa : Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe : AC/DC 24 V
Pomiar przepływu
Dokładność pomiaru przepływu : ±2% (25...100% wartości V'nom) @ 20°C / 0% obj. glikolu
Wskazówka dotycząca dokładności pomiaru : ±6% (25...100% wartości V'nom) @ -10...120°C /
przepływu : glikol 0...50% obj.
Min. mierzony przepływ : 0.5% V'nom
Metoda pomiaru : Ultradźwiękowy pomiar przepływu objętościowego
Dane dotyczące bezpieczeństwa
Kategoria ochronna obudowy IEC/EN : IP54
Dyrektywa w sprawie urządzeń ciśnieniowych : Oznakowanie CE zgodnie z 2014/68/WE
Kompatybilność elektromagnetyczna : Oznakowanie CE zgodnie z 2014/30/WE
Zasada działania : Type 1.AA Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Stopień zanieczyszczenia : 3
Temperatura otoczenia : -30...50°C
Temperatura przechowywania : -40...80°C
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Klasa ochronności IEC/EN : III, Napięcie bezpieczne - niskie (SELV)
Warunki
Skróty : POP = Power Off Position / pozycja bezpieczna PF = Power fail delay time / czas podtrzymywania zasilania
Komunikacja po szynie danych
Liczba węzłów : MP-Bus maks. 8
