EV020R3+BAC

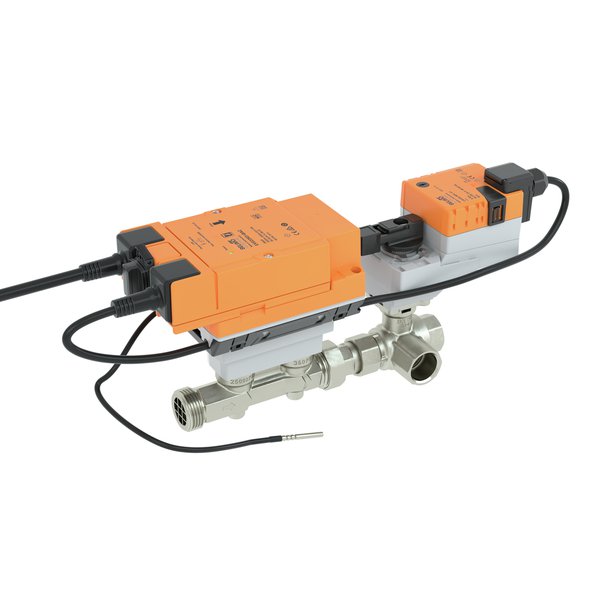

Elektr. Zawór Belimo Energy Valve™, 3-drogowy PI-CCV, AC/DC 24 V, BACnet IP, BACnet MS/TP, Modbus TCP, Modbus RTU, Szyna MP, DN 20, Gwint wewnętrzny i zewnętrzny, Rp 3/4"G 1", PN 25, ps 1600 kPa, V'nom 0.69 l/s, Temperatura czynnika -10...120°C
Kod produktu: EV020R3+BAC
DN : 20
Czynnik : Woda zimna i gorąca, woda z dodatkiem maks. 60% obj. glikolu
Temperatura czynnika : -10...120°C
Charakterystyka przepływu : stałoprocentowa, zoptymalizowana w zakresie otwarcia (możliwość przełączania na funkcję liniową)
Ciśnienie zamknięcia ∆ps : 1400 kPa
DN : 20
Czynnik : Woda zimna i gorąca, woda z dodatkiem maks. 60% obj. glikolu
Temperatura czynnika : -10...120°C
Dane funkcjonalne
Charakterystyka przepływu : stałoprocentowa, zoptymalizowana w zakresie otwarcia (możliwość przełączania na funkcję liniową)
Dopuszczalne przecieki : nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
Pozycja montażu : pionowe do poziomego (względem wrzeciona)
Kategoria dokumentu : bezobsługowy
Ciśnienie zamknięcia ∆ps : 1400 kPa
Różnica ciśnień ∆pmax : 350 kPa
Uwaga dotycząca różnicy ciśnień : 200 kPa w celu zapewnienia cichej pracy
Sterowanie oraz interfejs komunikacyjny : BACnet/IP, BACnet MS/TP
Modbus TCP, Modbus RTU
MP-Bus
Cloud
Zakres roboczy Y : 2...10 V
Impedancja wejściowa : 100 kΩ
Regulowany zakres roboczy Y : 0.5...10 V
Sygnał sprzężenia zwrotnego U : 2...10 V
Uwaga dotycząca napięcia pomiarowego U : Maks. 1 mA
Regulowany sygnał sprzężenia zwrotnego U : 0...10 V 0.5...10 V
Poziom mocy akustycznej – silnik : 35 dB(A) (DN 15, 20, 25, 32) 45 dB(A) (DN 40, 50)
Dokładność regulacji : ±5% (wartości 25...100% V'nom) @ 0% obj. glikolu
Uwaga dotycząca dokładności regulacji : ±10% (wartości 25...100% V'nom) @ 0...60% obj. glikolu
Min. regulowany przepływ : 1% V'nom
Ręczne przestawianie : przyciskiem, z możliwością blokady
Parametryzowanie : przez NFC, za pomocą aplikacji Belimo Assistant przez wbudowany serwer WWW
Materiały
Element zamykający : Stal nierdzewna
Oś : Stal nierdzewna
Techniczna karta katalogowa : EV..R3+BAC
Rurka pomiarowa przepływu : Korpus z mosiądzu niklowanego
Uszczelnienie osi : Pierścień samouszczelniający (o-ring) z EPDM
Korpus zaworu : Mosiądz
Tuleja do montażu czujnika temperatury : Mosiądz
Trójnik : Niklowany korpus mosiężny
Przegląd typów
G ["] : 1
Rp ["] : 3/4
V'nom [l/s] : 0.69
V'nom [l/h] : 41.7
V'nom [m³/h] : 2.5
kvs teor. [m³/h] : 4.8
PN : 25
Dane elektryczne
Częstotliwość napięcia znamionowego : 50/60 Hz
Zakres roboczy : AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca : 4 W (DN 15, 20, 25)
5 W (DN 32, 40, 50)
Pobór mocy w stanie spoczynku : 3.7 W (DN 15, 20, 25)
3.9 W (DN 32, 40, 50)
Moc znamionowa : 6.5 VA (DN 15, 20, 25)
7.5 VA (DN 32, 40, 50)
Przyłącze zasilania / sterowania : Kabel 1 m, 6x 0.75 mm²
Połączenie z Ethernetem : Gniazdo wtykowe RJ45
Power over Ethernet PoE : DC 37...57 V
11 W (PD13W)
IEEE 802.3af/at, typ 1, klasa 3
Okablowanie : 24 V AC/DC, długość kabla <100 m, nie jest
wymagane ekranowanie ani skręcanie
Do zasilania przez PoE zalecane są kable
ekranowane
Napięcie znamionowe : AC/DC 24 V
Pomiar przepływu
Dokładność pomiaru przepływu : ±2% (wartości 25...100% V'nom) @ 0% obj. glikolu
Wskazówka dotycząca dokładności pomiaru : ±6% (wartości 25...100% V'nom) @ 0...60% obj.
przepływu : glikolu
Min. mierzony przepływ : 0.5% V'nom
Metoda pomiaru : Ultradźwiękowy pomiar przepływu objętościowego
Dane dotyczące bezpieczeństwa
Kategoria ochronna obudowy IEC/EN : IP40
Stopień ochrony IP54 przy zastosowaniu
osłony lub pierścienia ochronnego do gniazda
RJ45. Moduł czujnika: IP65
Dyrektywa w sprawie urządzeń ciśnieniowych : Oznakowanie CE zgodnie z 2014/68/WE
Kompatybilność elektromagnetyczna : Oznakowanie CE zgodnie z 2014/30/WE
Zasada działania : Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Stopień zanieczyszczenia : 3
Temperatura otoczenia : -30...50°C [-22...122°F]
Temperatura przechowywania : -40...80°C [-40...176°F]
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Stopień ochrony, wskazówka : Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45 Dyrektywa w sprawie przyrządów pomiarowych Oznakowanie CE zgodnie z 2014/32/UE
Certyfikat IEC/EN : IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10
Norma jakości : ISO 9001
Rodzaj czynności : Type 1
Odporność na impulsy napięciowe - zasilanie / 0.8 kV
sterowanie
Dyrektywa w sprawie przyrządów : Oznakowanie CE zgodnie z 2014/32/UE
pomiarowych
Dyrektywa w sprawie urządzeń ciśnieniowych Oznakowanie CE zgodnie z 2014/68/WE
Klasa ochronności IEC/EN : III, Napięcie bezpieczne — niskie (PELV)
Komunikacja po szynie danych
Liczba węzłów : BACnet / Modbus patrz opis interfejsu
MP-Bus maks. 8
Dane pomiarowe
Czujnik temperatury T1 / T2 : Pt1000 - EN60751, technologia 2-żyłowa, trwałe połączenie Długość kabla czujnika zewnętrznego T1: 3 m
Wartości pomiarowe : Przepływ Temperatura
Pomiar temperatury
Measuring accuracy temperature difference : ±0.18 K @ ΔT = 10 K ±0.23 K @ ΔT = 20 K
Rozdzielczość : 0.05°C
Measuring accuracy absolute temperature : ± 0.35°C @ 10°C (Pt1000 EN60751 Class B) ± 0.6°C @ 60°C (Pt1000 EN60751 Class B)
Monitorowanie stężenia glikolu
Dokładność pomiaru monitorowania glikolu : ±4% (0...60%)
Błąd powtarzalności : 0...60% lub >60%
Akcesoria mechaniczne
