01APS-101
| Wartości pomiarowe: | Ciśnienie |
| Sygnał wyjściowy: | Przełącznik |
| Zakres pomiarowy ciśnienia: | 200...1000 Pa |
| Dodatkowe funkcje: | Automatyczne kasowanie |

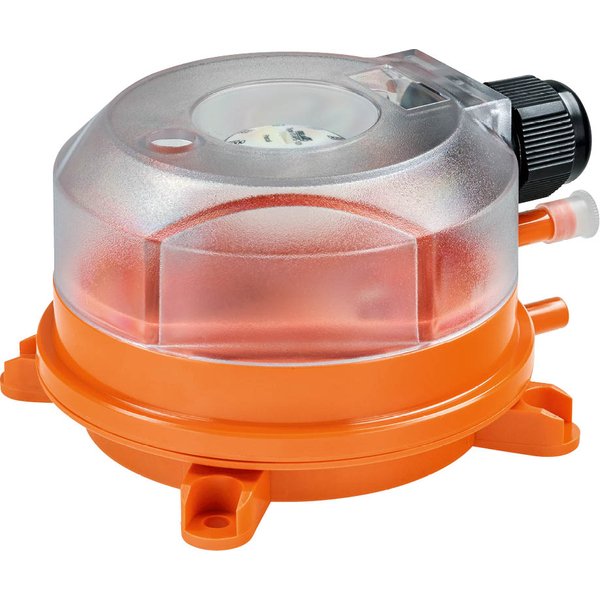

Presostat Różnicowy do Monitorowania Ciśnienia
Urządzenie zaprojektowane do precyzyjnego monitorowania nadciśnienia, podciśnienia oraz różnicy ciśnień. Idealnie sprawdza się w kontroli przepływu powietrza oraz innych nieagresywnych i niepalnych gazów. Presostat znajduje zastosowanie w instalacjach wentylacji, klimatyzacji i ogrzewania (HVAC), a także w zaawansowanych systemach zarządzania energią w budynkach. Model wyposażony jest w łatwą regulację wartości progowej oraz funkcję automatycznego resetowania.
Kluczowe właściwości produktu:
- Wszechstronne zastosowanie: Przeznaczony do pracy z powietrzem oraz innymi gazami o charakterze niepalnym i nieagresywnym.
- Wysoka trwałość: Mechanizm przełączający gwarantuje żywotność na poziomie co najmniej 1 000 000 cykli pracy.
- Regulowana nastawa: Umożliwia dostosowanie punktu przełączania do specyficznych wymagań instalacji.
- Odporność na warunki zewnętrzne: Obudowa o stopniu ochrony IP54, wykonana z wytrzymałych materiałów (dolna część z PA 6.6, pokrywa z PS).
- Szeroki zakres temperatur pracy: Urządzenie może pracować w temperaturze otoczenia od -20°C do 85°C.
Wskazówki montażowe
Dla zapewnienia dokładności pomiarów zgodnej ze specyfikacją, zalecany jest montaż presostatu w pozycji pionowej, z króćcami ciśnieniowymi skierowanymi w dół. Montaż w pozycji poziomej (z końcówkami do góry) może podnieść punkt przełączania o około 20 Pa. Należy unikać montażu urządzenia w pozycji odwróconej.
Zawartość zestawu:
- Przewód PVC o długości 2 metrów
- Dwa plastikowe przyłącza kanałowe
- Śruby montażowe
| Dane elektryczne | |
|---|---|
| Połączenie elektryczne: | Zaciski do przewodu 0.5...1.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø5...10 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Uwaga dotycząca wyjścia presostatu: | Maks. obciążenie zestyku maks. 1,0 A / AC 250 V |
| Trwałość: | Min. 1 000 000 czynności przełączania |
| Dane pomiarowe | |
| Wartości pomiarowe: | Różnica ciśnień |
| Czynnik pomiarowy: | Powietrze, gazy niepalne i nieagresywne |
| Specyfikacja czujnika ciśnienia (dla typu 01APS-10R) | |
| Zakres pomiarowy: | 20...300 Pa |
| Dokładność powtarzalności: | ±5%, min. ±5 Pa |
| Przełączanie różnicy (ciśnienie): | 10 Pa |
| Ciśnienie rozrywające: | 10 kPa |
| Stabilność długoterminowa: | ≤±15% odchylenie w ciągu 250 000 operacji/cykli wg EN1854 |
| Dane dotyczące bezpieczeństwa | |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 13 |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -20...85°C [-4...185°F] |
| Temperatura czynnika: | -20...85°C [-4...185°F] |
| Temperatura przechowywania: | -40...85°C [-40...185°F] |
| Materiały | |
| Obudowa (Dolna część): | PA 6.6 |
| Obudowa (Górna pokrywa): | PS |
| Masa | |
| Masa: | 0.12 kg |
