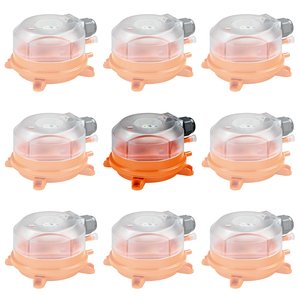

01APS-101.1
| Wartości pomiarowe: | Ciśnienie |
| Sygnał wyjściowy: | Przełącznik |
| Zakres pomiarowy ciśnienia: | 200...1000 Pa |
| Dodatkowe funkcje: | Automatyczne kasowanie |
Główne zastosowanie i charakterystyka
Presostat różnicowy przeznaczony do kontroli nadciśnienia, podciśnienia oraz różnicy ciśnień. Urządzenie jest idealne do zastosowań z powietrzem oraz innymi nieagresywnymi i niepalnymi gazami. Znajduje zastosowanie w instalacjach wentylacji, klimatyzacji i ogrzewania (HVAC), a także w systemach zarządzania energią. Posiada możliwość regulacji wartości progowej oraz funkcję automatycznego resetu.
Najważniejsze cechy produktu
- Wysoka trwałość mechaniczna: gwarantowana żywotność na poziomie minimum 1 000 000 cykli przełączania.
- Szeroki zakres temperatur pracy: urządzenie może pracować w temperaturze otoczenia i medium od -20°C do 85°C.
- Solidna i szczelna konstrukcja: obudowa wykonana z materiałów PA 6.6 i PS, zapewniająca stopień ochrony IP54.
- Wszechstronność zastosowań: dedykowany do monitorowania ciśnienia powietrza oraz innych nieagresywnych i niepalnych gazów.
- Zgodność z europejskimi normami: posiada oznakowanie CE i spełnia wymogi dyrektywy niskonapięciowej 2014/35/UE oraz normy IEC/EN 60730-1.
Wskazówki montażowe
Dla zapewnienia dokładności pomiarów, zalecany jest montaż presostatu w pozycji pionowej, z króćcami ciśnieniowymi skierowanymi w dół. W przypadku montażu w pozycji poziomej, należy uwzględnić, że punkt przełączania będzie wyższy o około 20 Pa. Montaż w pozycji odwróconej jest niedozwolony.
Zasady bezpieczeństwa
Urządzenie zostało zaprojektowane do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż i podłączenie powinny być wykonywane wyłącznie przez wykwalifikowany personel, przy odłączonym zasilaniu elektrycznym. Urządzenie zawiera komponenty elektroniczne i nie może być utylizowane wraz z odpadami komunalnymi – należy postępować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
Zawartość zestawu
- Rurka PVC o długości 2 m
- 2 plastikowe przyłącza do kanału wentylacyjnego
- Śruby montażowe
| Przegląd typów | |
|---|---|
| Typ 01APS-10R: | Zakres pomiarowy: 20...300 Pa; Dokładność powtarzalności: ±5%, min. ±5 Pa; Przełączanie różnicy: 10 Pa; Ciśnienie rozrywające: 10 kPa |
| Typ 01APS-10U: | Zakres pomiarowy: 50...500 Pa; Dokładność powtarzalności: ±2.5%, min. ±5 Pa; Przełączanie różnicy: 20 Pa; Ciśnienie rozrywające: 10 kPa |
| Typ 01APS-101: | Zakres pomiarowy: 200...1000 Pa; Dokładność powtarzalności: ±1%, min. ±5 Pa; Przełączanie różnicy: 100 Pa; Ciśnienie rozrywające: 10 kPa |
| Typ 01APS-104: | Zakres pomiarowy: 500...2500 Pa; Dokładność powtarzalności: ±1%, min. ±5 Pa; Przełączanie różnicy: 150 Pa; Ciśnienie rozrywające: 10 kPa |
| Typ 01APS-105: | Zakres pomiarowy: 1000...5000 Pa; Dokładność powtarzalności: ±1%, min. ±5 Pa; Przełączanie różnicy: 250 Pa; Ciśnienie rozrywające: 10 kPa |
| Dane elektryczne | |
| Połączenie elektryczne: | Zaciski do przewodu 0.5...1.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø5...10 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Uwaga dotycząca wyjścia presostatu: | Maks. obciążenie zestyku maks. 1,0 A / AC 250 V |
| Trwałość: | Min. 1 000 000 czynności przełączania |
| Dane pomiarowe | |
| Wartości pomiarowe: | Różnica ciśnień |
| Czynnik pomiarowy: | Powietrze, gazy niepalne i nieagresywne |
| Specyfikacja czujnika ciśnienia | |
| Zakres pomiarowy: | 20...300 Pa |
| Stabilność długoterminowa: | ≤±15% odchylenie w ciągu 250 000 operacji/cykli wg EN1854 |
| Dane dotyczące bezpieczeństwa | |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 13 |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -20...85°C [-4...185°F] |
| Temperatura czynnika: | -20...85°C [-4...185°F] |
| Temperatura przechowywania: | -40...85°C [-40...185°F] |
| Materiały | |
| Obudowa (Dolna część): | PA 6.6 |
| Obudowa (Górna pokrywa): | PS |
| Dane fizyczne | |
| Masa: | 0.12 kg |
