01APS-104

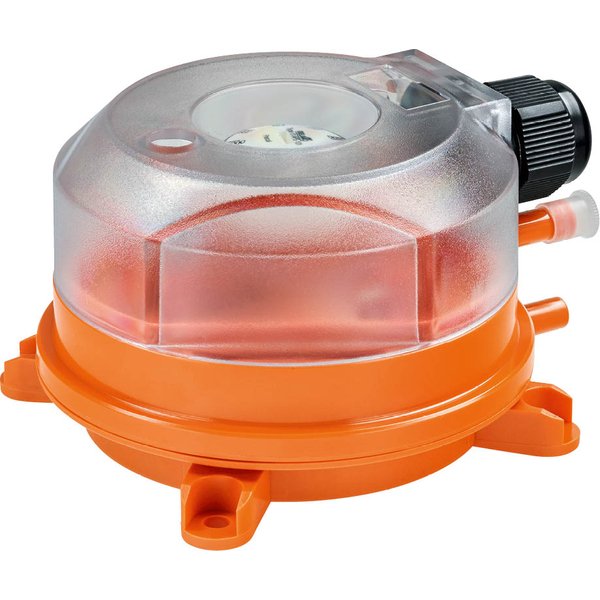

Presostat różnicowy przełączający 01APS-104 Belimo, zakres 500...2500 Pa

Producent: Belimo

Kod produktu: 01APS-104

Wartości pomiarowe:	Ciśnienie
Sygnał wyjściowy:	Przełącznik
Zakres pomiarowy ciśnienia:	500...2500 Pa
Dodatkowe funkcje:	Automatyczne kasowanie

Presostat Różnicowy do Systemów HVAC

Urządzenie zaprojektowane do dokładnego monitorowania nadciśnienia, podciśnienia oraz różnicy ciśnień w instalacjach. Jest idealnym rozwiązaniem do kontroli przepływu powietrza oraz innych nieagresywnych i niepalnych gazów. Presostat znajduje zastosowanie w systemach wentylacji i klimatyzacji (HVAC) oraz w układach zarządzania energią. Posiada możliwość ręcznej regulacji wartości progowej oraz funkcję automatycznego resetu.

Kluczowe cechy produktu

Wysoka niezawodność: Gwarantowana trwałość mechaniczna na poziomie co najmniej 1 000 000 cykli przełączania.
Odporność na warunki środowiskowe: Obudowa o klasie szczelności IP54 zapewnia ochronę przed pyłem i zachlapaniem wodą.
Szeroki zakres temperatur: Urządzenie może pracować w temperaturze otoczenia i medium od -20°C do 85°C.
Wszechstronność: Przeznaczony do pomiaru różnicy ciśnień powietrza oraz gazów niepalnych i nieagresywnych.
Parametry elektryczne: Maksymalne obciążenie styku wynosi 1,0 A przy napięciu 250 V AC.
Solidna konstrukcja: Obudowa wykonana jest z wytrzymałych tworzyw sztucznych (podstawa z PA 6.6, pokrywa z PS).
Łatwa instalacja: Wyposażony w zaciski do przewodów o przekroju od 0.5 do 1.5 mm² oraz dławnicę kablową z odciążeniem.

Wskazówki montażowe

Dla zapewnienia najwyższej dokładności pomiarów zaleca się montaż presostatu w pozycji pionowej, z króćcami ciśnieniowymi skierowanymi w dół. Montaż w pozycji odwróconej jest niedozwolony.

Zawartość zestawu

Rurka PVC o długości 2 metrów
Dwa plastikowe przyłącza kanałowe
Śruby montażowe

Przegląd typów
01APS-10R:	Zakres pomiarowy: 20...300 Pa, Dokładność powtarzalności: ±5%, min. ±5 Pa, Przełączanie różnicy (ciśnienie): 10 Pa, Ciśnienie rozrywające: 10 kPa
01APS-10U:	Zakres pomiarowy: 50...500 Pa, Dokładność powtarzalności: ±2.5%, min. ±5 Pa, Przełączanie różnicy (ciśnienie): 20 Pa, Ciśnienie rozrywające: 10 kPa
01APS-101:	Zakres pomiarowy: 200...1000 Pa, Dokładność powtarzalności: ±1%, min. ±5 Pa, Przełączanie różnicy (ciśnienie): 100 Pa, Ciśnienie rozrywające: 10 kPa
01APS-104:	Zakres pomiarowy: 500...2500 Pa, Dokładność powtarzalności: ±1%, min. ±5 Pa, Przełączanie różnicy (ciśnienie): 150 Pa, Ciśnienie rozrywające: 10 kPa
01APS-105:	Zakres pomiarowy: 1000...5000 Pa, Dokładność powtarzalności: ±1%, min. ±5 Pa, Przełączanie różnicy (ciśnienie): 250 Pa, Ciśnienie rozrywające: 10 kPa
Dane elektryczne
Połączenie elektryczne:	Zaciski do przewodu 0.5...1.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø5...10 mm
Dane funkcjonalne
Czynnik:	Powietrze
Uwaga dotycząca wyjścia presostatu:	Maks. obciążenie zestyku maks. 1,0 A / AC 250 V
Trwałość:	Min. 1 000 000 czynności przełączania
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień
Czynnik pomiarowy:	Powietrze, gazy niepalne i nieagresywne
Specyfikacja czujnika ciśnienia
Zakres pomiarowy:	20...300 Pa
Stabilność długoterminowa:	≤±15% odchylenie w ciągu 250 000 operacji/cykli wg EN1854
Dane dotyczące bezpieczeństwa
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 13
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1
Norma jakości:	ISO 9001
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-20...85°C [-4...185°F]
Temperatura czynnika:	-20...85°C [-4...185°F]
Temperatura przechowywania:	-40...85°C [-40...185°F]
Materiały
Obudowa:	Dolna część: PA 6.6, Górna pokrywa: PS
Masa
01APS-10R:	0.12 kg
01APS-10U:	0.12 kg
01APS-101:	0.12 kg
01APS-104:	0.12 kg
01APS-105:	0.12 kg
