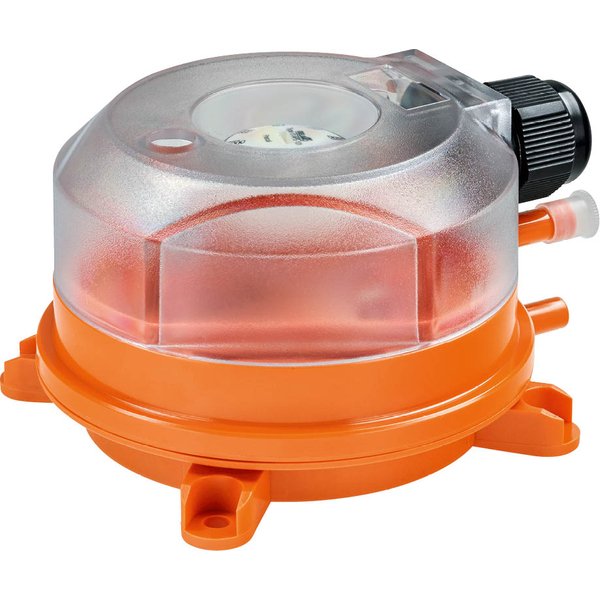

01APS-105
| Wartości pomiarowe: | Ciśnienie |
| Sygnał wyjściowy: | Przełącznik |
| Zakres pomiarowy ciśnienia: | 1000...5000 Pa |
| Dodatkowe funkcje: | Automatyczne kasowanie |
Zastosowanie i kluczowe funkcje
Presostat różnicowy jest urządzeniem zaprojektowanym do niezawodnego monitorowania nadciśnienia, podciśnienia oraz różnicy ciśnień. Skutecznie współpracuje z powietrzem oraz innymi gazami, które są niepalne i nieagresywne. Dzięki regulowanej nastawie i funkcji automatycznego kasowania, presostat zapewnia dużą elastyczność w dostosowaniu do specyficznych wymagań systemu.
Urządzenie znajduje zastosowanie głównie w instalacjach wentylacji, ogrzewania i klimatyzacji (HVAC), a także w systemach zarządzania energią.
Najważniejsze cechy produktu
- Wysoka trwałość: Gwarantowana żywotność na poziomie co najmniej 1 000 000 cykli przełączania.
- Obciążalność styków: Maksymalne obciążenie zestyku wynosi 1,0 A przy napięciu 250 V AC.
- Solidna konstrukcja: Obudowa wykonana z wytrzymałych materiałów – dolna część z poliamidu (PA 6.6), a górna pokrywa z polistyrenu (PS).
- Odporność na warunki środowiskowe: Klasa ochrony IP54 zapewnia ochronę przed pyłem i bryzgami wody, a szeroki zakres temperatury pracy od -20°C do +85°C umożliwia montaż w wymagających warunkach.
- Certyfikowana jakość: Produkt posiada oznaczenie CE i jest zgodny z dyrektywą niskonapięciową 2014/35/UE oraz normą IEC/EN 60730-1.
Wskazówki dotyczące montażu
Dla zachowania precyzji pomiarowej zgodnej ze specyfikacją, zaleca się montaż presostatu w pozycji pionowej, z króćcami ciśnieniowymi skierowanymi ku dołowi. W przypadku montażu w pozycji poziomej (z zaciskami skierowanymi do góry), punkt przełączania będzie wyższy o około 20 Pa. Montaż urządzenia w pozycji odwróconej jest niedozwolony.
Elementy zawarte w zestawie
- Przewód PVC o długości 2 m
- Dwa plastikowe przyłącza kanałowe
- Śruby montażowe
| Dane elektryczne | |
|---|---|
| Połączenie elektryczne: | Zaciski do przewodu 0.5...1.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø5...10 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Uwaga dotycząca wyjścia presostatu: | Maks. obciążenie zestyku maks. 1,0 A / AC 250 V |
| Trwałość: | Min. 1 000 000 czynności przełączania |
| Dane pomiarowe | |
| Wartości pomiarowe: | Różnica ciśnień |
| Czynnik pomiarowy: | Powietrze, gazy niepalne i nieagresywne |
| Specyfikacja czujnika ciśnienia | |
| Zakres pomiarowy: | 20...300 Pa |
| Stabilność długoterminowa: | ≤±15% odchylenie w ciągu 250 000 operacji/cykli wg EN1854 |
| Dane dotyczące bezpieczeństwa | |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 13 |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -20...85°C [-4...185°F] |
| Temperatura czynnika: | -20...85°C [-4...185°F] |
| Temperatura przechowywania: | -40...85°C [-40...185°F] |
| Materiały | |
| Obudowa (Dolna część): | PA 6.6 |
| Obudowa (Górna pokrywa): | PS |
| Masa | |
| Masa: | 0.12 kg |
| Przegląd typów | |
| Typ 01APS-10R - Zakres pomiarowy: | 20...300 Pa |
| Typ 01APS-10R - Dokładność powtarzalności: | ±5%, min. ±5 Pa |
| Typ 01APS-10R - Przełączanie różnicy (ciśnienie): | 10 Pa |
| Typ 01APS-10R - Ciśnienie rozrywające: | 10 kPa |
| Typ 01APS-10U - Zakres pomiarowy: | 50...500 Pa |
| Typ 01APS-10U - Dokładność powtarzalności: | ±2.5%, min. ±5 Pa |
| Typ 01APS-10U - Przełączanie różnicy (ciśnienie): | 20 Pa |
| Typ 01APS-10U - Ciśnienie rozrywające: | 10 kPa |
| Typ 01APS-101 - Zakres pomiarowy: | 200...1000 Pa |
| Typ 01APS-101 - Dokładność powtarzalności: | ±1%, min. ±5 Pa |
| Typ 01APS-101 - Przełączanie różnicy (ciśnienie): | 100 Pa |
| Typ 01APS-101 - Ciśnienie rozrywające: | 10 kPa |
| Typ 01APS-104 - Zakres pomiarowy: | 500...2500 Pa |
| Typ 01APS-104 - Dokładność powtarzalności: | ±1%, min. ±5 Pa |
| Typ 01APS-104 - Przełączanie różnicy (ciśnienie): | 150 Pa |
| Typ 01APS-104 - Ciśnienie rozrywające: | 10 kPa |
| Typ 01APS-105 - Zakres pomiarowy: | 1000...5000 Pa |
| Typ 01APS-105 - Dokładność powtarzalności: | ±1%, min. ±5 Pa |
| Typ 01APS-105 - Przełączanie różnicy (ciśnienie): | 250 Pa |
| Typ 01APS-105 - Ciśnienie rozrywające: | 10 kPa |
