01APS-10R.1
| Sygnał wyjściowy: | Przełącznik |
| Zakres pomiarowy ciśnienia: | 20...300 Pa |
| Dodatkowe funkcje: | Automatyczne kasowanie |

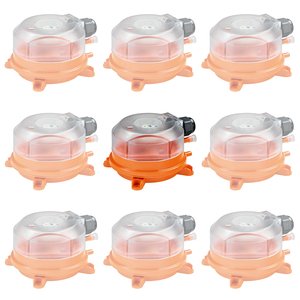

Presostat Różnicowy do Systemów HVAC
Presostat różnicowy to urządzenie przeznaczone do precyzyjnego monitorowania nadciśnienia, podciśnienia oraz różnicy ciśnień. Znakomicie sprawdza się w pracy z powietrzem oraz innymi nieagresywnymi i niepalnymi gazami. Jest to kluczowy element w nowoczesnych instalacjach HVAC oraz zaawansowanych systemach zarządzania energią. Urządzenie pozwala na łatwą regulację progu zadziałania i posiada funkcję automatycznego kasowania.
Kluczowe cechy produktu:
- Możliwość regulacji wartości progowej (nastawy) z funkcją automatycznego resetu.
- Przeznaczony do pracy z powietrzem oraz gazami niepalnymi i nieagresywnymi.
- Wysoka trwałość mechaniczna, gwarantująca minimum 1 000 000 cykli przełączania.
- Solidna obudowa o stopniu ochrony IP54, zabezpieczająca przed pyłem i bryzgami wody.
- Szeroki zakres temperatury pracy, od -20°C do 85°C.
- Obudowa wykonana z wytrzymałych materiałów (dolna część: PA 6.6, pokrywa: PS).
Montaż i instalacja
Dla zapewnienia dokładności pomiarów, zalecany jest montaż presostatu w pozycji pionowej, z króćcami ciśnieniowymi skierowanymi ku dołowi. Montaż w pozycji poziomej (z końcówkami przyłączeniowymi skierowanymi do góry) może wpłynąć na punkt przełączania, podnosząc go o około 20 Pa. Należy unikać montażu urządzenia w pozycji odwróconej.
Zawartość zestawu:
- Wężyk PVC o długości 2 metrów
- Dwa plastikowe przyłącza do kanału wentylacyjnego
- Śruby montażowe
Akcesoria opcjonalne:
- Konsola montażowa metalowa w kształcie litery L (typ A-22AP-A06)
- Konsola montażowa metalowa w kształcie litery S (typ A-22AP-A07)
- Przepust kablowy M20x1.5 (typ A-22AP-A11.1)
- Zestaw przyłączeniowy do kanału (typ A-22AP-A05.1)
- Złącze kanału z tworzywa sztucznego (typ A-22AP-A09.1)
Ważne informacje
Urządzenie zostało zaprojektowane do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż i podłączenie elektryczne powinny być wykonywane wyłącznie przez wykwalifikowany personel, przy odłączonym zasilaniu. Produkt zawiera komponenty elektroniczne i po zużyciu należy go utylizować zgodnie z obowiązującymi przepisami dotyczącymi odpadów elektronicznych, a nie razem z odpadami komunalnymi.
| Dane elektryczne | |
|---|---|
| Połączenie elektryczne: | Zaciski do przewodu 0.5...1.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø5...10 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Uwaga dotycząca wyjścia presostatu: | Maks. obciążenie zestyku maks. 1,0 A / AC 250 V |
| Trwałość: | Min. 1 000 000 czynności przełączania |
| Dane pomiarowe | |
| Wartości pomiarowe: | Różnica ciśnień |
| Czynnik pomiarowy: | Powietrze, gazy niepalne i nieagresywne |
| Specyfikacja czujnika ciśnienia | |
| Zakres pomiarowy: | 20...300 Pa |
| Stabilność długoterminowa: | ≤±15% odchylenie w ciągu 250 000 operacji/cykli wg EN1854 |
| Dane dotyczące bezpieczeństwa | |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 13 |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -20...85°C [-4...185°F] |
| Temperatura czynnika: | -20...85°C [-4...185°F] |
| Temperatura przechowywania: | -40...85°C [-40...185°F] |
| Materiały | |
| Obudowa - Dolna część: | PA 6.6 |
| Obudowa - Górna pokrywa: | PS |
