01APS-10U
| Wartości pomiarowe: | Ciśnienie |
| Sygnał wyjściowy: | Przełącznik |
| Zakres pomiarowy ciśnienia: | 50...500 Pa |
| Dodatkowe funkcje: | Automatyczne kasowanie |

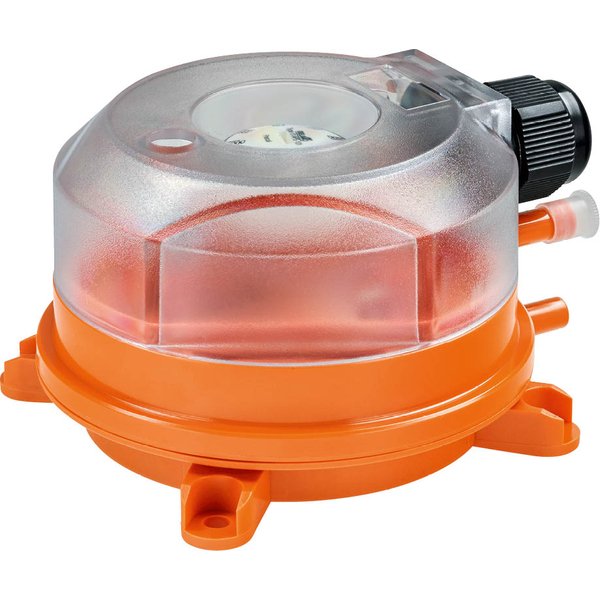

Presostat różnicowy 01APS-1..
Presostat różnicowy 01APS-1.. to precyzyjne urządzenie służące do monitorowania nadciśnienia, podciśnienia oraz różnicy ciśnień. Został zaprojektowany do pracy z powietrzem oraz innymi niepalnymi i nieagresywnymi gazami. Idealnie sprawdza się w instalacjach wentylacji, ogrzewania i klimatyzacji (HVAC), a także w systemach zarządzania energią. Model ten wyposażono w wygodną regulację wartości zadanej oraz funkcję automatycznego resetowania.
Kluczowe cechy produktu
- Przeznaczony do kontroli nadciśnienia, podciśnienia i różnicy ciśnień.
- Kompatybilny z powietrzem oraz innymi gazami nieagresywnymi i niepalnymi.
- Wysoka niezawodność, potwierdzona trwałością na poziomie minimum 1 000 000 cykli przełączania.
- Maksymalne obciążenie styku wynosi 1.0 A przy 250 V AC.
- Obudowa o stopniu ochrony IP54 (NEMA 13) zapewnia odporność na czynniki zewnętrzne.
- Szeroki zakres temperatury pracy, zarówno dla otoczenia, jak i medium: od -20°C do 85°C.
- Proste podłączenie elektryczne za pomocą zacisków śrubowych dla przewodów o przekroju 0.5...1.5 mm².
Wskazówki montażowe
Podane w specyfikacji wartości ciśnienia przełączania odnoszą się do montażu w pozycji pionowej, z króćcami skierowanymi w dół – jest to zalecana pozycja instalacji. W przypadku montażu poziomego (z końcówkami do podłączenia elektrycznego skierowanymi ku górze), wartość punktu przełączania będzie wyższa o około 20 Pa. Montaż urządzenia w pozycji odwróconej jest niedozwolony.
Zawartość zestawu
- Przewód PVC o długości 2 m
- Dwa plastikowe przyłącza kanałowe
- Śruby montażowe
| Przegląd typów | |
|---|---|
| Typ: | 01APS-10R |
| Zakres pomiarowy [Pa]: | 20...300 |
| Dokładność powtarzalności: | ±5%, min. ±5 Pa |
| Przełączanie różnicy (ciśnienie): | 10 Pa |
| Ciśnienie rozrywające: | 10 kPa |
| Typ: | 01APS-10U |
| Zakres pomiarowy [Pa]: | 50...500 |
| Dokładność powtarzalności: | ±2.5%, min. ±5 Pa |
| Przełączanie różnicy (ciśnienie): | 20 Pa |
| Ciśnienie rozrywające: | 10 kPa |
| Typ: | 01APS-101 |
| Zakres pomiarowy [Pa]: | 200...1000 |
| Dokładność powtarzalności: | ±1%, min. ±5 Pa |
| Przełączanie różnicy (ciśnienie): | 100 Pa |
| Ciśnienie rozrywające: | 10 kPa |
| Typ: | 01APS-104 |
| Zakres pomiarowy [Pa]: | 500...2500 |
| Dokładność powtarzalności: | ±1%, min. ±5 Pa |
| Przełączanie różnicy (ciśnienie): | 150 Pa |
| Ciśnienie rozrywające: | 10 kPa |
| Typ: | 01APS-105 |
| Zakres pomiarowy [Pa]: | 1000...5000 |
| Dokładność powtarzalności: | ±1%, min. ±5 Pa |
| Przełączanie różnicy (ciśnienie): | 250 Pa |
| Ciśnienie rozrywające: | 10 kPa |
| Dane techniczne | |
| Połączenie elektryczne: | Zaciski do przewodu 0.5...1.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø5...10 mm |
| Czynnik: | Powietrze |
| Uwaga dotycząca wyjścia presostatu: | Maks. obciążenie zestyku maks. 1,0 A / AC 250 V |
| Trwałość: | Min. 1 000 000 czynności przełączania |
| Wartości pomiarowe: | Różnica ciśnień |
| Czynnik pomiarowy: | Powietrze, gazy niepalne i nieagresywne |
| Zakres pomiarowy: | 20...300 Pa |
| Stabilność długoterminowa: | ≤±15% odchylenie w ciągu 250 000 operacji/cykli wg EN1854 |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 13 |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -20...85°C [-4...185°F] |
| Temperatura czynnika: | -20...85°C [-4...185°F] |
| Temperatura przechowywania: | -40...85°C [-40...185°F] |
| Materiały | |
| Obudowa - Dolna część: | PA 6.6 |
| Obudowa - Górna pokrywa: | PS |
| Masa | |
| Masa (01APS-10R): | 0.12 kg |
| Masa (01APS-10U): | 0.12 kg |
| Masa (01APS-101): | 0.12 kg |
| Masa (01APS-104): | 0.12 kg |
| Masa (01APS-105): | 0.12 kg |
