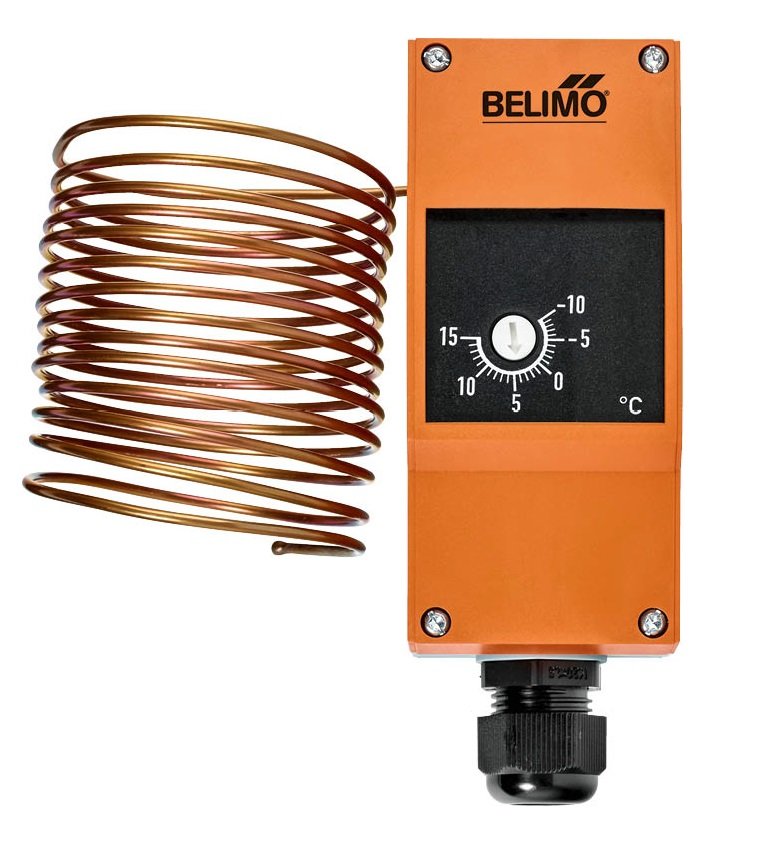

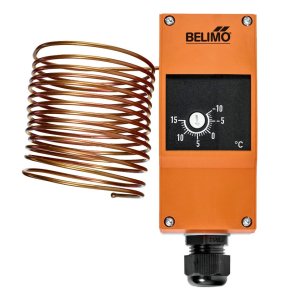

01ATS-1040B

Ochrona nagrzewnic przed zamarzaniem

Termostat przeciwzamrożeniowy przeznaczony jest do monitorowania temperatury w nagrzewnicach wodno-powietrznych, stosowanych w systemach wentylacji i klimatyzacji. Jego głównym zadaniem jest ochrona chłodnicy przed uszkodzeniami, które mogłyby powstać na skutek zamarznięcia wody. Urządzenie wyposażone jest w przełącznik SPDT (jednobiegunowy, dwupozycyjny) do sygnalizacji alarmu.

Główne cechy produktu

• Skuteczne zabezpieczenie nagrzewnic przed uszkodzeniami spowodowanymi przez mróz.
• Możliwość regulacji progu zadziałania w zakresie od -10°C do +15°C (ustawienie fabryczne: 5°C).
• Dostępne modele z funkcją automatycznego lub ręcznego kasowania alarmu.
• Wysoka klasa ochrony obudowy IP65.
• Miedziana kapilara zapewniająca precyzyjny pomiar temperatury.

Dostępne wersje

Produkt jest dostępny w czterech wariantach, różniących się długością kapilary oraz sposobem resetowania alarmu:

• 01ATS-104XC: Kapilara o długości 3 m, z ręcznym kasowaniem.
• 01ATS-105XC: Kapilara o długości 6 m, z ręcznym kasowaniem.
• 01ATS-1040B: Kapilara o długości 3 m, z automatycznym kasowaniem.
• 01ATS-1050B: Kapilara o długości 6 m, z automatycznym kasowaniem.

Zasada działania

Alarm przeciwzamrożeniowy jest aktywowany, gdy temperatura na dowolnym odcinku kapilary (15 cm dla kapilary 3m lub 30 cm dla kapilary 6m) spadnie poniżej ustawionej wartości. W takiej sytuacji obwód elektryczny 1-2 zostaje otwarty, a obwód 1-4 zamknięty.

Funkcja resetowania

Kasowanie automatyczne: W modelach z tą funkcją, po wzroście temperatury powyżej progu alarmowego, urządzenie samoczynnie wraca do stanu normalnej pracy.

Kasowanie ręczne: Wersje z kasowaniem ręcznym blokują się w stanie alarmu po spadku temperatury. Odblokowanie i powrót do normalnej pracy jest możliwy dopiero po ręcznym wciśnięciu przycisku resetu, pod warunkiem, że temperatura ponownie wzrosła.

W przypadku mechanicznego uszkodzenia kapilary (np. wycieku czynnika), ciśnienie w układzie spada, co powoduje trwałe przełączenie styków w pozycję alarmową, zapewniając bezpieczeństwo instalacji.

Zawartość zestawu

Wraz z termostatem dostarczany jest zestaw montażowy, w skład którego wchodzi 6 pałąków montażowych.

Zastosowanie

Urządzenie przeznaczone jest do stosowania wyłącznie w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
