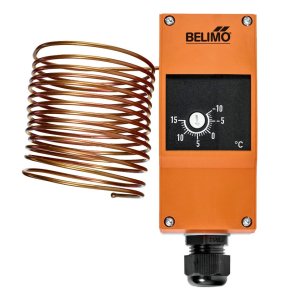

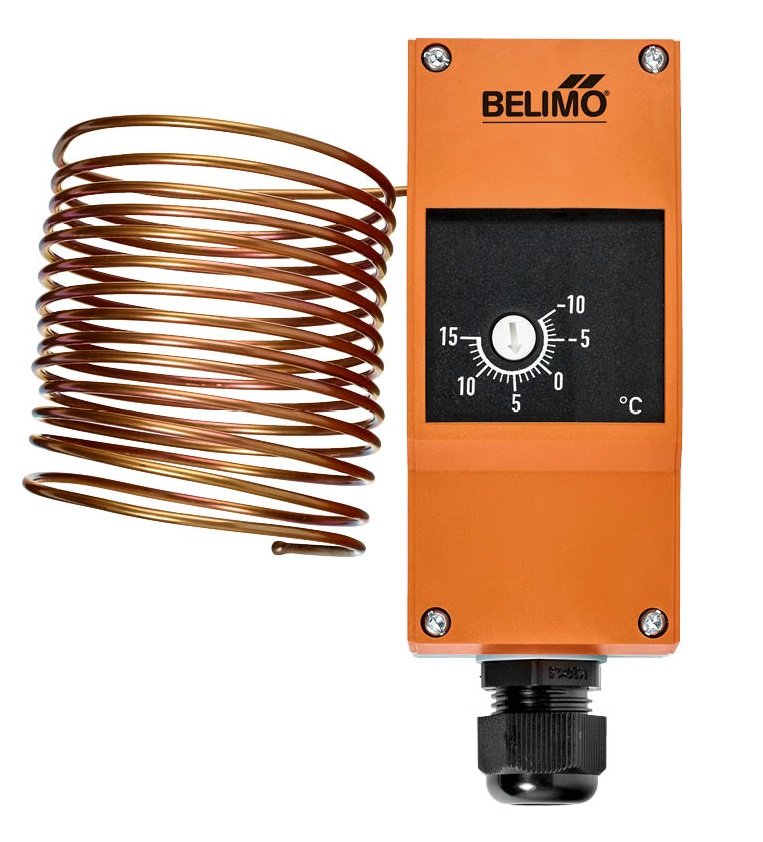

01ATS-104XC

Ochrona nagrzewnic przed zamarzaniem

Termostat przeciwzamrożeniowy został zaprojektowany do ochrony nagrzewnic wodnych w systemach wentylacji i klimatyzacji. Jego głównym zadaniem jest ciągłe monitorowanie temperatury i zapobieganie uszkodzeniom wymiennika ciepła, które mogłyby powstać w wyniku zamarznięcia wody. Urządzenie wyposażone jest w wyjście alarmowe w postaci przełącznika SPDT (jednobiegunowego, dwupozycyjnego).

Kluczowe cechy produktu

• Precyzyjny zakres pomiarowy temperatury od -10 do 15°C.
• Możliwość regulacji wartości nastawy (ustawienie fabryczne: 5°C).
• Obudowa o wysokim stopniu ochrony IP65, wykonana z trwałych materiałów.
• Kapilara pomiarowa wykonana z miedzi.
• Funkcja Fail-Safe: w przypadku uszkodzenia kapilary i wycieku czynnika, termostat automatycznie przechodzi w stan alarmowy.

Zasada działania

Jeśli temperatura na najzimniejszym odcinku kapilary (o długości 150 mm dla wersji 3m lub 300 mm dla wersji 6m) spadnie poniżej ustawionego progu, następuje przełączenie styków. Obwód elektryczny 1-2 zostaje otwarty, a obwód 1-4 zamknięty, co aktywuje alarm ochrony przeciwzamrożeniowej.

Dostępne wersje

Urządzenie jest dostępne w wariantach z kapilarą o długości 3 m oraz 6 m, a także z dwoma rodzajami kasowania alarmu:

• Kasowanie automatyczne: Po wzroście temperatury powyżej punktu alarmowego, mikroprzełącznik samoczynnie powraca do pierwotnego położenia, kasując alarm.
• Kasowanie ręczne: Modele z tą funkcją blokują się w pozycji alarmowej po spadku temperatury. Wymagają ręcznego odblokowania przez operatora, co jest możliwe dopiero po ustąpieniu przyczyny alarmu.

Zawartość zestawu

W komplecie z termostatem znajduje się zestaw montażowy zawierający 6 pałąków, przeznaczonych do prawidłowego zamocowania kapilary w kanale wentylacyjnym.
