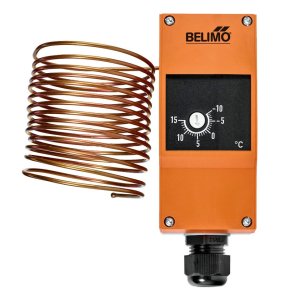

01ATS-1050B
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Przełącznik |
| Zakres pomiarowy temperatury: | -10...15 °C |
| Długość sondy: | 6 m |
| Dodatkowe funkcje: | Automatyczne kasowanie |

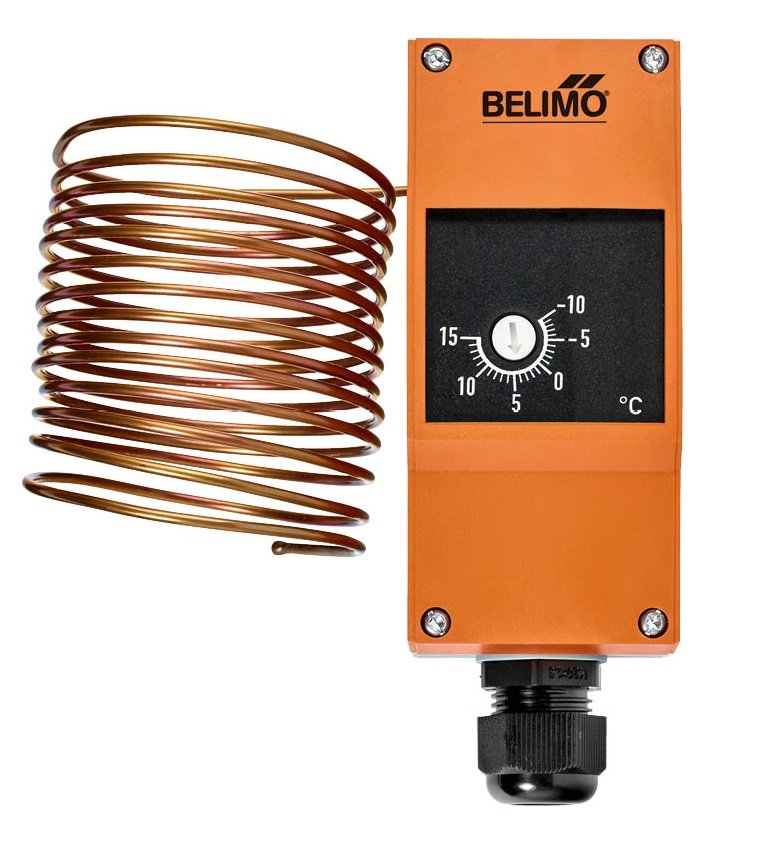

Termostat Przeciwzamrożeniowy do Systemów Wentylacji i Klimatyzacji
Termostat przeciwzamrożeniowy 01ATS-10.. to kluczowy element zabezpieczający nagrzewnice wodno-powietrzne w instalacjach wentylacyjnych i klimatyzacyjnych. Jego głównym zadaniem jest monitorowanie temperatury i ochrona wymienników ciepła przed uszkodzeniami spowodowanymi przez zamarzanie wody.
Urządzenie jest wyposażone w przełącznik SPDT (1-biegunowy, dwupozycyjny), który sygnalizuje stan alarmowy. Zakres pomiarowy temperatury wynosi od -10 do 15°C, z fabryczną nastawą na poziomie 5°C, co pozwala na precyzyjne dopasowanie do wymagań każdej instalacji.
Główne Cechy Produktu:
- Przeznaczony do monitorowania temperatury w systemach HVAC w celu zapobiegania zamarzaniu.
- Alarm realizowany za pomocą przełącznika SPDT.
- Możliwość regulacji nastawy w zakresie od -10 do 15°C.
- Dostępne modele z kapilarą o długości 3 lub 6 metrów.
- Wersje z funkcją automatycznego lub ręcznego kasowania alarmu.
- Wysoki stopień ochrony obudowy IP65.
- Wykonanie zgodne z normą jakości ISO 9001 i oznaczone znakiem CE.
Dostępne Warianty:
- 01ATS-104XC: Kapilara 3 m, kasowanie ręczne
- 01ATS-105XC: Kapilara 6 m, kasowanie ręczne
- 01ATS-1040B: Kapilara 3 m, kasowanie automatyczne
- 01ATS-1050B: Kapilara 6 m, kasowanie automatyczne
Zasada Działania
Gdy temperatura na określonym odcinku kapilary (150 mm dla wersji 3m lub 300 mm dla wersji 6m) spadnie poniżej ustawionej wartości progowej, obwód elektryczny 1-2 zostaje otwarty, a obwód 1-4 zamknięty, co aktywuje alarm.
Kasowanie automatyczne: W modelach z tą funkcją, po wzroście temperatury powyżej progu alarmowego, urządzenie samoczynnie powraca do normalnego stanu pracy.
Kasowanie ręczne: Wersje z kasowaniem ręcznym po zadziałaniu blokują się w stanie alarmu. Odblokowanie jest możliwe wyłącznie poprzez manualne wciśnięcie przycisku reset, ale dopiero po tym, jak temperatura ponownie wzrośnie.
W przypadku uszkodzenia kapilary i wycieku czynnika pomiarowego, termostat trwale przełącza się w stan alarmowy, zapewniając bezpieczeństwo instalacji.
Zawartość Zestawu
Wraz z termostatem dostarczany jest zestaw montażowy A-22D-A08, zawierający 6 pałąków montażowych do prawidłowego zamocowania kapilary.
| Przegląd typów | |
|---|---|
| Wyjście termostatu ochrony przeciwzamrożeniowej: | Przełączanie |
| Dodatkowe funkcje: | Ręczne kasowanie / Automatyczne kasowanie |
| Kapilara: | 3m / 6m |
| Dane elektryczne | |
| Połączenie elektryczne: | Zacisk sprężynowy maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa M20x1.5 mm z odciążeniem dla kabla ø6...12 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Uwaga dotycząca wyjścia termostatu ochrony przeciwzamrożeniowej: | AC 230 V 16 (2.5) A przy położeniu przełącznika 1-2 AC 230 V 2 (0.4) A przy położeniu przełącznika 1-4 DC 230 V 0,25 A |
| Niezawodność przełączania: | Min. prąd przełączający 100 mA !@ 24 V AC/DC |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Stabilność długoterminowa (aktywny czujnik temperatury): | 2 K według DIN EN 14597 |
| Zakres pomiarowy (pasywny czujnik temperatury): | -10...15°C [15...60°F] |
| Ustawienie fabryczne: | 5°C [41°F] |
| Zakres regulacji: | -10...15 |
| Strefa nieczułości: | 1.5 K (tolerancja ±1 K) |
| Dokładność pomiaru temperatury: | Dokładność ustawienia: ±2 K |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo <25 s przy 1 m/s |
| Dane dotyczące bezpieczeństwa | |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Norma jakości: | ISO 9001 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -20...80°C [-4...175°F] |
| Temperatura czynnika: | Do maks. 120°C |
| Temperatura przechowywania: | -30...80°C [-22...176°F] |
| Materiały | |
| Obudowa: | Spód: PA (RAL 7001, srebrnoszary) Pokrywa: ABS z szybą rewizyjną (PMMA) Uszczelka: NBR |
| Przepust kablowy: | PA6, czerń |
| Kapilara: | Miedź |
| Wymiary | |
| Masa: | 0.35 kg (01ATS-104XC, 01ATS-1040B) 0.42 kg (01ATS-105XC, 01ATS-1050B) |
