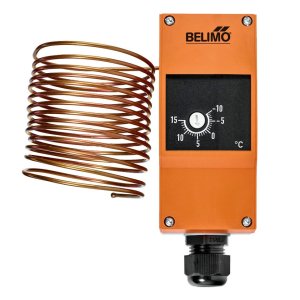

01ATS-105XC

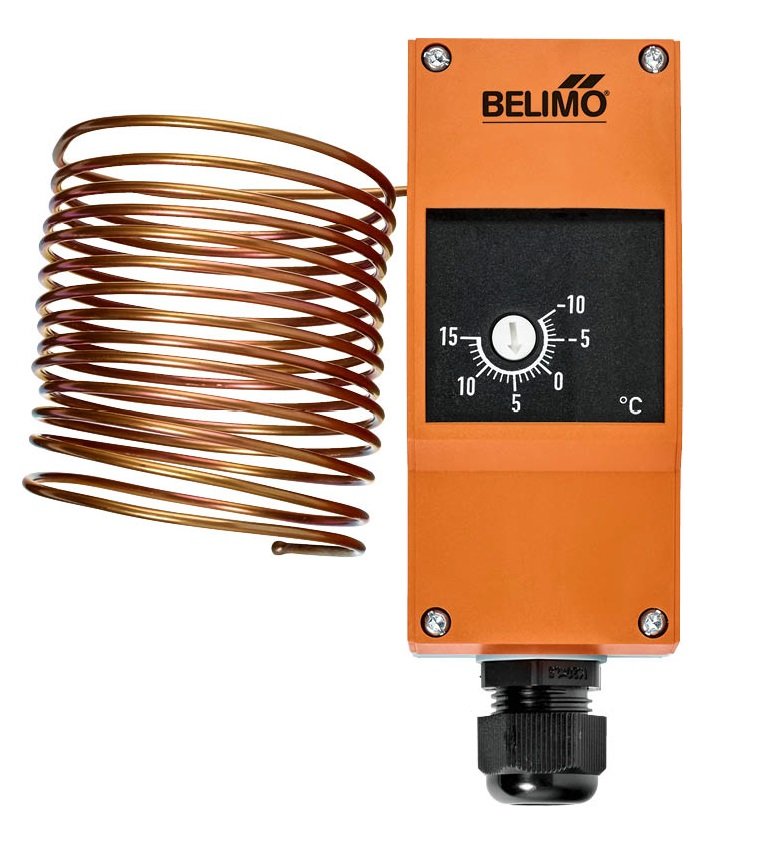

Termostat przeciwzamrożeniowy 01ATS-10

Termostat przeciwzamrożeniowy przeznaczony jest do ciągłego monitorowania temperatury nagrzewnic powietrznych i wodnych. Jego głównym zadaniem jest ochrona wymienników ciepła w systemach wentylacyjnych i klimatyzacyjnych przed uszkodzeniami spowodowanymi przez zamarzanie. Urządzenie wyposażone jest w alarmowy zestyk przełączny typu SPDT (1-biegunowy, dwupozycyjny).

Główne cechy produktu

• Regulowany zakres nastaw temperatury w przedziale od -10°C do +15°C (ustawienie fabryczne na 5°C).
• Wersje z funkcją automatycznego lub ręcznego kasowania alarmu.
• Wysoka czułość – funkcja przełączania jest aktywowana, gdy temperatura spadnie poniżej ustawionej wartości na krótkim odcinku kapilary (15 cm dla kapilary 3m lub 30 cm dla kapilary 6m).
• Wytrzymała obudowa o stopniu ochrony IP65, zapewniająca ochronę przed pyłem i wodą.
• Wbudowany mechanizm bezpieczeństwa, który w przypadku uszkodzenia systemu pomiarowego (np. wycieku z kapilary) trwale przełącza styki w pozycję alarmową.
• Miedziana kapilara zapewniająca precyzyjny pomiar.

Dostępne warianty

Produkt dostępny jest w czterech konfiguracjach, różniących się długością kapilary oraz sposobem kasowania alarmu:

• Kasowanie ręczne:
  • Model 01ATS-104XC z kapilarą o długości 3 m
  • Model 01ATS-105XC z kapilarą o długości 6 m
• Kasowanie automatyczne:
  • Model 01ATS-1040B z kapilarą o długości 3 m
  • Model 01ATS-1050B z kapilarą o długości 6 m

Zasada działania i funkcja resetu

Gdy temperatura na dowolnym odcinku kapilary spadnie poniżej ustawionego progu, obwód elektryczny zostaje przełączony, sygnalizując stan alarmowy.

Kasowanie automatyczne: W modelach z tą funkcją mikroprzełącznik samoczynnie powraca do pierwotnego położenia, gdy temperatura ponownie wzrośnie powyżej progu alarmowego.

Kasowanie ręczne: Wersje z kasowaniem ręcznym blokują się w pozycji alarmowej po spadku temperatury. Odblokowanie i powrót do normalnej pracy jest możliwy dopiero po ręcznym wciśnięciu przycisku resetu, pod warunkiem, że temperatura wzrosła do bezpiecznego poziomu.

Zawartość zestawu

W komplecie z urządzeniem znajduje się zestaw montażowy zawierający 6 pałąków mocujących.
