01CT-1AH
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Pt100 |
| Zakres pomiarowy temperatury: | -35...100 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 50 mm |

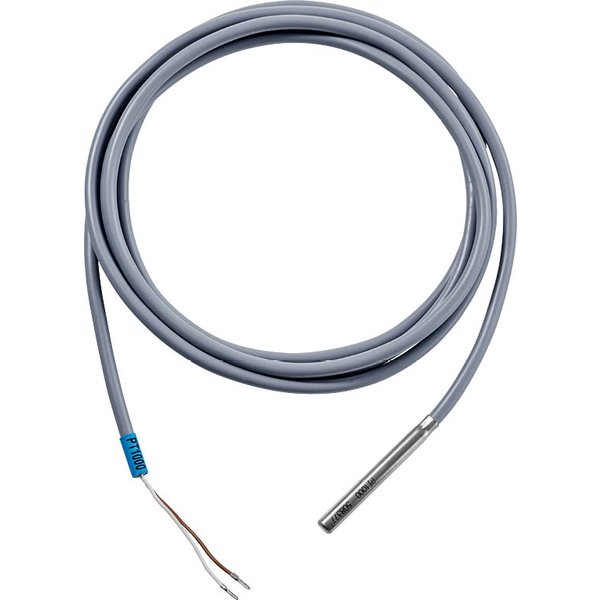

Wszechstronny czujnik temperatury z kablem
Ten czujnik temperatury został zaprojektowany z myślą o elastyczności zastosowań w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Dzięki swojej budowie, może być wykorzystywany na dwa sposoby: jako czujnik kanałowy przy użyciu kołnierza montażowego lub jako czujnik zanurzeniowy po zamontowaniu w dedykowanej tulei ochronnej. Wyposażony jest w sondę wykonaną ze stali nierdzewnej oraz dwużyłowy kabel przyłączeniowy w izolacji PVC.
Kluczowe właściwości produktu
- Podwójne zastosowanie: Możliwość montażu jako czujnik kanałowy do pomiaru temperatury powietrza lub jako czujnik zanurzeniowy do pomiaru temperatury wody.
- Solidna konstrukcja: Sonda o długości 50 mm i średnicy 6 mm wykonana ze stali nierdzewnej zapewnia trwałość i precyzyjny pomiar.
- Gotowy do podłączenia: Zintegrowany kabel przyłączeniowy o długości 2 metrów ułatwia instalację.
- Wysoka odporność: Urządzenie posiada klasę ochrony IP67 oraz NEMA 4X, co gwarantuje pełną pyłoszczelność i ochronę przed skutkami zanurzenia w wodzie.
- Szeroki zakres pracy: Czujnik jest przystosowany do pomiaru temperatury w zakresie od -35°C do 100°C.
- Różne typy elementów pomiarowych: Produkt dostępny jest w wielu wariantach, m.in. z czujnikami Pt100, Pt1000 (również w klasie AA), Ni1000, Ni1000TK5000 oraz NTC (1k8, 10k2, 20k).
Dokładność i niezawodność pomiaru
Dokładność pomiaru temperatury jest zależna od wybranego typu czujnika, osiągając wartość ±0.1°C przy 0°C dla wariantu Pt1000 w klasie AA. Czujnik charakteryzuje się szybką odpowiedzią na zmiany temperatury – stała czasowa przy pomiarze w kanale wentylacyjnym (przy przepływie 3 m/s) wynosi typowo 35 sekund, a przy montażu w tulei zanurzeniowej ze stali nierdzewnej około 9 sekund. Produkt spełnia normy jakości ISO 9001 oraz certyfikację IEC/EN 60730-1, co potwierdza jego niezawodność.
| Specyfikacja ogólna | |
|---|---|
| Typ produktu: | Czujnik temperatury z kablem |
| Sygnał wyjściowy: |
Pt100 Pt1000 Ni1000 Ni1000TK5000 NTC1k8 NTC10k (10k2) NTC20k Pt1000 klasa AA |
| Długość kabla: | 2m |
| Długość sondy: | 50 mm |
| Średnica sondy: | 6 mm |
| Masa: | 0.064 kg (0.062 kg dla 01CT-1FH) |
| Dane elektryczne | |
| Połączenie elektryczne: | Kabel 2 m, 2-żyłowy |
| Dane funkcjonalne | |
| Czynnik: | Powietrze, Woda |
| Wartości pomiarowe: | Temperatura |
| Dane pomiarowe | |
| Zakres pomiarowy: | -35...100°C [-30...210°F] |
| Prąd pomiarowy: |
Pt100: <1 mA @ 0°C [32°F] Pt1000: <0.3 mA @ 0°C [32°F] Ni1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC1k8: <0.1 mA @ 25°C [77°F] NTC10k (10k2): <2 mA @ 25°C [77°F] NTC20k: <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: |
Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Pt.: klasa AA, ±0,1°C przy 0°C [±0.17°F @ 32° F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC1k8 : ±0.5°C @ 25°C [±0.9°F @ 77°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: | Typowo 7 s (z mosiężną tuleją), Typowo 9 s (z tuleją ze stali nierdzewnej) |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 155 s (przy 0 m/s), Typowo 35 s (przy 3 m/s) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Metoda montażu: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...100°C [-30...210°F] |
| Temperatura czynnika: | -35...100°C [-30...210°F] |
