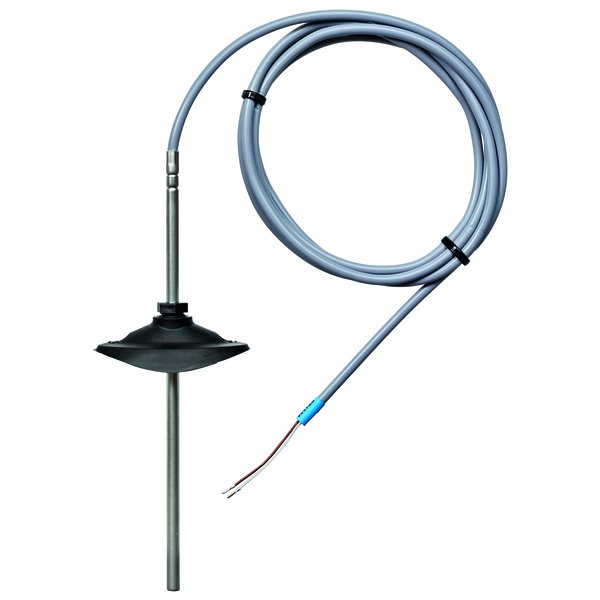

01CT-1ALF
Kablowy czujnik temperatury z kołnierzem montażowym pasywny, Pt100, Długość sondy 100 mm, Średnica sondy 6 mm, Kabel 2 m, 2-przewodowe
Kod produktu: 01CT-1ALF
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Pt100 |
| Zakres pomiarowy temperatury: | -35...100 °C |
| Rodzaj montażu: | Jednopunktowy |
| Długość sondy: | 100 mm |
Kablowy czujnik temperatury do kanałów wentylacyjnych
Prezentowany czujnik kablowy został zaprojektowany specjalnie do precyzyjnego pomiaru temperatury powietrza w kanałach wentylacyjnych. Wyposażony jest w sondę pomiarową wykonaną ze stali nierdzewnej, dostępną w długościach 100 mm lub 200 mm. Urządzenie posiada zintegrowany dwumetrowy, dwużyłowy kabel przyłączeniowy w izolacji PVC, co ułatwia jego podłączenie do systemu automatyki.
Urządzenie jest przeznaczone do pracy w stacjonarnych instalacjach grzewczych, wentylacyjnych oraz klimatyzacyjnych (HVAC).
Najważniejsze cechy produktu:
- Zastosowanie: Pomiar temperatury w kanałach systemów wentylacji i klimatyzacji.
- Sonda pomiarowa: Wykonana z odpornej stali nierdzewnej.
- Szeroki zakres pomiarowy: Pracuje w temperaturach od -35°C do 100°C.
- Wysoki stopień ochrony: Klasa szczelności IP67 gwarantuje ochronę przed pyłem i wodą.
- Łatwy montaż: W zestawie znajduje się dedykowany kołnierz montażowy z tworzywa sztucznego.
| Informacje ogólne | |
|---|---|
| Długość kabla: | 2 m |
| Średnica sondy: | 6 mm |
| Długość sondy: | 100 mm, 200 mm (w zależności od typu) |
| Sygnał wyjściowy: | Pt100, Pt1000, Ni1000, Ni1000TK5000, NTC10k (10k2), NTC20k (w zależności od typu) |
| Masa: | 0.066 – 0.078 kg (w zależności od typu) |
| Dane elektryczne | |
| Połączenie elektryczne: | Kabel 2 m, 2-żyłowy |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | -35...100°C [-30...210°F] |
| Prąd pomiarowy: |
Pt100: <1 mA @ 0°C [32°F] Pt1000: <0.3 mA @ 0°C [32°F] Ni1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC10k (10k2): <2 mA @ 25°C [77°F] NTC20k: <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: |
Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: |
Z tuleją do montażu czujnika temperatury A-22P-A.. i pastą przewodzącą ciepło Typowo 7 s z mosiężną tuleją do montażu czujnika temperatury Typowo 9 s z tuleją do montażu czujnika temperatury ze stali nierdzewnej |
| Stała czasowa t (63%) w kanale wentylacyjnym: |
Typowo 155 s przy 0 m/s Typowo 35 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Metoda montażu: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...100°C [-30...210°F] |
| Temperatura czynnika: | -35...100°C [-30...210°F] |
| Części zawarte w zestawie | |
| Kołnierz montażowy: | do sondy czujnika 6 mm, do max. 120°C [248°F], Tworzywo sztuczne (Typ: A-22D-A03) |
