01CT-1BLF
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Pt1000 |
| Zakres pomiarowy temperatury: | -35...100 °C |
| Rodzaj montażu: | Średni |
| Długość sondy: | 100 mm |

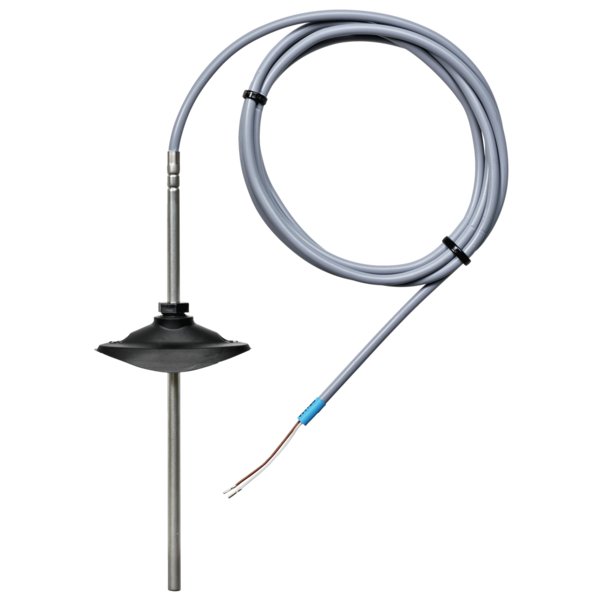

Kablowy czujnik temperatury do kanałów wentylacyjnych
Prezentowany produkt to kablowy czujnik temperatury, stworzony z myślą o precyzyjnym pomiarze temperatury powietrza bezpośrednio w kanałach wentylacyjnych. Wyposażony jest w sondę pomiarową wykonaną ze stali nierdzewnej oraz zintegrowany przewód przyłączeniowy w izolacji PVC.
Kluczowe cechy produktu
- Zastosowanie: Pomiar temperatury w systemach wentylacji i klimatyzacji (HVAC).
- Sonda pomiarowa: Wykonana ze stali nierdzewnej, dostępna w długościach 100 mm oraz 200 mm.
- Zakres pracy: Efektywny pomiar w zakresie temperatur od -35°C do 100°C.
- Przewód: Zintegrowany kabel o długości 2 metrów, zakończony dwoma żyłami.
- Wysoka odporność: Stopień ochrony IP67 gwarantuje pełną ochronę przed pyłem i zanurzeniem w wodzie.
- Łatwy montaż: Do każdego czujnika dołączony jest dedykowany kołnierz montażowy z tworzywa sztucznego.
Dostępne warianty
Czujnik jest oferowany w wielu wersjach, różniących się typem elementu pomiarowego, co pozwala na dopasowanie do większości systemów automatyki budynkowej. Dostępne są między innymi warianty z czujnikami: Pt100, Pt1000, Ni1000, Ni1000TK5000, NTC10k oraz NTC20k.
Przeznaczenie i zastosowanie
Urządzenie zostało zaprojektowane do użytku wyłącznie w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Jego celem jest pomiar temperatury powietrza jako czynnika.
Zawartość zestawu
Wraz z czujnikiem dostarczany jest kołnierz montażowy z tworzywa sztucznego (typ A-22D-A03), przeznaczony do montażu sondy o średnicy 6 mm.
| Informacje ogólne | |
|---|---|
| Nazwa produktu: | Kablowy czujnik temperatury z kołnierzem montażowym |
| Zastosowanie: | Pomiar temperatury w kanałach wentylacyjnych |
| Materiał czujnika: | Stal nierdzewna |
| Materiał kabla: | PVC |
| Sygnał wyjściowy: | Pt100, Pt1000, Ni1000, Ni1000TK5000, NTC10k (10k2), NTC20k |
| Długość kabla: | 2 m |
| Długość sondy: | 100 mm, 200 mm |
| Średnica sondy: | 6 mm |
| Masa: | 0.066 – 0.078 kg |
| Dane elektryczne i funkcjonalne | |
| Połączenie elektryczne: | Kabel 2 m, 2-żyłowy |
| Czynnik: | Powietrze |
| Wartości pomiarowe: | Temperatura |
| Parametry pomiarowe | |
| Zakres pomiarowy: | -35...100°C [-30...210°F] |
| Prąd pomiarowy (Pt100): | <1 mA @ 0°C [32°F] |
| Prąd pomiarowy (Pt1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000TK5000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (NTC10k (10k2)): | <2 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC20k): | <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury (Pt..): | Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] |
| Dokładność pomiaru temperatury (Ni..): | ±0.4°C @ 0°C [±0.7°F @ 32°F] |
| Dokładność pomiaru temperatury (NTC..): | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej (z mosiężną tuleją): | Typowo 7 s |
| Stała czasowa τ (63%) w rurze wodnej (z tuleją ze stali nierdzewnej): | Typowo 9 s |
| Stała czasowa t (63%) w kanale wentylacyjnym (przy 0 m/s): | Typowo 155 s |
| Stała czasowa t (63%) w kanale wentylacyjnym (przy 3 m/s): | Typowo 35 s |
| Dane dotyczące bezpieczeństwa i warunki środowiskowe | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Metoda montażu: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...100°C [-30...210°F] |
| Temperatura czynnika: | -35...100°C [-30...210°F] |
| Zawartość zestawu | |
| Elementy zestawu: | Kołnierz montażowy do sondy czujnika 6 mm (Tworzywo sztuczne, do max. 120°C [248°F]), Typ: A-22D-A03 |
