01CT-1BPF
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Pt1000 |
| Zakres pomiarowy temperatury: | -35...100 °C |
| Długość sondy: | 200 mm |
Zastosowanie i charakterystyka
Kablowy czujnik temperatury przeznaczony jest do precyzyjnego monitorowania temperatury powietrza w systemach wentylacyjnych i klimatyzacyjnych. Jego konstrukcja została zoptymalizowana do montażu w kanałach, zapewniając dokładne i wiarygodne odczyty w stacjonarnych instalacjach grzewczych, wentylacyjnych oraz klimatyzacyjnych (HVAC).
Budowa i montaż

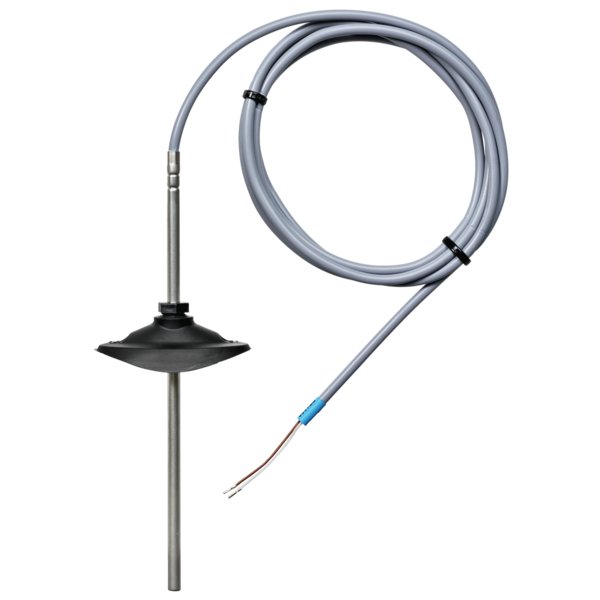

Sonda pomiarowa, dostępna w długościach 100 mm lub 200 mm, została wykonana z wytrzymałej stali nierdzewnej, co zapewnia jej trwałość. Czujnik jest zintegrowany z 2-metrowym, dwużyłowym kablem przyłączeniowym w izolacji PVC. W komplecie znajduje się wykonany z tworzywa sztucznego kołnierz montażowy (typ A-22D-A03), który ułatwia i przyspiesza instalację czujnika bezpośrednio w kanale wentylacyjnym.
Niezawodność w trudnych warunkach
Urządzenie charakteryzuje się wysoką klasą ochrony IP67 oraz NEMA 4X, co gwarantuje jego odporność na pył i wodę, a tym samym długotrwałą i bezawaryjną pracę. Szeroki zakres pomiarowy temperatury od -35°C do 100°C pozwala na zastosowanie czujnika w różnorodnych instalacjach.
Kluczowe cechy produktu:
- Przeznaczony do pomiaru temperatury powietrza w kanałach wentylacyjnych
- Sonda wykonana ze stali nierdzewnej o długości 100 mm lub 200 mm
- Zintegrowany 2-metrowy kabel połączeniowy PVC
- Szeroki zakres pomiaru temperatury: od -35 do 100°C
- Wysoki stopień ochrony IP67 / NEMA 4X
- Kołnierz montażowy dołączony do zestawu
| Dane elektryczne | |
|---|---|
| Połączenie elektryczne: | Kabel 2 m, 2-żyłowy |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | -35...100°C [-30...210°F] |
| Prąd pomiarowy: |
Pt100: <1 mA @ 0°C [32°F] Pt1000: <0.3 mA @ 0°C [32°F] Ni1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC10k (10k2): <2 mA @ 25°C [77°F] NTC20k: <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: |
Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: |
Z tuleją do montażu czujnika temperatury A-22P-A.. i pastą przewodzącą ciepło Typowo 7 s z mosiężną tuleją do montażu czujnika temperatury Typowo 9 s z tuleją do montażu czujnika temperatury ze stali nierdzewnej |
| Stała czasowa t (63%) w kanale wentylacyjnym: |
Typowo 155 s przy 0 m/s Typowo 35 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Method of mounting control: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | -35...100°C [-30...210°F] |
| Temperatura czynnika: | -35...100°C [-30...210°F] |
| Części zawarte w zestawie | |
| Kołnierz montażowy: | Typ A-22D-A03, do sondy czujnika 6 mm, do max. 120°C [248°F], Tworzywo sztuczne |
