01CT-1CH
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Ni1000 |
| Zakres pomiarowy temperatury: | -35...100 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 50 mm |

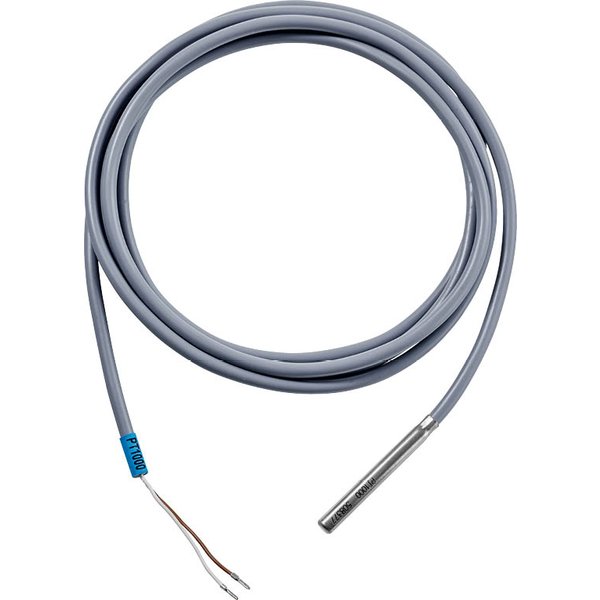

Wszechstronny czujnik temperatury do systemów HVAC
Precyzyjny czujnik temperatury z kablem, zaprojektowany do niezawodnej pracy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Dzięki swojej uniwersalnej konstrukcji, produkt może być stosowany zarówno do pomiaru temperatury powietrza w kanałach, jak i cieczy w rurociągach.
Sonda czujnika została wykonana z wysokiej jakości stali nierdzewnej, co gwarantuje jej trwałość. Zintegrowany dwumetrowy, dwużyłowy przewód przyłączeniowy posiada izolację z PVC.
Główne cechy produktu
- Uniwersalne zastosowanie: Możliwość montażu jako czujnik kanałowy lub zanurzeniowy.
- Solidna konstrukcja: Sonda pomiarowa wykonana ze stali nierdzewnej.
- Szeroki zakres pomiarowy: Pracuje w temperaturach od -35°C do 100°C.
- Wysoka odporność: Klasa ochrony IP67 zapewnia pyłoszczelność i ochronę przed zanurzeniem w wodzie.
- Gotowy do podłączenia: Wyposażony w 2-żyłowy kabel o długości 2 metrów.
Zastosowanie
Czujnik ten jest idealnym rozwiązaniem do monitorowania temperatury w:
- Kanałach wentylacyjnych: W połączeniu z kołnierzem montażowym (dostępnym jako akcesorium) pozwala na precyzyjny pomiar temperatury przepływającego powietrza.
- Rurociągach i zbiornikach: Przy użyciu dedykowanej tulei montażowej (dostępnej jako akcesorium) czujnik może być bezpiecznie zanurzony w wodzie lub innym czynniku ciekłym.
Ważne informacje dotyczące montażu
Produkt przeznaczony jest do stacjonarnych instalacji HVAC. Montaż powinien być wykonywany przez osoby z odpowiednimi uprawnieniami, przy odłączonym zasilaniu. Należy przestrzegać wszystkich obowiązujących norm i przepisów instalacyjnych. Ze względu na zawartość komponentów elektronicznych, zużytego urządzenia nie należy wyrzucać wraz z odpadami komunalnymi.
| Informacje ogólne | |
|---|---|
| Typ produktu: | Czujnik temperatury z kablem |
| Długość kabla: | 2 m |
| Długość sondy: | 50 mm |
| Średnica sondy: | 6 mm |
| Dostępne sygnały wyjściowe: | Pt100, Pt1000, Ni1000, Ni1000TK5000, NTC1k8, NTC10k (10k2), NTC20k, Pt1000 klasa AA |
| Masa: | ok. 0.062 - 0.064 kg |
| Dane elektryczne | |
| Połączenie elektryczne: | Kabel 2 m, 2-żyłowy |
| Prąd pomiarowy Pt100: | <1 mA @ 0°C [32°F] |
| Prąd pomiarowy Pt1000: | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy Ni1000: | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy Ni1000TK5000: | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy NTC1k8: | <0.1 mA @ 25°C [77°F] |
| Prąd pomiarowy NTC10k (10k2): | <2 mA @ 25°C [77°F] |
| Prąd pomiarowy NTC20k: | <0.5 mA @ 25°C [77°F] |
| Dane funkcjonalne | |
| Czynnik: | Powietrze, Woda |
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy: | -35...100°C [-30...210°F] |
| Dokładność pomiaru temperatury | |
| Czujniki pasywne: | W zależności od typu |
| Pt.. (klasa B): | ±0.3°C @ 0°C [±0.5°F @ 32°F] |
| Pt.. (klasa AA): | ±0.1°C przy 0°C [±0.17°F @ 32°F] |
| Ni.. : | ±0.4°C @ 0°C [±0.7°F @ 32°F] |
| NTC1k8 : | ±0.5°C @ 25°C [±0.9°F @ 77°F] |
| NTC.. : | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stałe czasowe | |
| Stała czasowa τ (63%) w rurze wodnej (z tuleją mosiężną): | Typowo 7 s |
| Stała czasowa τ (63%) w rurze wodnej (z tuleją ze stali nierdzewnej): | Typowo 9 s |
| Stała czasowa t (63%) w kanale wentylacyjnym (0 m/s): | Typowo 155 s |
| Stała czasowa t (63%) w kanale wentylacyjnym (3 m/s): | Typowo 35 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Metoda montażu sterownika: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...100°C [-30...210°F] |
| Temperatura czynnika: | -35...100°C [-30...210°F] |
