01CT-1CLF
Kablowy czujnik temperatury z kołnierzem montażowym pasywny, Ni1000, Długość sondy 100 mm, Średnica sondy 6 mm, Kabel 2 m, 2-przewodowe
Kod produktu: 01CT-1CLF
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Ni1000 |
| Zakres pomiarowy temperatury: | -35...100 °C |
| Długość sondy: | 100 mm |

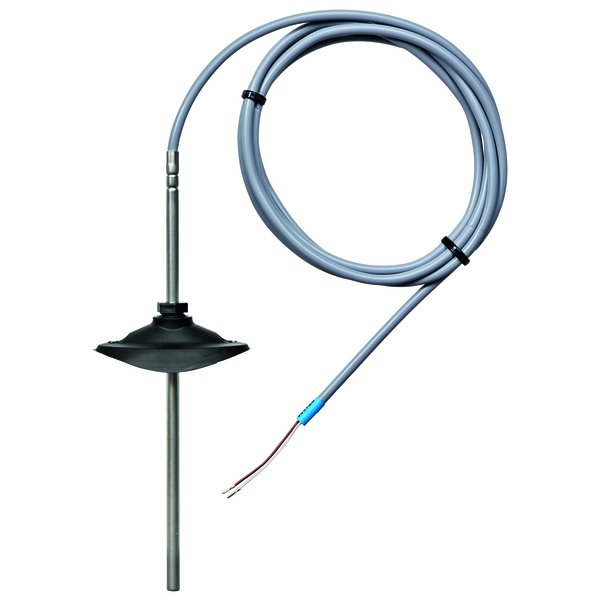

Kablowy czujnik temperatury z kołnierzem montażowym
Czujnik kablowy przeznaczony do precyzyjnego pomiaru temperatury powietrza, idealny do zastosowania w kanałach systemów wentylacji i klimatyzacji (HVAC). Wyposażony jest w sondę pomiarową wykonaną ze stali nierdzewnej oraz zintegrowany kabel połączeniowy z PVC.
Główne cechy produktu
- Zastosowanie: Pomiar temperatury w kanałach wentylacyjnych.
- Sonda pomiarowa: Wykonana ze stali nierdzewnej, dostępna w długościach 100 mm lub 200 mm.
- Kabel: Zintegrowany 2-metrowy, 2-żyłowy kabel przyłączeniowy.
- Zakres pomiarowy: Możliwość pracy w temperaturach od -35°C do 100°C.
- Wysoka odporność: Urządzenie posiada klasę ochrony IP67 / NEMA 4X.
- Łatwy montaż: W zestawie znajduje się dedykowany kołnierz montażowy z tworzywa sztucznego.
- Wersje: Dostępny z różnymi pasywnymi elementami czujnikowymi (m.in. Pt100, Pt1000, Ni1000, NTC10k, NTC20k) dla zapewnienia kompatybilności z różnorodnymi systemami.
Przeznaczenie i instalacja
Urządzenie to jest przeznaczone do stosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Konstrukcja z kołnierzem montażowym umożliwia prosty i stabilny montaż natynkowy bezpośrednio na kanale wentylacyjnym.
Elementy wchodzące w skład dostawy
- Kablowy czujnik temperatury 01CT-1..F
- Kołnierz montażowy (A-22D-A03)
| Informacje ogólne | |
|---|---|
| Opis produktu: | Kablowy czujnik temperatury z kołnierzem montażowym |
| Zastosowanie: | Do pomiaru temperatury w kanałach wentylacyjnych. |
| Konstrukcja: | Z czujnikiem ze stali nierdzewnej 100/200 mm i kablem z PVC. |
| Charakterystyka wariantów (zależnie od typu) | |
| Sygnał wyjściowy: | Pt100, Pt1000, Ni1000, Ni1000TK5000, NTC10k (10k2), NTC20k |
| Długość kabla: | 2 m |
| Długość sondy: | 100 mm, 200 mm |
| Średnica sondy: | 6 mm |
| Dane elektryczne | |
| Połączenie elektryczne: | Kabel 2 m, 2-żyłowy |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy: | -35...100°C [-30...210°F] |
| Prąd pomiarowy: | Pt100: <1 mA @ 0°C [32°F] Pt1000: <0.3 mA @ 0°C [32°F] Ni1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC10k (10k2): <2 mA @ 25°C [77°F] NTC20k: <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: | Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: | Z tuleją do montażu czujnika temperatury A-22P-A.. i pastą przewodzącą ciepło Typowo 7 s z mosiężną tuleją do montażu czujnika temperatury Typowo 9 s z tuleją do montażu czujnika temperatury ze stali nierdzewnej |
| Stała czasowa τ (63%) w kanale wentylacyjnym: | Typowo 155 s przy 0 m/s Typowo 35 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Method of mounting control: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...100°C [-30...210°F] |
| Temperatura czynnika: | -35...100°C [-30...210°F] |
| Masa (zależnie od typu) | |
| Dla długości sondy 100 mm: | 0.066 kg (np. typy: 01CT-1ALF, 01CT-1CLF, 01CT-1DLF, 01CT-1QLF), 0.078 kg (np. typy: 01CT-1BLF, 01CT-1LLF) |
| Dla długości sondy 200 mm: | 0.072 kg |
