01CT-1DLF

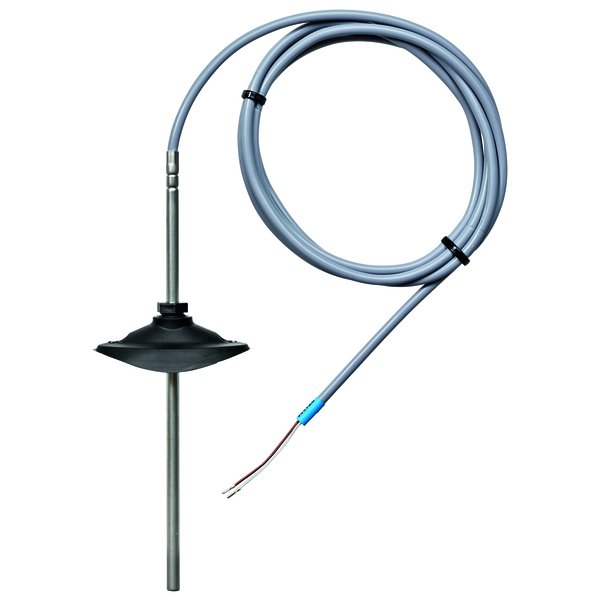

Kablowy czujnik temperatury z kołnierzem montażowym pasywny, Ni1000TK5000, Długość sondy 100 mm, Średnica sondy 6 mm, Kabel 2 m, 2-przewodowe
Kod produktu: 01CT-1DLF
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Ni1000TK5000 |
| Zakres pomiarowy temperatury: | -35...100 °C |
| Długość sondy: | 100 mm |
Kablowy czujnik temperatury do kanałów wentylacyjnych
Przewodowy czujnik temperatury, wyposażony w kołnierz montażowy, został zaprojektowany do precyzyjnego pomiaru temperatury powietrza bezpośrednio w kanałach wentylacyjnych. Sonda pomiarowa wykonana jest ze stali nierdzewnej, co gwarantuje jej trwałość, a podłączony do niej przewód posiada izolację z PVC.
Zastosowanie
Produkt jest przeznaczony do wykorzystania w stacjonarnych instalacjach ogrzewania, wentylacji oraz klimatyzacji (HVAC).
Główne cechy produktu
- Sonda pomiarowa ze stali nierdzewnej dostępna w dwóch długościach: 100 mm lub 200 mm.
- Zintegrowany przewód przyłączeniowy o długości 2 metrów (2-żyłowy).
- Szeroki zakres pomiarowy temperatury od -35°C do 100°C.
- Wysoka klasa szczelności IP67 oraz NEMA 4X, zapewniająca ochronę przed pyłem i wodą.
- W zestawie znajduje się kołnierz montażowy wykonany z tworzywa sztucznego, ułatwiający instalację.
- Wysoka dokładność pomiaru, uzależniona od wybranego typu sensora (np. ±0.2°C dla czujników NTC lub ±0.3°C dla czujników Pt).
- Możliwość pracy w środowisku o wilgotności względnej do 95% (bez kondensacji).
| Opis | |
|---|---|
| Typ produktu: | Kablowy czujnik temperatury z kołnierzem montażowym |
| Zastosowanie: | Pomiar temperatury w kanałach wentylacyjnych |
| Materiał czujnika: | Stal nierdzewna |
| Materiał kabla: | PVC |
| Dane ogólne | |
| Sygnał wyjściowy: | Pt100, Pt1000, Ni1000, Ni1000TK5000, NTC10k (10k2), NTC20k (w zależności od typu) |
| Długość kabla: | 2 m |
| Połączenie elektryczne: | Kabel 2 m, 2-żyłowy |
| Długość sondy: | 100 mm lub 200 mm (w zależności od typu) |
| Średnica sondy: | 6 mm |
| Czynnik: | Powietrze |
| Wartości pomiarowe: | Temperatura |
| Parametry pomiarowe | |
| Zakres pomiarowy: | -35...100°C [-30...210°F] |
| Prąd pomiarowy (Pt100): | <1 mA @ 0°C [32°F] |
| Prąd pomiarowy (Pt1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000TK5000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (NTC10k (10k2)): | <2 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC20k): | <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury (Czujniki Pt): | Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] |
| Dokładność pomiaru temperatury (Czujniki Ni): | ±0.4°C @ 0°C [±0.7°F @ 32°F] |
| Dokładność pomiaru temperatury (Czujniki NTC): | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej (z mosiężną tuleją): | Typowo 7 s |
| Stała czasowa τ (63%) w rurze wodnej (z tuleją ze stali nierdzewnej): | Typowo 9 s |
| Stała czasowa τ (63%) w kanale wentylacyjnym (0 m/s): | Typowo 155 s |
| Stała czasowa τ (63%) w kanale wentylacyjnym (3 m/s): | Typowo 35 s |
| Dane środowiskowe i bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Sposób montażu: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | -35...100°C [-30...210°F] |
| Temperatura czynnika: | -35...100°C [-30...210°F] |
| Waga | |
| Waga: | 0.066 - 0.078 kg (w zależności od typu) |
| Zawartość zestawu | |
| Kołnierz montażowy: | do sondy czujnika 6 mm, do max. 120°C [248°F], Tworzywo sztuczne (Typ: A-22D-A03) |
