01CT-1FH
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC1k8 |
| Zakres pomiarowy temperatury: | -35...100 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 50 mm |

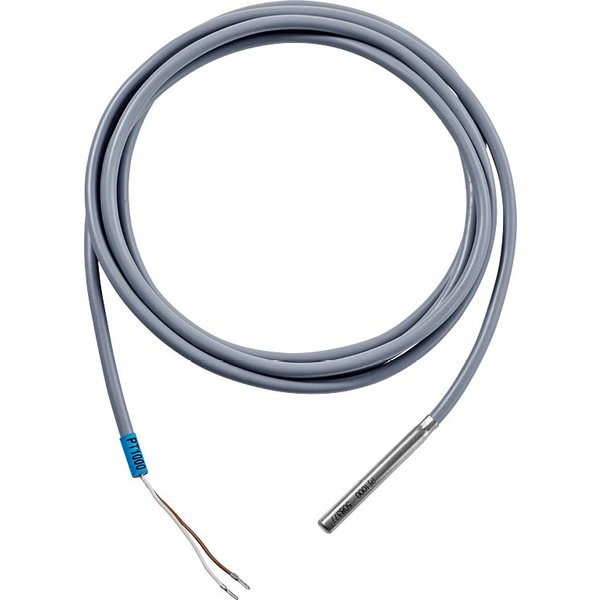

Wszechstronny czujnik temperatury z przewodem
Prezentowany produkt to pasywny czujnik temperatury, wyposażony w zintegrowany dwużyłowy przewód o długości 2 metrów w izolacji PVC. Jego konstrukcja pozwala na elastyczne zastosowanie w różnorodnych instalacjach. Czujnik może pełnić funkcję urządzenia kanałowego, montowanego przy pomocy dedykowanego kołnierza, lub służyć jako czujnik zanurzeniowy po umieszczeniu go w odpowiedniej tulei osłonowej. Sonda pomiarowa wykonana została ze stali nierdzewnej, co zapewnia jej trwałość i odporność.
Główne cechy produktu
- Sonda pomiarowa wykonana ze stali nierdzewnej
- Zintegrowany kabel przyłączeniowy z PVC
- Wysoka klasa ochrony IP67, zapewniająca odporność na pył i wodę
- Możliwość pomiaru temperatury w szerokim zakresie od -35°C do 100°C
- Przeznaczony do pomiaru temperatury powietrza oraz wody
Zastosowanie
Czujnik został zaprojektowany z myślą o wykorzystaniu w stacjonarnych instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Idealnie nadaje się do monitorowania temperatury w kanałach wentylacyjnych oraz w instalacjach wodnych, takich jak rurociągi czy zbiorniki.
Dostępne akcesoria
Aby umożliwić prawidłowy montaż w różnych warunkach, dostępna jest gama akcesoriów dodatkowych. W ofercie znajdują się kołnierze montażowe z tworzywa sztucznego lub mosiądzu, a także tuleje osłonowe do montażu zanurzeniowego, wykonane ze stali nierdzewnej lub mosiądzu. Dostępna jest również pasta termoprzewodząca poprawiająca transfer ciepła między tuleją a czujnikiem.
| Dane ogólne | |
|---|---|
| Nazwa produktu: | Czujnik temperatury z kablem |
| Zastosowanie: | Kanałowy czujnik temperatury z kołnierzem montażowym lub zanurzeniowy z tuleją |
| Długość kabla: | 2 m |
| Długość sondy: | 50 mm |
| Średnica sondy: | 6 mm |
| Materiał sondy: | Stal nierdzewna |
| Materiał kabla: | PVC |
| Dane elektryczne i funkcjonalne | |
| Sygnał wyjściowy: | Pt100, Pt1000, Ni1000, Ni1000TK5000, NTC1k8, NTC10k (10k2), NTC20k, Pt1000 klasa AA |
| Połączenie elektryczne: | Kabel 2 m, 2-żyłowy |
| Czynnik: | Powietrze, Woda |
| Wartości pomiarowe: | Temperatura |
| Dane pomiarowe | |
| Zakres pomiarowy: | -35...100°C [-30...210°F] |
| Prąd pomiarowy: |
|
| Dokładność pomiaru temperatury: |
|
| Stała czasowa τ (63%) w rurze wodnej: |
|
| Stała czasowa t (63%) w kanale wentylacyjnym: |
|
| Dane dotyczące bezpieczeństwa i warunków pracy | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Metoda montażu sterownika: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...100°C [-30...210°F] |
| Temperatura czynnika: | -35...100°C [-30...210°F] |
| Masa | |
| Masa: | 0.062 kg - 0.064 kg (w zależności od typu) |
