01CT-1LH
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC10k (10k2) |
| Zakres pomiarowy temperatury: | -35...100 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 50 mm |

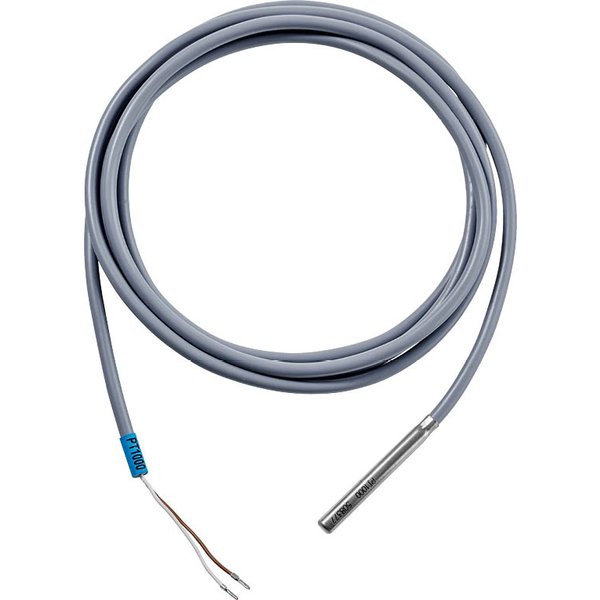

Wszechstronny czujnik temperatury z przewodem
Czujnik temperatury z serii 01CT-1.. to uniwersalne urządzenie przeznaczone do precyzyjnego pomiaru temperatury w instalacjach. Dzięki swojej budowie może być wykorzystywany na dwa sposoby: jako czujnik kanałowy przy użyciu kołnierza montażowego lub jako czujnik zanurzeniowy w połączeniu z dedykowaną tuleją. Wyposażony jest w sondę wykonaną ze stali nierdzewnej oraz zintegrowany kabel połączeniowy w izolacji PVC.
Główne cechy produktu
- Sonda pomiarowa: Wykonana ze stali nierdzewnej, o długości 50 mm i średnicy 6 mm.
- Przewód przyłączeniowy: Zintegrowany, 2-żyłowy kabel PVC o długości 2 metrów.
- Wysoka odporność: Klasa ochrony IP67 oraz NEMA 4X, zapewniająca ochronę przed pyłem i wodą.
- Szeroki zakres pracy: Możliwość pomiaru temperatury w zakresie od -35°C do 100°C.
- Uniwersalne medium: Przystosowany do pomiaru temperatury zarówno powietrza, jak i wody.
- Certyfikowana jakość: Produkcja zgodna z normą jakości ISO 9001.
Zastosowanie
Urządzenie jest przeznaczone do stosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Może pracować w środowisku o wilgotności względnej do 95% bez kondensacji.
Dostępne akcesoria
Do prawidłowego montażu i optymalnego działania czujnika dostępne są dodatkowe akcesoria, takie jak kołnierze montażowe (plastikowe lub mosiężne), tuleje zanurzeniowe wykonane ze stali nierdzewnej lub mosiądzu oraz pasta termoprzewodząca.
| Informacje ogólne | |
|---|---|
| Typ czujnika: | Czujnik temperatury z kablem |
| Sygnał wyjściowy: | Pt100, Pt1000, Ni1000, Ni1000TK5000, NTC1k8, NTC10k (10k2), NTC20k, Pt1000 klasa AA |
| Długość kabla: | 2 m |
| Długość sondy: | 50 mm |
| Średnica sondy: | 6 mm |
| Masa: | 0.062–0.064 kg |
| Dane techniczne | |
| Połączenie elektryczne: | Kabel 2 m, 2-żyłowy |
| Czynnik: | Powietrze Woda |
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy: | -35...100°C [-30...210°F] |
| Prąd pomiarowy (Pt100): | <1 mA @ 0°C [32°F] |
| Prąd pomiarowy (Pt1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000TK5000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (NTC1k8): | <0.1 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC10k (10k2)): | <2 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC20k): | <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury (Czujniki pasywne): | w zależności od typu |
| Dokładność pomiaru temperatury (Pt.. Class B): | ±0.3°C @ 0°C [±0.5°F @ 32°F] |
| Dokładność pomiaru temperatury (Pt.. klasa AA): | ±0,1°C przy 0°C [±0.17°F @ 32° F] |
| Dokładność pomiaru temperatury (Ni..): | ±0.4°C @ 0°C [±0.7°F @ 32°F] |
| Dokładność pomiaru temperatury (NTC1k8): | ±0.5°C @ 25°C [±0.9°F @ 77°F] |
| Dokładność pomiaru temperatury (NTC..): | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: | Z tuleją do montażu czujnika temperatury A-22P-A.. i pastą przewodzącą ciepło Typowo 7 s z mosiężną tuleją do montażu czujnika temperatury Typowo 9 s z tuleją do montażu czujnika temperatury ze stali nierdzewnej |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 155 s przy 0 m/s Typowo 35 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Metoda montażu sterownika: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...100°C [-30...210°F] |
| Temperatura czynnika: | -35...100°C [-30...210°F] |
