01CT-1LPF

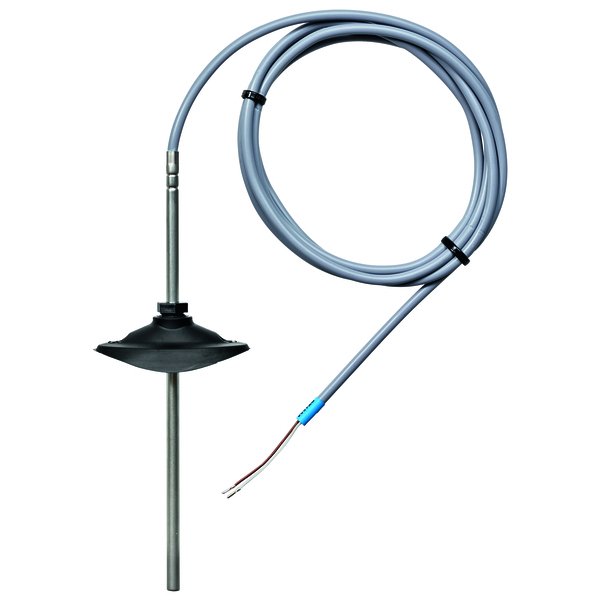

Kablowy czujnik temperatury z kołnierzem montażowym pasywny, NTC10k (10k2), Długość sondy 200 mm, Średnica sondy 6 mm, Kabel 2 m, 2-przewodowe
Kod produktu: 01CT-1LPF
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC10k (10k2) |
| Zakres pomiarowy temperatury: | -35...100 °C |
| Długość sondy: | 200 mm |
Zastosowanie i właściwości
Kablowy czujnik temperatury zaprojektowany został do dokładnego pomiaru temperatury powietrza w kanałach instalacji wentylacyjnych oraz klimatyzacyjnych. Dzięki swojej konstrukcji zapewnia niezawodność i łatwość montażu.
Urządzenie wyposażone jest w sondę pomiarową wykonaną ze stali nierdzewnej oraz zintegrowany dwumetrowy przewód przyłączeniowy w izolacji PVC. W zestawie znajduje się również kołnierz montażowy, który ułatwia instalację czujnika w kanale wentylacyjnym.
Główne cechy produktu
- Przeznaczenie: Pomiar temperatury w kanałach wentylacyjnych.
- Wytrzymała sonda: Element pomiarowy umieszczony jest w sondzie ze stali nierdzewnej, dostępnej w długościach 100 mm lub 200 mm.
- Szeroki zakres pomiarowy: Czujnik może pracować w temperaturach od -35°C do 100°C.
- Wysoka klasa ochrony: Urządzenie posiada stopień ochrony IP67, co gwarantuje jego pyłoszczelność i odporność na zanurzenie w wodzie.
- Różne sygnały wyjściowe: Dostępna jest szeroka gama pasywnych elementów czujnikowych, w tym Pt100, Pt1000, Ni1000 oraz NTC, co zapewnia kompatybilność z wieloma systemami automatyki.
- Gotowy do instalacji: Produkt dostarczany jest z 2-żyłowym kablem o długości 2 metrów.
Zawartość zestawu
- Czujnik temperatury z kablem
- Kołnierz montażowy wykonany z tworzywa sztucznego
| Informacje ogólne | |
|---|---|
| Typ produktu: | Kablowy czujnik temperatury z kołnierzem montażowym |
| Zastosowanie: | Pomiar temperatury w kanałach wentylacyjnych |
| Materiał czujnika: | Stal nierdzewna |
| Materiał kabla: | PVC |
| Długość kabla: | 2 m |
| Średnica sondy: | 6 mm |
| Długość sondy: | 100 mm lub 200 mm |
| Dane elektryczne i funkcjonalne | |
| Połączenie elektryczne: | Kabel 2 m, 2-żyłowy |
| Czynnik: | Powietrze |
| Wartości pomiarowe: | Temperatura |
| Parametry pomiarowe | |
| Zakres pomiarowy: | -35...100°C [-30...210°F] |
| Prąd pomiarowy: |
Pt100: <1 mA @ 0°C [32°F] Pt1000: <0.3 mA @ 0°C [32°F] Ni1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC10k (10k2): <2 mA @ 25°C [77°F] NTC20k: <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: |
Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: |
Typowo 7 s (z mosiężną tuleją do montażu czujnika temperatury) Typowo 9 s (z tuleją do montażu czujnika temperatury ze stali nierdzewnej) |
| Stała czasowa τ (63%) w kanale wentylacyjnym: |
Typowo 155 s (przy 0 m/s) Typowo 35 s (przy 3 m/s) |
| Warunki środowiskowe i bezpieczeństwo | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Metoda montażu: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...100°C [-30...210°F] |
| Temperatura czynnika: | -35...100°C [-30...210°F] |
| Akcesoria w zestawie | |
| Kołnierz montażowy: | do sondy czujnika 6 mm, do max. 120°C [248°F], Tworzywo sztuczne (Typ: A-22D-A03) |
