01CT-1NH5

Czujnik temperatury z kablem pasywny, NTC10k Carel, Długość sondy 50 mm, Średnica sondy 6 mm, Kabel 6 m, 2-żyłowy

Kod produktu: 01CT-1NH5

Wartości pomiarowe:	Temperatura
Sygnał wyjściowy:	NTC10k Carel
Zakres pomiarowy temperatury:	-35...100 °C
Rodzaj montażu:	Zanurzenie
Długość sondy:	50 mm

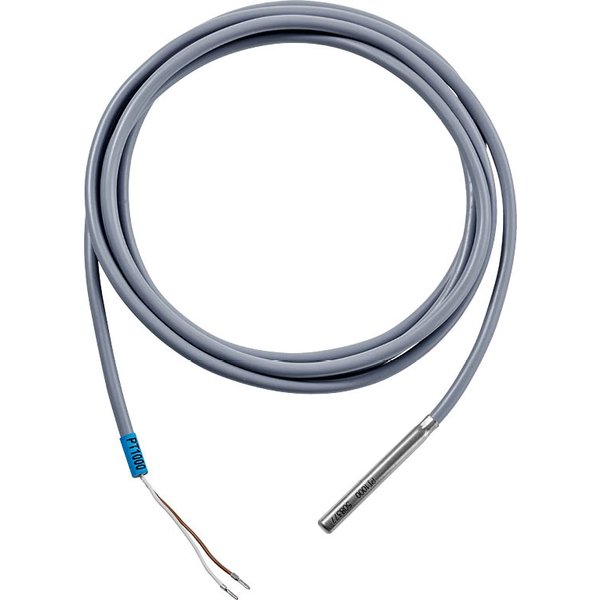

Wszechstronny czujnik temperatury z przewodem

Model 01CT-1NH5 to uniwersalny czujnik temperatury, wyposażony w sondę ze stali nierdzewnej oraz zintegrowany kabel połączeniowy z PVC. Jego budowa pozwala na elastyczne zastosowanie w różnorodnych systemach automatyki budynkowej.

Zastosowanie

Czujnik może być wykorzystywany na dwa główne sposoby:

Jako kanałowy czujnik temperatury do pomiaru w systemach wentylacyjnych, przy użyciu dedykowanego kołnierza montażowego.
Jako zanurzeniowy czujnik temperatury do pomiaru w rurociągach, po zainstalowaniu go w odpowiedniej tulei ochronnej.

Urządzenie jest przystosowane do pomiaru temperatury powietrza oraz wody.

Kluczowe cechy produktu

Sygnał wyjściowy: Pasywny, NTC10k (standard Carel).
Zakres pomiarowy: od -35°C do 100°C.
Wysoka dokładność: ±0.26°C przy 25°C.
Sonda pomiarowa: Wykonana ze stali nierdzewnej, długość 50 mm, średnica 6 mm.
Przewód przyłączeniowy: Zintegrowany, 2-żyłowy kabel o długości 6 metrów.
Wysoka klasa ochrony: IP67, zapewniająca pyłoszczelność i ochronę przed skutkami krótkotrwałego zanurzenia w wodzie.

Uwagi dotyczące bezpieczeństwa i montażu

Produkt przeznaczony jest do zastosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych oraz klimatyzacyjnych (HVAC). Montaż powinien być wykonywany przez osoby posiadające odpowiednie uprawnienia, przy odłączonym napięciu zasilania. Urządzenie zawiera elementy elektroniczne i podlega zasadom selektywnej zbiórki odpadów.

Przegląd typów
Typ:	01CT-1NH5
Sygnał wyjściowy:	NTC10k Carel
Długość kabla:	6m
Długość sondy:	50 mm
Średnica sondy:	6 mm
Dane elektryczne
Połączenie elektryczne:	Kabel 6 m, 2-żyłowy
Dane funkcjonalne
Czynnik:	Powietrze, Woda
Dane pomiarowe
Wartości pomiarowe:	Temperatura
Zakres pomiarowy:	-35...100°C [-30...210°F]
Prąd pomiarowy:	<2 mA @ 25°C [77°F]
Dokładność pomiaru temperatury:	±0.26°C @ 25°C [±0.48°F @ 77°F]
Stała czasowa τ (63%) w rurze wodnej:	Z tuleją do montażu czujnika temperatury A-22P-A.. i pastą przewodzącą ciepło Typowo 7 s z mosiężną tuleją do montażu czujnika temperatury Typowo 9 s z tuleją do montażu czujnika temperatury ze stali nierdzewnej
Stała czasowa t (63%) w kanale wentylacyjnym:	Typowo 155 s przy 0 m/s Typowo 35 s przy 3 m/s
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP67
Stopień ochrony NEMA/UL:	NEMA 4X
Certyfikat IEC/EN:	IEC/EN 60730-1
Norma jakości:	ISO 9001
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Method of mounting control:	Montaż natynkowy
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-35...100°C [-30...210°F]
Temperatura czynnika:	-35...100°C [-30...210°F]
Wymiary i waga
Typ:	01CT-1NH5
Długość sondy:	50 mm
Masa:	0.19 kg
