01CT-1QLF

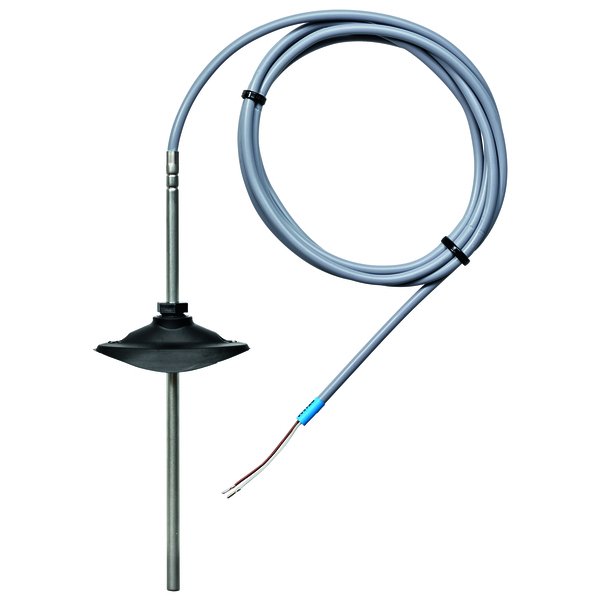

Kablowy czujnik temperatury z kołnierzem montażowym pasywny, NTC20k, Długość sondy 100 mm, Średnica sondy 6 mm, Kabel 2 m, 2-przewodowe
Kod produktu: 01CT-1QLF
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC20k |
| Zakres pomiarowy temperatury: | -35...100 °C |
| Długość sondy: | 100 mm |
Kablowy czujnik temperatury do kanałów wentylacyjnych
Prezentujemy kablowy czujnik temperatury, który został zaprojektowany specjalnie do precyzyjnego pomiaru temperatury powietrza w kanałach wentylacyjnych. Urządzenie wyposażone jest w wytrzymałą sondę pomiarową wykonaną ze stali nierdzewnej oraz zintegrowany, dwumetrowy kabel przyłączeniowy w izolacji PVC, co gwarantuje długotrwałą i niezawodną pracę.
Kluczowe właściwości produktu
- Przeznaczenie: Czujnik jest dedykowany do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
- Solidna konstrukcja: Sonda pomiarowa o średnicy 6 mm została wykonana ze stali nierdzewnej, zapewniając odporność na warunki panujące w kanałach wentylacyjnych. Dostępne są warianty o długości sondy 100 mm lub 200 mm.
- Szeroki zakres pomiarowy: Urządzenie umożliwia pomiar temperatury w zakresie od -35°C do 100°C.
- Wysoki stopień ochrony: Czujnik posiada klasę szczelności IP67, co zapewnia pełną ochronę przed wnikaniem pyłu oraz skutkami krótkotrwałego zanurzenia w wodzie.
- Gotowość do montażu: Zintegrowany dwużyłowy przewód o długości 2 metrów ułatwia podłączenie do systemu automatyki.
Zawartość zestawu
Wraz z czujnikiem dostarczany jest plastikowy kołnierz montażowy (typ A-22D-A03), który umożliwia łatwą i stabilną instalację sondy w ścianie kanału wentylacyjnego.
| Ogólne informacje o produkcie | |
|---|---|
| Typ produktu: | Kablowy czujnik temperatury z kołnierzem montażowym |
| Zastosowanie: | Do pomiaru temperatury w kanałach wentylacyjnych |
| Materiał sondy: | Stal nierdzewna |
| Długość kabla: | 2 m |
| Średnica sondy: | 6 mm |
| Sygnał wyjściowy: | Pt100, Pt1000, Ni1000, Ni1000TK5000, NTC10k (10k2), NTC20k |
| Dane techniczne | |
| Połączenie elektryczne: | Kabel 2 m, 2-żyłowy |
| Czynnik: | Powietrze |
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy: | -35...100°C [-30...210°F] |
| Maks. prąd pomiarowy (Pt100): | <1 mA @ 0°C [32°F] |
| Maks. prąd pomiarowy (Pt1000): | <0.3 mA @ 0°C [32°F] |
| Maks. prąd pomiarowy (Ni1000): | <0.3 mA @ 0°C [32°F] |
| Maks. prąd pomiarowy (Ni1000TK5000): | <0.3 mA @ 0°C [32°F] |
| Maks. prąd pomiarowy (NTC10k (10k2)): | <2 mA @ 25°C [77°F] |
| Maks. prąd pomiarowy (NTC20k): | <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru (Pt..): | Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] |
| Dokładność pomiaru (Ni..): | ±0.4°C @ 0°C [±0.7°F @ 32°F] |
| Dokładność pomiaru (NTC..): | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej (tuleja mosiężna): | Typowo 7 s |
| Stała czasowa τ (63%) w rurze wodnej (tuleja stal nierdzewna): | Typowo 9 s |
| Stała czasowa τ (63%) w kanale wentylacyjnym (0 m/s): | Typowo 155 s |
| Stała czasowa τ (63%) w kanale wentylacyjnym (3 m/s): | Typowo 35 s |
| Bezpieczeństwo i warunki pracy | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Sposób montażu: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...100°C [-30...210°F] |
| Temperatura czynnika: | -35...100°C [-30...210°F] |
| Parametry fizyczne | |
| Długość sondy: | 100 mm lub 200 mm |
| Masa: | 0.066 kg - 0.078 kg (w zależności od typu) |
| Zawartość opakowania | |
| Kołnierz montażowy: | A-22D-A03 (do sondy 6 mm, do max. 120°C [248°F], Tworzywo sztuczne) |
