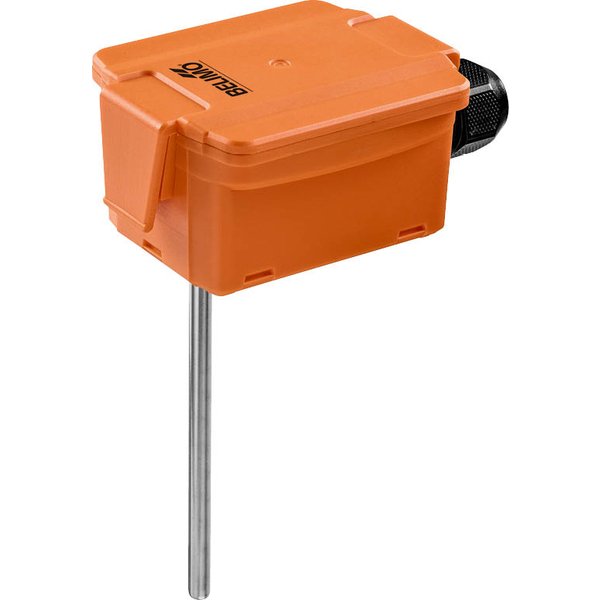

01DT-1AL
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Pt100 |
| Zakres pomiarowy temperatury: | -50...160 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 100 mm |
Wszechstronny czujnik temperatury do zastosowań HVAC
Czujnik kanałowy i zanurzeniowy przeznaczony jest do precyzyjnego pomiaru temperatury powietrza w kanałach wentylacyjnych. Po zastosowaniu dedykowanej osłony montażowej wykonanej ze stali nierdzewnej lub mosiądzu, urządzenie może być również wykorzystywane do pomiarów temperatury wody w rurociągach, co czyni je uniwersalnym rozwiązaniem dla instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.
Kluczowe cechy produktu
- Wysoka klasa ochrony: Solidna obudowa o stopniu ochrony IP65 / NEMA 4X, wykonana z materiału odpornego na promieniowanie UV, gwarantuje niezawodność w trudnych warunkach.
- Dokładny pomiar: Pasywny element pomiarowy Pt100 klasy B zapewnia dokładność na poziomie ±0.3°C przy 0°C.
- Szeroki zakres pracy: Urządzenie jest przystosowane do pomiaru temperatury medium w zakresie od -50°C do 160°C.
- Trwała sonda pomiarowa: Sonda o średnicy 6 mm została wykonana z wysokiej jakości stali nierdzewnej V4A (1.4404), zapewniając długą żywotność.
- Prosta instalacja: Montaż ułatwiają wtykane zaciski sprężynowe na przewody o przekroju do 2.5 mm² oraz dławnica kablowa z odciążeniem.
Dostępne warianty
Czujnik jest oferowany w kilku wersjach różniących się długością sondy pomiarowej, aby dopasować się do specyfiki instalacji:
- 50 mm (01DT-1AH)
- 100 mm (01DT-1AL)
- 150 mm (01DT-1AN)
- 200 mm (01DT-1AP)
- 300 mm (01DT-1AR)
- 450 mm (01DT-1AT)
Zawartość zestawu
W opakowaniu z czujnikiem znajduje się zacisk montażowy wraz ze śrubami i folią samoprzylepną, umożliwiający łatwy montaż w kanale wentylacyjnym.
Niezbędne akcesoria
Do montażu czujnika w rurociągu wymagane jest użycie odpowiedniej tulei zanurzeniowej (osłony), dostępnej w wariantach ze stali nierdzewnej lub mosiądzu. W celu zapewnienia optymalnego transferu ciepła zaleca się również stosowanie pasty przewodzącej.
| Przegląd typów | |
|---|---|
| Sygnał wyjściowy: | Pt100 |
| Średnica sondy: | 6 mm |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze, Woda |
| Wartości pomiarowe: | Temperatura |
| Dane pomiarowe | |
| Zakres pomiarowy: | -50...160°C [-60...320°F] |
| Prąd pomiarowy: | <1 mA @ 0°C [32°F] |
| Dokładność pomiaru temperatury: | Class B, ±0.3°C @ 0°C [±0.5°F @ 32° F] |
| Stała czasowa τ (63%) | |
| W rurze wodnej (z tuleją mosiężną): | Typowo 7 s |
| W rurze wodnej (z tuleją ze stali nierdzewnej): | Typowo 9 s |
| W kanale wentylacyjnym (przy 0 m/s): | Typowo 210 s |
| W kanale wentylacyjnym (przy 3 m/s): | Typowo 46 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -50...160°C [-60...320°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | Adapter wtykowy: PA66, czarny; Nakrętka: PA6, czarna |
| Materiał sondy: | V4A (1.4404) |
| Wymiary i masa (według typu) | |
| Typ 01DT-1AH: | Długość sondy: 50 mm / Masa: 0.12 kg |
| Typ 01DT-1AL: | Długość sondy: 100 mm / Masa: 0.12 kg |
| Typ 01DT-1AN: | Długość sondy: 150 mm / Masa: 0.13 kg |
| Typ 01DT-1AP: | Długość sondy: 200 mm / Masa: 0.13 kg |
| Typ 01DT-1AR: | Długość sondy: 300 mm / Masa: 0.14 kg |
| Typ 01DT-1AT: | Długość sondy: 450 mm / Masa: 0.15 kg |
