01DT-1AN
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Pt100 |
| Zakres pomiarowy temperatury: | -50...160 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 150 mm |

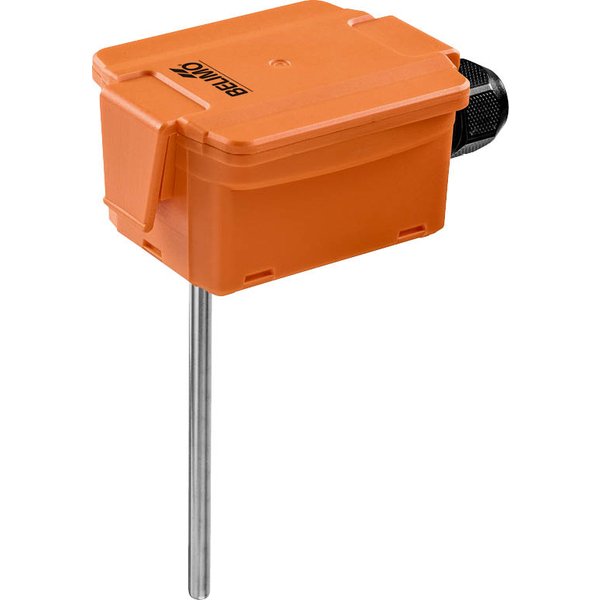

Uniwersalny czujnik temperatury Pt100
Czujnik przeznaczony do precyzyjnego monitorowania temperatury w instalacjach wentylacyjnych i klimatyzacyjnych. Może być z powodzeniem stosowany do pomiaru temperatury powietrza w kanałach, a po zastosowaniu dodatkowej osłony zanurzeniowej (tulei) ze stali nierdzewnej lub mosiądzu, nadaje się również do pomiarów temperatury wody w rurociągach.
Kluczowe cechy produktu
- Wszechstronne zastosowanie: Możliwość pomiaru temperatury powietrza i wody.
- Wysoka dokładność: Pasywny element pomiarowy Pt100 klasy B zapewnia wiarygodne odczyty.
- Szeroki zakres pracy: Efektywny pomiar w zakresie od -50°C do +160°C.
- Solidna konstrukcja: Sonda wykonana ze stali nierdzewnej V4A (1.4404).
- Trwała obudowa: Obudowa wykonana z poliwęglanu (PC) odpornego na promieniowanie UV, zapewniająca stopień ochrony IP65 / NEMA 4X.
- Łatwa instalacja: Wyposażony w dławnicę kablową z odciążeniem i wtykane zaciski sprężynowe do przewodów o przekroju do 2.5 mm².
Warianty produktu
Czujnik jest dostępny w różnych wersjach, które różnią się długością sondy pomiarowej. Dostępne długości to: 50 mm, 100 mm, 150 mm, 200 mm, 300 mm oraz 450 mm, przy zachowaniu stałej średnicy 6 mm.
Zastosowanie i montaż
Urządzenie zostało zaprojektowane do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). W zestawie znajduje się zacisk montażowy ze śrubami oraz folią samoprzylepną, co ułatwia szybki i stabilny montaż w kanale wentylacyjnym. W przypadku instalacji w rurociągu wymagane jest użycie odpowiedniej tulei montażowej, dostępnej jako akcesorium.
| Dane techniczne | |
|---|---|
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Czynnik: | Powietrze, Woda |
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Pt100 |
| Średnica sondy: | 6 mm |
| Zakres pomiarowy: | -50...160°C [-60...320°F] |
| Prąd pomiarowy: | <1 mA @ 0°C [32°F] |
| Dokładność pomiaru temperatury: | Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] |
| Stała czasowa τ (63%) w rurze wodnej: | Z tuleją do montażu czujnika temperatury A-22P-A.. i pastą przewodzącą ciepło; Typowo 7 s z mosiężną tuleją do montażu czujnika temperatury; Typowo 9 s z tuleją do montażu czujnika temperatury ze stali nierdzewnej |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 210 s przy 0 m/s; Typowo 46 s przy 3 m/s |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -50...160°C [-60...320°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Obudowa: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | Adapter wtykowy: PA66, czarny; Nakrętka: PA6, czarna |
| Materiał sondy: | V4A (1.4404) |
| Przegląd typów | |
| 01DT-1AH - Długość sondy: | 50 mm |
| 01DT-1AH - Masa: | 0.12 kg |
| 01DT-1AL - Długość sondy: | 100 mm |
| 01DT-1AL - Masa: | 0.12 kg |
| 01DT-1AN - Długość sondy: | 150 mm |
| 01DT-1AN - Masa: | 0.13 kg |
| 01DT-1AP - Długość sondy: | 200 mm |
| 01DT-1AP - Masa: | 0.13 kg |
| 01DT-1AR - Długość sondy: | 300 mm |
| 01DT-1AR - Masa: | 0.14 kg |
| 01DT-1AT - Długość sondy: | 450 mm |
| 01DT-1AT - Masa: | 0.15 kg |
