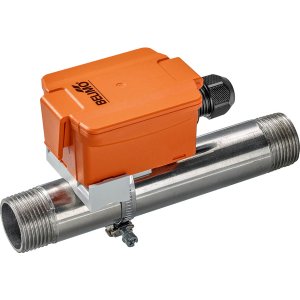

01HT-1A
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy temperatury: | -35...90 °C |
| Rodzaj montażu: | Kontaktowy czujnik |

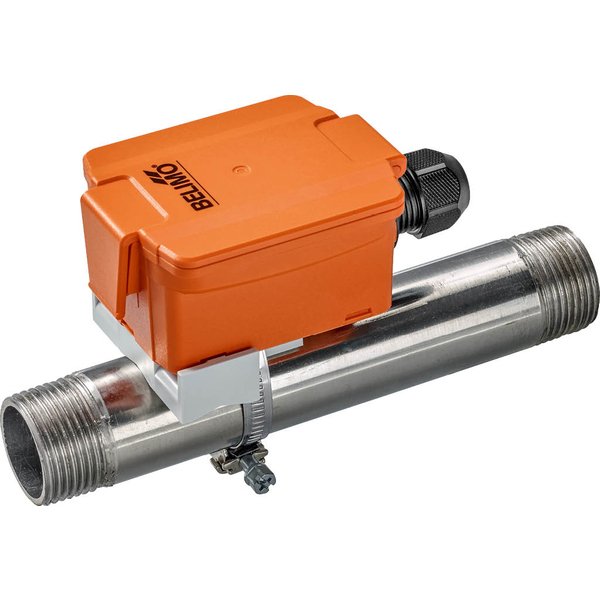

Precyzyjny pomiar temperatury na rurociągach
Czujnik kontaktowy przeznaczony jest do efektywnego pomiaru temperatury bezpośrednio na powierzchni rurociągów w instalacjach wodnych. Jego konstrukcja opiera się na specjalnym trzpieniu kontaktowym dociskanym przez sprężynę, co gwarantuje doskonałe przyleganie do mierzonej powierzchni. Taka budowa zapewnia nie tylko wysoką dokładność, ale również bardzo szybką reakcję na zmiany temperatury, ze stałą czasową wynoszącą typowo 16 sekund przy zastosowaniu pasty termoprzewodzącej.
Kluczowe cechy produktu
- Szybki i dokładny odczyt dzięki sprężynowemu trzpieniowi kontaktowemu.
- Szeroki zakres pomiarowy od -35°C do 90°C, odpowiedni dla większości instalacji HVAC.
- Wytrzymała obudowa wykonana z materiału PC odpornego na promieniowanie UV, o klasie szczelności IP54.
- Łatwa instalacja za pomocą dołączonej opaski mocującej oraz wygodnych, wtykanych zacisków sprężynowych do przewodów o przekroju do 2,5 mm².
- Bezpieczeństwo i zgodność potwierdzone certyfikatami CE, IEC/EN 60730-1 oraz UL.
Konstrukcja i montaż
Urządzenie zostało zaprojektowane z myślą o prostocie montażu natynkowego. Obudowa w kolorze pomarańczowym jest dobrze widoczna, a dławnica kablowa z odciążeniem zapewnia bezpieczne wprowadzenie przewodu o średnicy 6-8 mm. W zestawie znajduje się pas mocujący, który umożliwia montaż czujnika na rurach o średnicy od 20 do 110 mm.
Dostępne warianty czujników
Produkt jest dostępny w wielu wersjach z różnymi pasywnymi elementami pomiarowymi, co pozwala na jego integrację z szeroką gamą systemów automatyki:
- Pt100 (01HT-1A)
- Pt1000 (01HT-1B)
- Ni1000 (01HT-1C)
- Ni1000TK5000 (01HT-1D)
- NTC1k8 (01HT-1F)
- NTC10k (01HT-1L)
- NTC20k (01HT-1Q)
Aby uzyskać optymalne rezultaty pomiarowe i zminimalizować wpływ temperatury otoczenia, zaleca się stosowanie pasty przewodzącej ciepło.
| Przegląd typów | |
|---|---|
| 01HT-1A (Wyjście pasywnego czujnika temperatury): | Pt100 |
| 01HT-1B (Wyjście pasywnego czujnika temperatury): | Pt1000 |
| 01HT-1C (Wyjście pasywnego czujnika temperatury): | Ni1000 |
| 01HT-1D (Wyjście pasywnego czujnika temperatury): | Ni1000TK5000 |
| 01HT-1F (Wyjście pasywnego czujnika temperatury): | NTC1k8 |
| 01HT-1L (Wyjście pasywnego czujnika temperatury): | NTC10k (10k2) |
| 01HT-1Q (Wyjście pasywnego czujnika temperatury): | NTC20k |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Woda |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja czujnika temperatury (stała czasowa) | |
| Stała czasowa τ (63%) na rurociągu wodnym (z pastą przewodzącą ciepło): | Typowo 16 s |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | -35...90°C [-30...195°F] |
| Prąd pomiarowy (Pt100): | <1 mA @ 0°C [32°F] |
| Prąd pomiarowy (Pt1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000TK5000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (NTC1k8): | <0.1 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC10k (10k2)): | <2 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC20k): | <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury (Czujniki pasywne): | w zależności od typu |
| Dokładność pomiaru temperatury (Pt..): | Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] |
| Dokładność pomiaru temperatury (Ni..): | ±0.4°C @ 0°C [±0.7°F @ 32°F] |
| Dokładność pomiaru temperatury (NTC1k8): | ±0.5°C @ 25°C [±0.9°F @ 77°F] |
| Dokładność pomiaru temperatury (NTC..): | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 1 |
| Obudowa (UL Enclosure Type): | 1 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Metoda montażu: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -35...90°C [-30...195°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa (Pokrywa): | PC, pomarańczowa |
| Obudowa (Spód): | PC, pomarańczowy |
| Obudowa (Uszczelka): | NBR70, czarna |
| Obudowa (Odporność): | Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Waga | |
| Masa (01HT-1A): | 0.15 kg |
| Masa (01HT-1B): | 0.15 kg |
| Masa (01HT-1C): | 0.15 kg |
| Masa (01HT-1D): | 0.15 kg |
| Masa (01HT-1F): | 0.12 kg |
| Masa (01HT-1L): | 0.15 kg |
| Masa (01HT-1Q): | 0.15 kg |
