01HT-1B

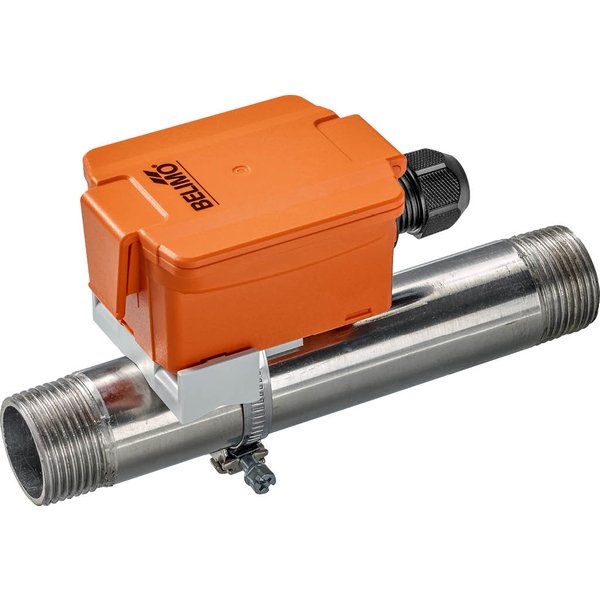

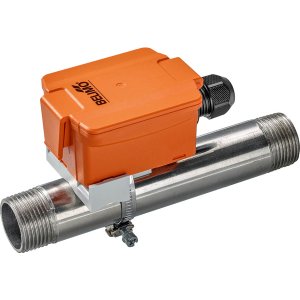

Przylgowy (kontaktowy) czujnik temperatury 01HT-1B Belimo, sygnał wyjściowy PT1000
Producent: Belimo
Kod produktu: 01HT-1B
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Pt1000 |
| Zakres pomiarowy temperatury: | -35...90 °C |
| Rodzaj montażu: | Kontaktowy czujnik |
Kontaktowy czujnik do pomiaru temperatury na rurociągach
Prezentowany czujnik został zaprojektowany z myślą o precyzyjnym pomiarze temperatury na rurociągach, głównie w instalacjach wodnych. Jego unikalna konstrukcja, wyposażona w dociskany sprężyną trzpień kontaktowy, gwarantuje doskonały styk z mierzoną powierzchnią. Dzięki temu rozwiązaniu urządzenie charakteryzuje się bardzo szybką reakcją na zmiany temperatury i zapewnia wysoką dokładność odczytów.
Kluczowe właściwości produktu
- Szybka reakcja: Dzięki zastosowaniu pasty termoprzewodzącej, typowa stała czasowa czujnika wynosi zaledwie 16 sekund, co pozwala na błyskawiczne wykrywanie zmian temperatury czynnika.
- Szeroki zakres pomiarowy: Urządzenie może pracować w zakresie temperatur od -35°C do 90°C.
- Wytrzymała konstrukcja: Obudowa o klasie szczelności IP54, wykonana z odpornego na promieniowanie UV poliwęglanu, zapewnia ochronę w trudnych warunkach otoczenia.
- Prosty montaż: Czujnik przeznaczony jest do montażu natynkowego. Połączenia elektryczne realizowane są za pomocą wtykanych zacisków sprężynowych (do 2,5 mm²), a dławnica kablowa z odciążeniem skutecznie zabezpiecza przewód.
Zastosowanie
Urządzenie jest przeznaczone do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Dla uzyskania najlepszych wyników pomiarowych zaleca się stosowanie pasty przewodzącej ciepło, która minimalizuje wpływ temperatury otoczenia na odczyt.
Dostępne warianty czujników pasywnych
Produkt jest dostępny w wielu wersjach, różniących się typem zastosowanego czujnika pomiarowego, co pozwala na dopasowanie do specyfiki danej instalacji:
- Pt100 (01HT-1A)
- Pt1000 (01HT-1B)
- Ni1000 (01HT-1C)
- Ni1000TK5000 (01HT-1D)
- NTC1k8 (01HT-1F)
- NTC10k (01HT-1L)
- NTC20k (01HT-1Q)
Zawartość zestawu
Wraz z czujnikiem dostarczany jest pas mocujący, przeznaczony do montażu na rurach o średnicy od 20 mm do 110 mm.
| Przegląd typów | |
|---|---|
| 01HT-1A: | Pt100 |
| 01HT-1B: | Pt1000 |
| 01HT-1C: | Ni1000 |
| 01HT-1D: | Ni1000TK5000 |
| 01HT-1F: | NTC1k8 |
| 01HT-1L: | NTC10k (10k2) |
| 01HT-1Q: | NTC20k |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Woda |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja aktywnego czujnika temperatury | |
| Stała czasowa τ (63%) na rurociągu wodnym (z pastą przewodzącą ciepło): | Typowo 16 s |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | -35...90°C [-30...195°F] |
| Prąd pomiarowy (Pt100): | <1 mA @ 0°C [32°F] |
| Prąd pomiarowy (Pt1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000TK5000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (NTC1k8): | <0.1 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC10k (10k2)): | <2 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC20k): | <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury (Czujniki pasywne w zależności od typu Pt..): | Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] |
| Dokładność pomiaru temperatury (Czujniki pasywne w zależności od typu Ni..): | ±0.4°C @ 0°C [±0.7°F @ 32°F] |
| Dokładność pomiaru temperatury (Czujniki pasywne w zależności od typu NTC1k8): | ±0.5°C @ 25°C [±0.9°F @ 77°F] |
| Dokładność pomiaru temperatury (Czujniki pasywne w zależności od typu NTC..): | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) na rurociągu wodnym (z pastą przewodzącą ciepło): | Typowo 16 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 1 |
| Obudowa (UL): | Enclosure Type 1 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Method of mounting control: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -35...90°C [-30...195°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa (pokrywa): | PC, pomarańczowa |
| Obudowa (spód): | PC, pomarańczowy |
| Obudowa (odporność na promieniowanie UV): | Odporny na promieniowanie UV |
| Uszczelka: | NBR70, czarna |
| Przepust kablowy: | PA6, czerń |
| Części zawarte w zestawie | |
| Pas mocujący, do rur ø20…110 mm [0.8...4.3"]: | A-22P-A47 |
| Akcesoria opcjonalne | |
| Pas mocujący, do rur ø20…250 mm [0.8...9.8"]: | A-22P-A49 |
| Pasta przewodząca ciepło: | A-22P-A44 |
| Adapter przyłącza flex conduit, M20x1.5, do dławnicy kablowej 1x 6 mm, Wielopak 10 szt.: | A-22G-A01.1 |
| Waga | |
| 01HT-1A: | 0.15 kg |
| 01HT-1B: | 0.15 kg |
| 01HT-1C: | 0.15 kg |
| 01HT-1D: | 0.15 kg |
| 01HT-1F: | 0.12 kg |
| 01HT-1L: | 0.15 kg |
| 01HT-1Q: | 0.15 kg |
