01HT-1D

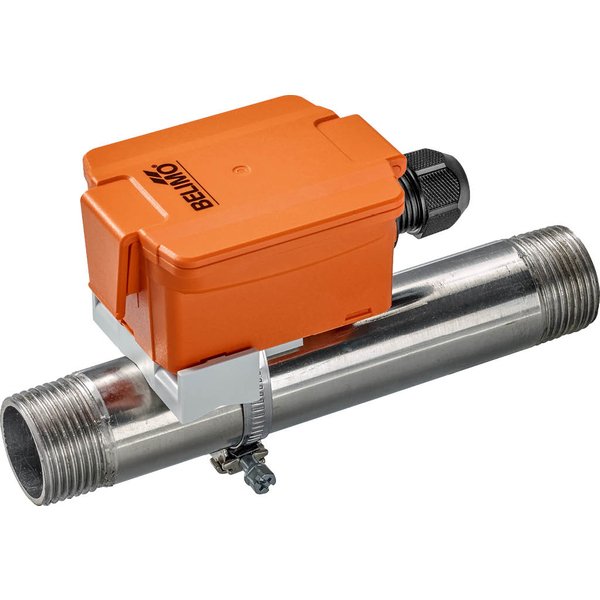

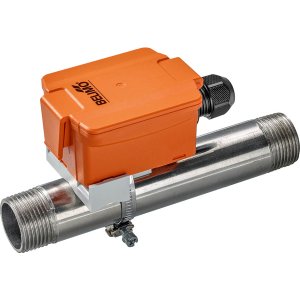

Przylgowy (kontaktowy) czujnik temperatury 01HT-1D Belimo, sygnał wyjściowy Ni1000
Producent: Belimo
Kod produktu: 01HT-1D
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Ni1000TK5000 |
| Zakres pomiarowy temperatury: | -35...90 °C |
| Rodzaj montażu: | Kontaktowy czujnik |
Kontaktowy czujnik do pomiaru temperatury na rurociągach
Czujnik temperatury przeznaczony do precyzyjnego pomiaru na powierzchni rurociągów w instalacjach wodnych. Jego unikalna konstrukcja opiera się na trzpieniu kontaktowym dociskanym przez sprężynę. Zapewnia to doskonały kontakt z mierzoną powierzchnią, co gwarantuje szybki czas reakcji oraz wysoką dokładność odczytów.
Główne cechy produktu
- Szybki i dokładny pomiar: Sprężynowy trzpień kontaktowy zapewnia optymalny docisk do rury i szybką odpowiedź czujnika.
- Szeroki zakres pomiarowy: Urządzenie pracuje w zakresie temperatur od -35°C do 90°C.
- Wytrzymała obudowa: Obudowa wykonana z poliwęglanu (PC) posiada stopień ochrony IP54 i jest odporna na promieniowanie UV.
- Łatwy montaż: Połączenia elektryczne realizowane są za pomocą wtykanych zacisków sprężynowych dla przewodów o przekroju do 2.5 mm².
- Bezpieczeństwo: Urządzenie spełnia normy IEC/EN 60730-1 i posiada klasę ochronności III (niskie napięcie bezpieczne PELV).
Zastosowanie
Czujnik został zaprojektowany do zastosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) do monitorowania temperatury czynnika w rurociągach.
Wskazówki dotyczące pomiarów
Aby zminimalizować wpływ temperatury otoczenia na wynik pomiaru i zapewnić najlepszą przewodność cieplną, zaleca się stosowanie pasty termoprzewodzącej pomiędzy czujnikiem a powierzchnią rury.
Dostępne warianty czujników pasywnych
- 01HT-1A: Pt100
- 01HT-1B: Pt1000
- 01HT-1C: Ni1000
- 01HT-1D: Ni1000TK5000
- 01HT-1F: NTC1k8
- 01HT-1L: NTC10k (10k2)
- 01HT-1Q: NTC20k
Zawartość zestawu
- Czujnik temperatury 01HT-1..
- Pas mocujący do rur o średnicy od 20 do 110 mm.
Akcesoria opcjonalne
- Większy pas mocujący do rur o średnicy do 250 mm.
- Pasta przewodząca ciepło.
- Adapter przyłącza do peszli.
| Przegląd typów | |
|---|---|
| 01HT-1A: | Pt100 |
| 01HT-1B: | Pt1000 |
| 01HT-1C: | Ni1000 |
| 01HT-1D: | Ni1000TK5000 |
| 01HT-1F: | NTC1k8 |
| 01HT-1L: | NTC10k (10k2) |
| 01HT-1Q: | NTC20k |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Woda |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja aktywnego czujnika temperatury | |
| Stała czasowa τ (63%) na rurociągu wodnym: | Z pastą przewodzącą ciepło, Typowo 16 s |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | -35...90°C [-30...195°F] |
| Prąd pomiarowy: | Pt100: <1 mA @ 0°C [32°F] Pt1000: <0.3 mA @ 0°C [32°F] Ni1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC1k8: <0.1 mA @ 25°C [77°F] NTC10k (10k2): <2 mA @ 25°C [77°F] NTC20k: <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: | Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC1k8 : ±0.5°C @ 25°C [±0.9°F @ 77°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) na rurociągu wodnym: | Z pastą przewodzącą ciepło, Typowo 16 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 1 |
| Obudowa: | UL Enclosure Type 1 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Method of mounting control: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -35...90°C [-30...195°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Części zawarte w zestawie | |
| Pas mocujący, do rur ø20…110 mm [0.8...4.3"]: | A-22P-A47 |
| Masa produktu | |
| 01HT-1A: | 0.15 kg |
| 01HT-1B: | 0.15 kg |
| 01HT-1C: | 0.15 kg |
| 01HT-1D: | 0.15 kg |
| 01HT-1F: | 0.12 kg |
| 01HT-1L: | 0.15 kg |
| 01HT-1Q: | 0.15 kg |
