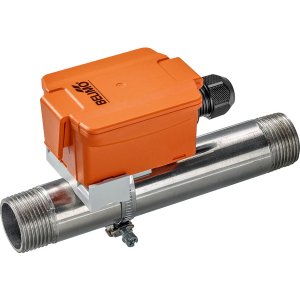

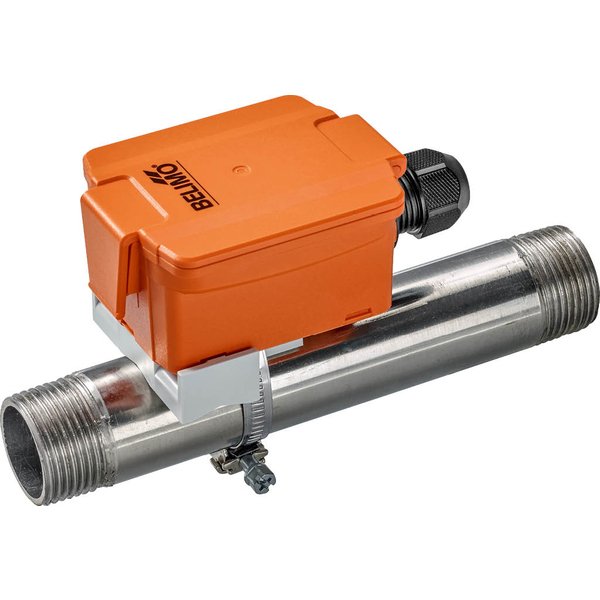

01HT-1F
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC1k8 |
| Zakres pomiarowy temperatury: | -35...90 °C |
| Rodzaj montażu: | Kontaktowy czujnik |
Precyzyjny pomiar temperatury na rurociągach
Czujnik kontaktowy serii 01HT-1.. to specjalistyczne urządzenie przeznaczone do dokładnego pomiaru temperatury bezpośrednio na powierzchni rurociągów, głównie w instalacjach wodnych. Jego zaawansowana konstrukcja opiera się na trzpieniu kontaktowym, który jest dociskany do rury za pomocą sprężyny. Taki mechanizm zapewnia stały i optymalny kontakt z mierzoną powierzchnią, co gwarantuje bardzo szybką reakcję czujnika oraz wiarygodność uzyskanych wyników.
Najważniejsze cechy produktu
- Szybka i dokładna reakcja: Sprężynowy trzpień pomiarowy zapewnia doskonałe przyleganie do powierzchni rury, co skutkuje krótkim czasem reakcji (stała czasowa typowo 16 sekund przy zastosowaniu pasty termoprzewodzącej).
- Szeroki zakres pomiarowy: Urządzenie jest zdolne do pracy w zakresie temperatur od -35°C do 90°C.
- Różnorodność czujników: Dostępny w wielu wariantach z różnymi pasywnymi elementami pomiarowymi, w tym Pt100, Pt1000, Ni1000 oraz kilkoma typami NTC, co pozwala na łatwą integrację z większością systemów automatyki.
- Wysoka odporność: Obudowa wykonana z poliwęglanu (PC) odpornego na promieniowanie UV posiada klasę szczelności IP54, co chroni wewnętrzne komponenty przed kurzem i zachlapaniem.
- Łatwy montaż: Instalacja elektryczna jest uproszczona dzięki zastosowaniu wtykanych zacisków sprężynowych dla przewodów o przekroju do 2,5 mm². Wlot kablowy wyposażony jest w dławnicę z odciążeniem.
Zastosowanie i montaż
Czujnik został zaprojektowany z myślą o zastosowaniach w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). W celu uzyskania najlepszej dokładności i minimalizacji wpływu temperatury otoczenia na pomiar, zaleca się użycie pasty przewodzącej ciepło pomiędzy trzpieniem czujnika a powierzchnią rurociągu.
Zawartość zestawu
Wraz z czujnikiem dostarczany jest pas mocujący, który umożliwia montaż na rurach o średnicy od 20 mm do 110 mm.
Akcesoria opcjonalne
Do produktu dostępne są dodatkowe akcesoria, takie jak pasta przewodząca ciepło oraz dłuższy pas mocujący do rur o średnicy do 250 mm.
| Dostępne Typy i Wyjścia Czujnika | |
|---|---|
| 01HT-1A: | Pt100 |
| 01HT-1B: | Pt1000 |
| 01HT-1C: | Ni1000 |
| 01HT-1D: | Ni1000TK5000 |
| 01HT-1F: | NTC1k8 |
| 01HT-1L: | NTC10k (10k2) |
| 01HT-1Q: | NTC20k |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Woda |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja aktywnego czujnika temperatury | |
| Stała czasowa τ (63%) na rurociągu wodnym: | Z pastą przewodzącą ciepło Typowo 16 s |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | -35...90°C [-30...195°F] |
| Prąd pomiarowy: | Pt100: <1 mA @ 0°C [32°F] Pt1000: <0.3 mA @ 0°C [32°F] Ni1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC1k8: <0.1 mA @ 25°C [77°F] NTC10k (10k2): <2 mA @ 25°C [77°F] NTC20k: <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: | Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC1k8 : ±0.5°C @ 25°C [±0.9°F @ 77°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) na rurociągu wodnym: | Z pastą przewodzącą ciepło Typowo 16 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 1 |
| Obudowa: | UL Enclosure Type 1 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Method of mounting control: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -35...90°C [-30...195°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Masa | |
| 01HT-1A: | 0.15 kg |
| 01HT-1B: | 0.15 kg |
| 01HT-1C: | 0.15 kg |
| 01HT-1D: | 0.15 kg |
| 01HT-1F: | 0.12 kg |
| 01HT-1L: | 0.15 kg |
| 01HT-1Q: | 0.15 kg |
