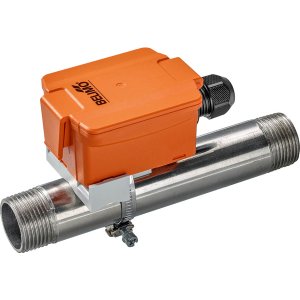

01HT-1L

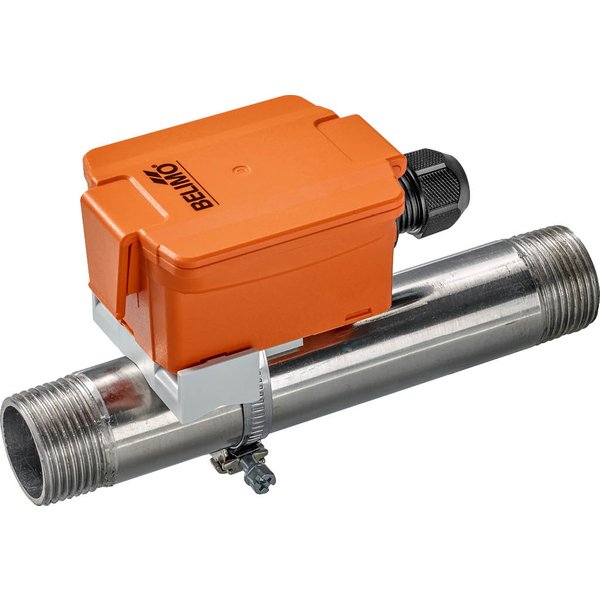

Przylgowy (kontaktowy) czujnik temperatury 01HT-1L Belimo, sygnał wyjściowy NTC 10k
Producent: Belimo
Kod produktu: 01HT-1L
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC10k (10k2) |
| Zakres pomiarowy temperatury: | -35...90 °C |
| Rodzaj montażu: | Kontaktowy czujnik |
Precyzyjny Pomiar Temperatury w Rurociągach
Kontaktowy czujnik temperatury został zaprojektowany z myślą o dokładnym i niezawodnym monitorowaniu temperatury w instalacjach rurociągowych, szczególnie w obiegach wodnych. Dzięki zastosowaniu specjalnego trzpienia kontaktowego, który jest dociskany do powierzchni rury za pomocą sprężyny, czujnik zapewnia doskonałe przyleganie. Taka konstrukcja gwarantuje szybką reakcję na zmiany temperatury oraz wysoką precyzję uzyskiwanych odczytów.
Kluczowe Cechy Produktu
- Szybka reakcja: Stała czasowa na poziomie około 16 sekund (przy zastosowaniu pasty termoprzewodzącej) pozwala na błyskawiczne wykrywanie zmian temperatury.
- Dokładny pomiar: Sprężynowy mechanizm dociskowy zapewnia stały i pewny kontakt z mierzoną powierzchnią, co jest kluczowe dla wiarygodności wyników.
- Szeroki zakres pracy: Urządzenie jest przystosowane do pracy w zakresie temperatur od -35°C do 90°C.
- Wytrzymała obudowa: Obudowa o klasie ochrony IP54, wykonana z materiałów odpornych na promieniowanie UV, gwarantuje długą żywotność i niezawodność nawet w trudnych warunkach otoczenia.
- Bezpieczeństwo: Czujnik działa w standardzie bezpiecznego napięcia niskiego (PELV) i spełnia normy jakości oraz bezpieczeństwa, w tym IEC/EN 60730-1.
Dostępne Warianty Czujnika
Produkt jest dostępny w kilku wersjach, co pozwala na dopasowanie go do specyficznych wymagań systemów automatyki. Dostępne typy pasywnych czujników pomiarowych to:
- Pt100 (01HT-1A)
- Pt1000 (01HT-1B)
- Ni1000 (01HT-1C)
- Ni1000TK5000 (01HT-1D)
- NTC1k8 (01HT-1F)
- NTC10k (01HT-1L)
- NTC20k (01HT-1Q)
Wskazówki Montażowe
Dla uzyskania optymalnej dokładności pomiaru zaleca się zastosowanie pasty przewodzącej ciepło, która minimalizuje wpływ temperatury otoczenia na odczyt. Urządzenie jest przeznaczone do zastosowania w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzany przez osoby posiadające odpowiednie kwalifikacje.
Zawartość Zestawu i Akcesoria
W opakowaniu wraz z czujnikiem znajduje się pas mocujący, przeznaczony do montażu na rurach o średnicy od 20 do 110 mm.
Jako akcesoria opcjonalne dostępne są:
- Pasta przewodząca ciepło.
- Dłuższy pas mocujący do rur o średnicy do 250 mm.
| Przegląd typów | |
|---|---|
| Wyjście pasywnego czujnika temperatury (01HT-1A): | Pt100 |
| Wyjście pasywnego czujnika temperatury (01HT-1B): | Pt1000 |
| Wyjście pasywnego czujnika temperatury (01HT-1C): | Ni1000 |
| Wyjście pasywnego czujnika temperatury (01HT-1D): | Ni1000TK5000 |
| Wyjście pasywnego czujnika temperatury (01HT-1F): | NTC1k8 |
| Wyjście pasywnego czujnika temperatury (01HT-1L): | NTC10k (10k2) |
| Wyjście pasywnego czujnika temperatury (01HT-1Q): | NTC20k |
| Dane techniczne | |
| Dane elektryczne - Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Dane elektryczne - Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne - Czynnik: | Woda |
| Dane pomiarowe - Wartości pomiarowe: | Temperatura |
| Specyfikacja aktywnego czujnika temperatury - Stała czasowa τ (63%) na rurociągu wodnym: | Z pastą przewodzącą ciepło, Typowo 16 s |
| Specyfikacja pasywnego czujnika temperatury - Zakres pomiarowy: | -35...90°C [-30...195°F] |
| Specyfikacja pasywnego czujnika temperatury - Prąd pomiarowy (Pt100): | <1 mA @ 0°C [32°F] |
| Specyfikacja pasywnego czujnika temperatury - Prąd pomiarowy (Pt1000): | <0.3 mA @ 0°C [32°F] |
| Specyfikacja pasywnego czujnika temperatury - Prąd pomiarowy (Ni1000): | <0.3 mA @ 0°C [32°F] |
| Specyfikacja pasywnego czujnika temperatury - Prąd pomiarowy (Ni1000TK5000): | <0.3 mA @ 0°C [32°F] |
| Specyfikacja pasywnego czujnika temperatury - Prąd pomiarowy (NTC1k8): | <0.1 mA @ 25°C [77°F] |
| Specyfikacja pasywnego czujnika temperatury - Prąd pomiarowy (NTC10k (10k2)): | <2 mA @ 25°C [77°F] |
| Specyfikacja pasywnego czujnika temperatury - Prąd pomiarowy (NTC20k): | <0.5 mA @ 25°C [77°F] |
| Specyfikacja pasywnego czujnika temperatury - Dokładność pomiaru temperatury (Czujniki pasywne): | w zależności od typu |
| Specyfikacja pasywnego czujnika temperatury - Dokładność pomiaru temperatury (Pt..): | Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] |
| Specyfikacja pasywnego czujnika temperatury - Dokładność pomiaru temperatury (Ni..): | ±0.4°C @ 0°C [±0.7°F @ 32°F] |
| Specyfikacja pasywnego czujnika temperatury - Dokładność pomiaru temperatury (NTC1k8): | ±0.5°C @ 25°C [±0.9°F @ 77°F] |
| Specyfikacja pasywnego czujnika temperatury - Dokładność pomiaru temperatury (NTC..): | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Specyfikacja pasywnego czujnika temperatury - Stała czasowa τ (63%) na rurociągu wodnym: | Z pastą przewodzącą ciepło, Typowo 16 s |
| Dane dotyczące bezpieczeństwa - Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Dane dotyczące bezpieczeństwa - Źródło zasilania UL: | Class 2 Supply |
| Dane dotyczące bezpieczeństwa - Kategoria ochronna obudowy IEC/EN: | IP54 |
| Dane dotyczące bezpieczeństwa - Stopień ochrony NEMA/UL: | NEMA 1 |
| Dane dotyczące bezpieczeństwa - Obudowa: | UL Enclosure Type 1 |
| Dane dotyczące bezpieczeństwa - Deklaracja zgodności UE: | Oznakowanie CE |
| Dane dotyczące bezpieczeństwa - Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Dane dotyczące bezpieczeństwa - Norma jakości: | ISO 9001 |
| Dane dotyczące bezpieczeństwa - UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Dane dotyczące bezpieczeństwa - Rodzaj czynności: | Type 1 |
| Dane dotyczące bezpieczeństwa - Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Dane dotyczące bezpieczeństwa - Method of mounting control: | Montaż natynkowy |
| Dane dotyczące bezpieczeństwa - Stopień zanieczyszczenia: | 2 |
| Dane dotyczące bezpieczeństwa - Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Dane dotyczące bezpieczeństwa - Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Dane dotyczące bezpieczeństwa - Temperatura czynnika: | -35...90°C [-30...195°F] |
| Dane dotyczące bezpieczeństwa - Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały - Obudowa (Pokrywa): | PC, pomarańczowa |
| Materiały - Obudowa (Spód): | PC, pomarańczowy |
| Materiały - Obudowa (Uszczelka): | NBR70, czarna |
| Materiały - Obudowa (Odporność): | Odporny na promieniowanie UV |
| Materiały - Przepust kablowy: | PA6, czerń |
| Części zawarte w zestawie | |
| Pas mocujący, do rur ø20…110 mm [0.8...4.3"]: | A-22P-A47 |
| Akcesoria opcjonalne | |
| Pas mocujący, do rur ø20…250 mm [0.8...9.8"]: | A-22P-A49 |
| Pasta przewodząca ciepło: | A-22P-A44 |
| Adapter przyłącza flex conduit, M20x1.5, do dławnicy kablowej 1x 6 mm, Wielopak 10 szt.: | A-22G-A01.1 |
| Masa | |
| Masa (Typ 01HT-1A): | 0.15 kg |
| Masa (Typ 01HT-1B): | 0.15 kg |
| Masa (Typ 01HT-1C): | 0.15 kg |
| Masa (Typ 01HT-1D): | 0.15 kg |
| Masa (Typ 01HT-1F): | 0.12 kg |
| Masa (Typ 01HT-1L): | 0.15 kg |
| Masa (Typ 01HT-1Q): | 0.15 kg |
