01MT-1B5
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Pt1000 |
| Zakres pomiarowy temperatury: | -35...70 °C |
| Rodzaj montażu: | Średni |
| Długość sondy: | 6 m |
Precyzyjny pomiar temperatury średniej

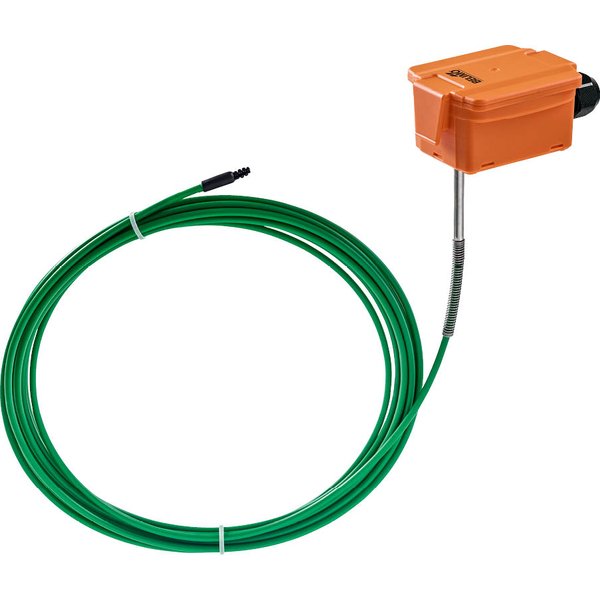

Czujnik temperatury średniej 01MT-1.. to zaawansowane urządzenie pomiarowe, zaprojektowane specjalnie do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Jego głównym zadaniem jest precyzyjny pomiar temperatury powietrza.
Wersje wyposażone w czujnik Pt1000 posiadają unikalną konstrukcję z jednym, ciągłym elementem pomiarowym na całej długości sondy. Taka budowa gwarantuje optymalną dokładność odczytów oraz skutecznie eliminuje problemy pomiarowe wynikające z uwarstwienia się powietrza w kanałach wentylacyjnych.
Najważniejsze cechy produktu
- Sygnał wyjściowy: Pasywny czujnik Pt1000.
- Medium pomiarowe: Powietrze.
- Zakres pomiarowy: od -35°C do 70°C.
- Dokładność: Klasa B, z tolerancją ±0.3°C przy 0°C.
- Wytrzymała obudowa: Wykonana z poliwęglanu (PC) odpornego na promieniowanie UV, o klasie ochrony IP65 / NEMA 4X.
- Proste podłączenie: Wtykany blok zacisków sprężynowych dla przewodów o przekroju do 2.5 mm².
Dostępne warianty długości sondy
- Model 01MT-1B4: Sonda o długości 3 m
- Model 01MT-1B5: Sonda o długości 6 m
- Model 01MT-1B8: Sonda o długości 15 m
Zawartość zestawu
Wraz z czujnikiem dostarczany jest kompletny zestaw montażowy, w skład którego wchodzą:
- Zestaw montażowy z 6 pałąkami (typ A-22D-A08)
- Płyta montażowa do obudowy (typ A-22D-A09)
Wskazówki dotyczące bezpieczeństwa i instalacji
Urządzenie jest przeznaczone wyłącznie do użytku w systemach HVAC. Montaż musi być wykonany przez osoby z odpowiednimi uprawnieniami, przy odłączonym zasilaniu elektrycznym. Produkt zawiera elementy elektroniczne i po zużyciu nie powinien być wyrzucany wraz z odpadami komunalnymi, lecz utylizowany zgodnie z obowiązującymi przepisami.
| Przegląd typów | |
|---|---|
| Typ 01MT-1B4 (Sygnał wyjściowy): | Pt1000 |
| Typ 01MT-1B4 (Długość sondy): | 3m |
| Typ 01MT-1B4 (Masa): | 0.17 kg |
| Typ 01MT-1B5 (Sygnał wyjściowy): | Pt1000 |
| Typ 01MT-1B5 (Długość sondy): | 6m |
| Typ 01MT-1B5 (Masa): | 0.21 kg |
| Typ 01MT-1B8 (Sygnał wyjściowy): | Pt1000 |
| Typ 01MT-1B8 (Długość sondy): | 15 m |
| Typ 01MT-1B8 (Masa): | 0.21 kg |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy: | -35...70°C [-30...160°F] |
| Prąd pomiarowy: | <0.3 mA @ 0°C [32°F] |
| Dokładność pomiaru temperatury: | Class B, ±0.3°C @ 0°C [±0.5°F @ 32° F] |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL Enclosure Type): | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -35...70°C [-30...160°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa - Pokrywa: | PC, pomarańczowa |
| Obudowa - Spód: | PC, pomarańczowy |
| Obudowa - Uszczelka: | NBR70, czarna |
| Obudowa - Odporność: | Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
