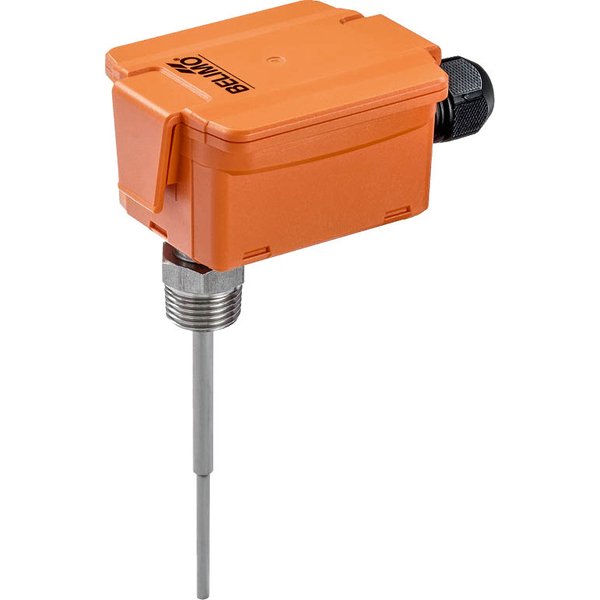

01PT-1BH
Szybkosprawny zanurzeniowy czujnik temperatury pasywny, Pt1000, Długość sondy 50 mm, Średnica sondy 6/4 mm
Kod produktu: 01PT-1BH
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Pt1000 |
| Zakres pomiarowy temperatury: | -50...160 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 50 mm |
Szybkosprawny zanurzeniowy czujnik temperatury
Zaprojektowany do precyzyjnego i szybkiego pomiaru temperatury cieczy, idealny do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Wyposażony w sondę pomiarową wykonaną ze stali nierdzewnej oraz solidną obudowę o stopniu ochrony IP65, gwarantującą niezawodność w wymagających warunkach.
Główne cechy produktu
- Szybka reakcja: Dzięki typowej stałej czasowej wynoszącej zaledwie 2,5 sekundy w wodzie, czujnik zapewnia błyskawiczny odczyt zmian temperatury.
- Wysoka odporność: Obudowa wykonana z poliwęglanu (PC) jest odporna na promieniowanie UV, a jej klasa szczelności IP65 / NEMA 4X chroni wewnętrzne komponenty przed pyłem i wodą.
- Trwała konstrukcja: Sonda pomiarowa wykonana jest z wysokiej jakości stali nierdzewnej V4A (1.4404, 1.4571) i posiada gwint przyłączeniowy R 1/2″ oraz ciśnienie znamionowe PN10.
- Dokładne pomiary: Czujnik oferuje wysoką dokładność, zależną od wybranego wariantu, np. ±0.3°C przy 0°C dla modeli Pt1000 (Klasa B).
- Łatwa instalacja: Wyposażony w wtykany blok zacisków sprężynowych (do 2.5 mm²) oraz dławnicę kablową z odciążeniem, co ułatwia i przyspiesza montaż.
Dostępne warianty
Produkt jest dostępny w wielu konfiguracjach, aby sprostać różnorodnym wymaganiom aplikacji. Możliwy jest wybór spośród różnych elementów pomiarowych (Pt1000, Ni1000TK5000, NTC10k) oraz trzech standardowych długości sondy: 50 mm, 100 mm oraz 200 mm.
Kluczowe dane techniczne
- Medium pomiarowe: Woda, Powietrze
- Zakresy pomiarowe:
- Pt.., Ni.. : -50 do 160°C
- NTC.. : -50 do 150°C
- Temperatura otoczenia pracy: -35 do 50°C
- Klasa ochronności: III (PELV)
| Dane ogólne | |
|---|---|
| Typ produktu: | Szybkosprawny zanurzeniowy czujnik temperatury |
| Zastosowanie: | Pomiar temperatury cieczy |
| Sygnał wyjściowy: | Pt1000 Ni1000TK5000 NTC10k (10k2) |
| Długość sondy: | 50 mm 100 mm 200 mm |
| Średnica sondy: | 6/4 mm |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze Woda |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | Pt.., Ni.. : -50...160°C [-60...320°F] NTC.. : -50...150°C [-60...300°F] |
| Prąd pomiarowy: | Pt1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC10k (10k2): <2 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: | Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: | Typowo 2,5 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL): | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | Pt.., Ni.. : -50...160°C [-60...320°F] NTC.. : -50...150°C [-60...300°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa - Pokrywa: | PC, pomarańczowa |
| Obudowa - Spód: | PC, pomarańczowy |
| Obudowa - Uszczelka: | NBR70, czarna |
| Obudowa - Cechy: | Odporny na promieniowanie UV |
| Przepust kablowy - Adapter wtykowy: | PA66, czarny |
| Przepust kablowy - Nakrętka: | PA6, czarna |
| Rurka czujnika - Materiał: | Stal nierdzewna V4A (1.4404, 1.4571) |
| Rurka czujnika - Gwint: | R 1/2″ |
| Rurka czujnika - Ciśnienie znamionowe: | PN10 |
| Masa | |
| Masa: | Od 0.17 kg (dla sondy 50/100 mm) do 0.19 kg (dla sondy 200 mm) |
