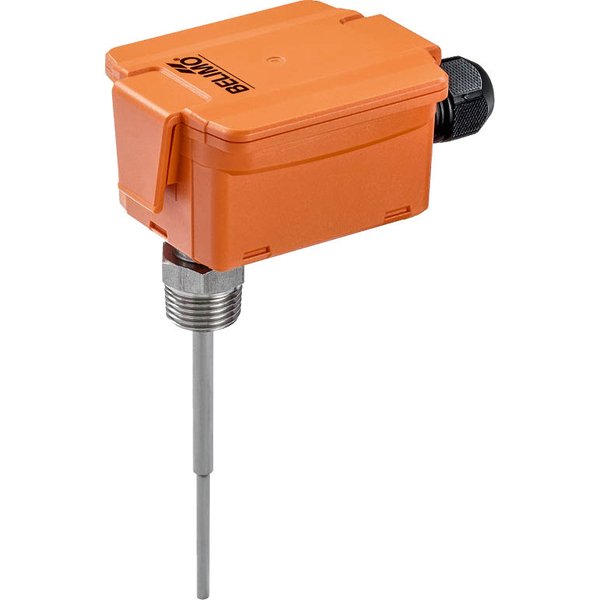

01PT-1BL
Szybkosprawny zanurzeniowy czujnik temperatury pasywny, Pt1000, Długość sondy 100 mm, Średnica sondy 6/4 mm
Kod produktu: 01PT-1BL
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Pt1000 |
| Zakres pomiarowy temperatury: | -50...160 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 100 mm |
Szybkosprawny zanurzeniowy czujnik temperatury
Zaprojektowany do precyzyjnego i szybkiego pomiaru temperatury w mediach płynnych, takich jak woda. Czujnik wyposażony jest w sondę wykonaną ze stali nierdzewnej, dostępną w trzech długościach (50, 100 lub 200 mm) oraz standardowe złącze gwintowane R 1/2″. Wytrzymała obudowa gwarantuje wysoki stopień ochrony IP65 / NEMA 4X.
Główne cechy produktu
- Szybka reakcja: Krótki czas odpowiedzi, ze stałą czasową (τ63%) wynoszącą typowo 2,5 sekundy w instalacji wodnej, co zapewnia błyskawiczne odczyty zmian temperatury.
- Wysokiej jakości materiały: Sonda pomiarowa wykonana jest z wytrzymałej stali nierdzewnej V4A (1.4404/1.4571), a obudowa z odpornego na promieniowanie UV poliwęglanu.
- Wysoki stopień ochrony: Obudowa o klasie ochronności IP65 / NEMA 4X skutecznie chroni wewnętrzne komponenty przed pyłem i strumieniami wody.
- Prosty montaż: Podłączenie elektryczne realizowane jest za pomocą wtykanych zacisków sprężynowych (do 2.5 mm²), a dławnica kablowa z odciążeniem ułatwia bezpieczne wprowadzenie przewodu.
- Różnorodność sygnałów: Urządzenie jest dostępne w wariantach z najpopularniejszymi elementami pomiarowymi: Pt1000, Ni1000TK5000 oraz NTC10k.
Zastosowanie
Czujnik przeznaczony jest do wykorzystania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Idealnie sprawdza się w systemach, gdzie kluczowe jest monitorowanie temperatury cieczy w rurociągach.
| Ogólne | |
|---|---|
| Typ czujnika: | Szybkosprawny zanurzeniowy |
| Zastosowanie: | Pomiar temperatury cieczy |
| Typy sygnału wyjściowego: | Pt1000, Ni1000TK5000, NTC10k (10k2) |
| Długości sondy: | 50, 100, 200 mm |
| Średnica sondy: | 6/4 mm |
| Materiał sondy: | Stal nierdzewna |
| Złącze procesowe: | R 1/2" |
| Stopień ochrony obudowy: | IP65 / NEMA 4X |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze, Woda |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy (Pt.., Ni..): | -50...160°C [-60...320°F] |
| Zakres pomiarowy (NTC..): | -50...150°C [-60...300°F] |
| Prąd pomiarowy (Pt1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000TK5000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (NTC10k (10k2)): | <2 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury (Pt..): | Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] |
| Dokładność pomiaru temperatury (Ni..): | ±0.4°C @ 0°C [±0.7°F @ 32°F] |
| Dokładność pomiaru temperatury (NTC..): | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: | Typowo 2,5 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL Enclosure Type): | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika (Pt.., Ni..): | -50...160°C [-60...320°F] |
| Temperatura czynnika (NTC..): | -50...150°C [-60...300°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa (Pokrywa): | PC, pomarańczowa |
| Obudowa (Spód): | PC, pomarańczowy |
| Obudowa (Uszczelka): | NBR70, czarna |
| Obudowa (Dodatkowo): | Odporny na promieniowanie UV |
| Przepust kablowy (Adapter wtykowy): | PA66, czarny |
| Przepust kablowy (Nakrętka): | PA6, czarna |
| Rurka czujnika: | Stal nierdzewna V4A (1.4404, 1.4571) |
| Gwint: | R 1/2″ |
| Ciśnienie znamionowe: | PN10 |
| Masa | |
| Masa (w zależności od długości sondy): | 0.17 - 0.19 kg |
