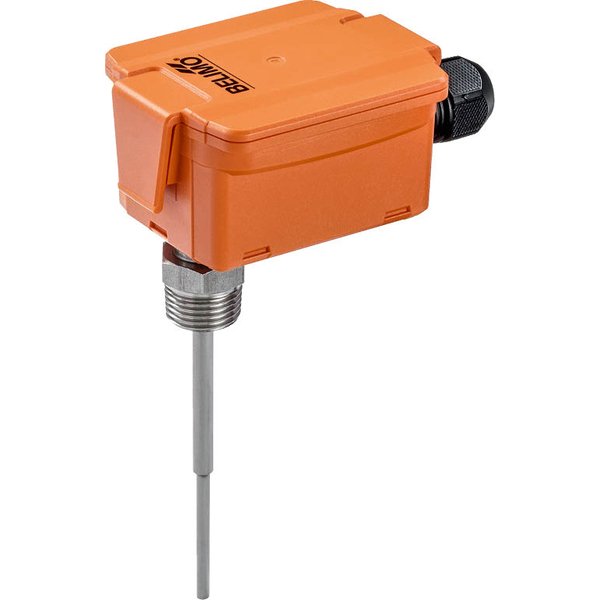

01PT-1BP
Szybkosprawny zanurzeniowy czujnik temperatury pasywny, Pt1000, Długość sondy 200 mm, Średnica sondy 6/4 mm
Kod produktu: 01PT-1BP
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Pt1000 |
| Zakres pomiarowy temperatury: | -50...160 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 200 mm |
Szybki i niezawodny pomiar temperatury w cieczach
Zanurzeniowy czujnik temperatury 01PT-1.. to urządzenie zaprojektowane do precyzyjnego i szybkiego pomiaru temperatury w cieczach. Jest to idealne rozwiązanie do zastosowań w stacjonarnych systemach ogrzewania, wentylacji i klimatyzacji (HVAC), gdzie kluczowa jest niezawodność i dokładność pomiaru.
Główne cechy produktu:
- Szybka reakcja: Dzięki niskiej stałej czasowej, wynoszącej typowo 2,5 sekundy, czujnik błyskawicznie reaguje na zmiany temperatury medium.
- Solidna konstrukcja: Sonda pomiarowa wykonana jest z wysokiej jakości stali nierdzewnej V4A i wyposażona w przyłącze procesowe z gwintem R 1/2″, przystosowane do ciśnienia znamionowego PN10.
- Różne długości sondy: Dostępność w trzech standardowych długościach (50 mm, 100 mm, 200 mm) pozwala na dopasowanie do różnych wymagań instalacyjnych.
- Wysoka klasa ochrony: Wytrzymała obudowa o stopniu ochrony IP65 / NEMA 4X, wykonana z materiału odpornego na promieniowanie UV, zapewnia skuteczną ochronę przed pyłem i wodą.
- Wszechstronność: Urządzenie jest kompatybilne z różnymi pasywnymi elementami pomiarowymi, w tym Pt1000, Ni1000TK5000 oraz NTC10k, co umożliwia integrację z wieloma systemami automatyki.
- Łatwy montaż: Podłączenie elektryczne jest uproszczone dzięki zastosowaniu wtykanych zacisków sprężynowych oraz dławnicy kablowej z odciążeniem dla przewodów o średnicy 6-8 mm.
| Ogólne | |
|---|---|
| Typ produktu: | Szybkosprawny zanurzeniowy czujnik temperatury |
| Zastosowanie: | Do pomiaru temperatury cieczy |
| Długość sondy: | 50 / 100 / 200 mm |
| Średnica sondy: | 6/4 mm |
| Złącze procesowe: | R 1/2" |
| Masa: | 0.17 – 0.19 kg |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze, Woda |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy: |
Pt.., Ni.. : -50...160°C [-60...320°F] NTC.. : -50...150°C [-60...300°F] |
| Prąd pomiarowy: |
Pt1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC10k (10k2): <2 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: |
Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: | Typowo 2,5 s |
| Dane dotyczące bezpieczeństwa i warunków środowiskowych | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL Enclosure Type): | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: |
Pt.., Ni.. : -50...160°C [-60...320°F] NTC.. : -50...150°C [-60...300°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Materiał obudowy: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna |
| Odporność obudowy: | Odporny na promieniowanie UV |
| Materiał przepustu kablowego: | Adapter wtykowy: PA66, czarny; Nakrętka: PA6, czarna |
| Materiał rurki czujnika: | Stal nierdzewna V4A (1.4404, 1.4571) |
| Ciśnienie znamionowe rurki czujnika: | PN10 |
