01PT-1DL
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Ni1000TK5000 |
| Zakres pomiarowy temperatury: | -50...160 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 100 mm |

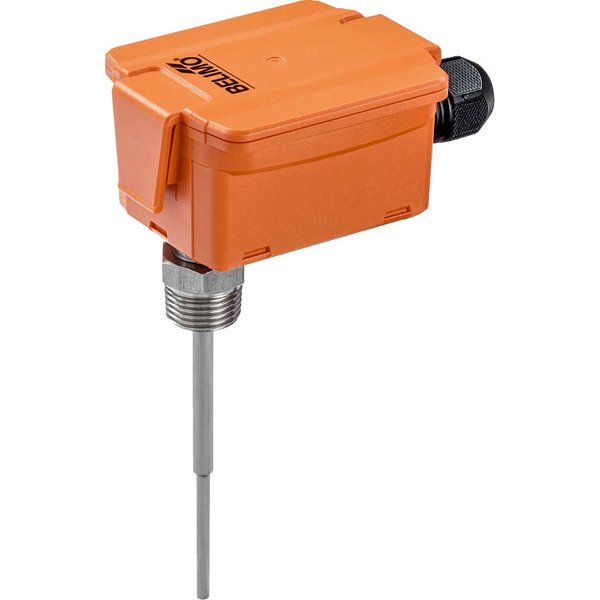

Szybkosprawny czujnik zanurzeniowy do pomiaru temperatury
Zaprojektowany do precyzyjnego pomiaru temperatury cieczy, ten szybki czujnik zanurzeniowy jest idealnym rozwiązaniem dla stacjonarnych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie jest przeznaczone do pracy w mediach takich jak woda i powietrze, zapewniając niezawodne odczyty w szerokim zakresie temperatur.
Kluczowe cechy produktu
- Błyskawiczna reakcja: Dzięki krótkiej stałej czasowej, wynoszącej typowo 2,5 sekundy w rurze wodnej, czujnik zapewnia szybką odpowiedź na zmiany temperatury.
- Wytrzymała konstrukcja: Obudowa o klasie szczelności IP65 / NEMA 4X, wykonana z odpornego na promieniowanie UV poliwęglanu w kolorze pomarańczowym, gwarantuje niezawodność w trudnych warunkach.
- Wysokiej jakości materiały: Rurka czujnika wykonana jest ze stali nierdzewnej V4A, co zapewnia długą żywotność i odporność na korozję.
- Standardowy montaż: Zintegrowany gwint przyłączeniowy R 1/2″ ułatwia instalację w typowych systemach rurociągów. Ciśnienie znamionowe wynosi PN10.
- Wysoka dokładność: Czujnik oferuje wysoką dokładność pomiaru, zależną od wybranego wariantu (np. ±0.3°C dla Pt1000, ±0.2°C dla NTC10k).
Dostępne warianty
Czujnik jest dostępny w wielu konfiguracjach, aby sprostać różnorodnym wymaganiom aplikacji. Oferujemy modele z różnymi elementami pomiarowymi: Pt1000, Ni1000TK5000 oraz NTC10k. Każdy z typów jest dostępny z sondą o długości 50 mm, 100 mm lub 200 mm.
Podłączenie i instalacja
Montaż elektryczny jest uproszczony dzięki zastosowaniu wtykanych zacisków sprężynowych, które obsługują przewody o przekroju do 2.5 mm². Dławnica kablowa z odciążeniem jest przystosowana do kabli o średnicy od 6 do 8 mm. Urządzenie spełnia normy IEC/EN 60730-1 oraz posiada certyfikaty CE i cULus.
| Dane ogólne | |
|---|---|
| Średnica sondy: | 6/4 mm |
| Złącze: | R 1/2" |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze, Woda |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy: | Pt.., Ni.. : -50...160°C [-60...320°F] NTC.. : -50...150°C [-60...300°F] |
| Prąd pomiarowy: | Pt1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC10k (10k2): <2 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: | Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: | Typowo 2,5 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL): | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | Pt.., Ni.. : -50...160°C [-60...320°F] NTC.. : -50...150°C [-60...300°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Przepust kablowy: | Adapter wtykowy: PA66, czarny Nakrętka: PA6, czarna |
| Rurka czujnika: | Stal nierdzewna V4A (1.4404, 1.4571) Gwint R 1/2″ Ciśnienie znamionowe PN10 |
