01PT-1LH
Szybkosprawny zanurzeniowy czujnik temperatury pasywny, NTC10k (10k2), Długość sondy 50 mm, Średnica sondy 6/4 mm
Kod produktu: 01PT-1LH
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC10k (10k2) |
| Zakres pomiarowy temperatury: | -50...150 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 50 mm |
Szybki i precyzyjny pomiar temperatury cieczy

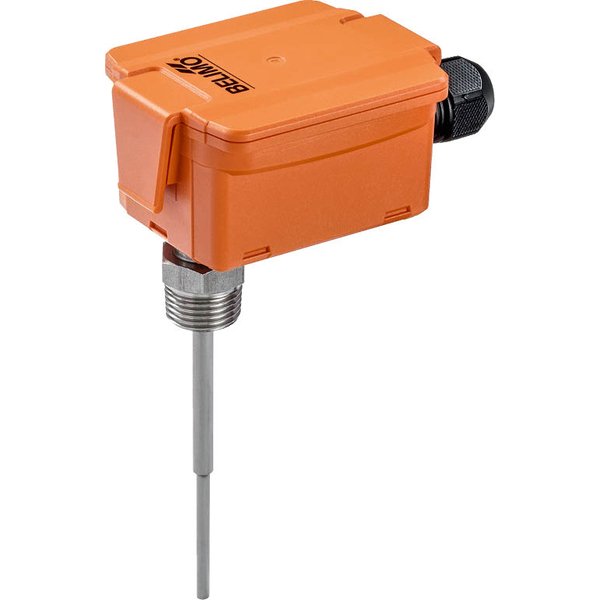

Zanurzeniowy czujnik temperatury 01PT-1.. to urządzenie zaprojektowane do precyzyjnego i szybkiego pomiaru temperatury w cieczach, takich jak woda, oraz w powietrzu. Wyposażony jest w sondę pomiarową wykonaną ze stali nierdzewnej oraz gwint przyłączeniowy R 1/2", co ułatwia jego montaż w instalacji.
Kluczowe cechy produktu
- Błyskawiczna reakcja: Dzięki niskiej stałej czasowej, wynoszącej typowo 2,5 sekundy w instalacji wodnej, czujnik natychmiastowo reaguje na zmiany temperatury medium.
- Wysoka dokładność: Zapewnia precyzyjne odczyty z dokładnością sięgającą ±0.2°C przy 25°C (dla czujników NTC), co jest kluczowe dla efektywnego sterowania systemami.
- Wytrzymała konstrukcja: Obudowa o wysokiej klasie szczelności IP65 / NEMA 4X, wykonana z materiału odpornego na promieniowanie UV, gwarantuje długą żywotność i niezawodność nawet w trudnych warunkach.
- Jakość materiałów: Sonda pomiarowa została wykonana z wysokogatunkowej stali nierdzewnej V4A (1.4404 / 1.4571) i jest przystosowana do pracy w instalacjach o ciśnieniu znamionowym PN10.
- Łatwa instalacja: Montaż przewodów jest prosty i bezpieczny dzięki zastosowaniu wtykanych bloków zacisków sprężynowych oraz dławnicy kablowej z odciążeniem.
Zastosowanie
Czujnik został stworzony z myślą o zastosowaniach w stacjonarnych systemach HVAC (ogrzewanie, wentylacja, klimatyzacja), gdzie kluczowa jest niezawodność i dokładność pomiaru temperatury czynnika.
Dostępne warianty
Produkt jest oferowany w różnych konfiguracjach, aby idealnie dopasować go do wymagań konkretnej instalacji:
- Długości sondy: 50 mm, 100 mm oraz 200 mm.
- Typy elementów pomiarowych: Pt1000, Ni1000TK5000 oraz NTC10k.
| Charakterystyka ogólna | |
|---|---|
| Typ produktu: | Szybkosprawny zanurzeniowy czujnik temperatury |
| Przeznaczenie: | Do pomiaru temperatury cieczy |
| Sygnał wyjściowy: | Pt1000, Ni1000TK5000, NTC10k (10k2) |
| Długość sondy: | 50 mm, 100 mm, 200 mm |
| Średnica sondy: | 6/4 mm |
| Złącze: | R 1/2" |
| Masa: | W zależności od długości sondy: 0.17 - 0.19 kg |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze, Woda |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy: | Pt.., Ni.. : -50...160°C [-60...320°F] NTC.. : -50...150°C [-60...300°F] |
| Prąd pomiarowy: | Pt1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC10k (10k2): <2 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: | Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: | Typowo 2,5 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL Enclosure Type): | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | Pt.., Ni.. : -50...160°C [-60...320°F] NTC.. : -50...150°C [-60...300°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Przepust kablowy: | Adapter wtykowy: PA66, czarny Nakrętka: PA6, czarna |
| Rurka czujnika: | Stal nierdzewna V4A (1.4404, 1.4571) Gwint R 1/2″ Ciśnienie znamionowe PN10 |
