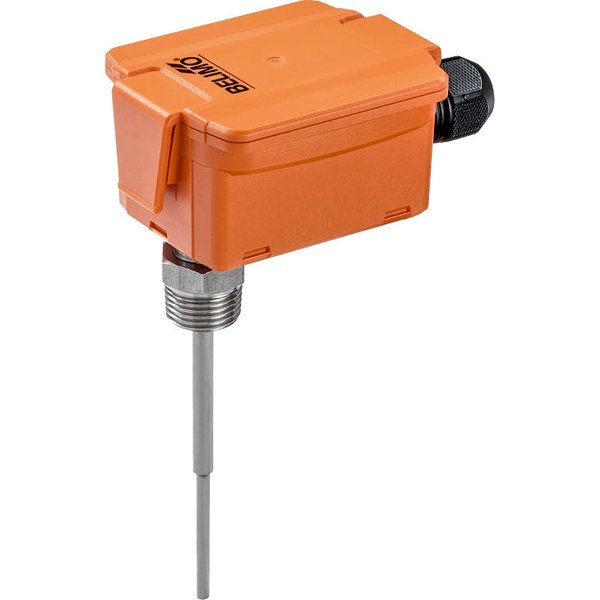

01PT-1LL
Szybkosprawny zanurzeniowy czujnik temperatury pasywny, NTC10k (10k2), Długość sondy 100 mm, Średnica sondy 6/4 mm
Kod produktu: 01PT-1LL
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC10k (10k2) |
| Zakres pomiarowy temperatury: | -50...150 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 100 mm |
Szybki i niezawodny czujnik zanurzeniowy do pomiaru temperatury
Prezentujemy szybki i dokładny zanurzeniowy czujnik temperatury, stworzony z myślą o precyzyjnym pomiarze temperatury cieczy, takich jak woda. Zaprojektowany do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), stanowi solidne i niezawodne rozwiązanie.
Główne cechy produktu
- Szybka reakcja: Niezwykle krótki czas odpowiedzi, ze stałą czasową wynoszącą typowo 2,5 sekundy w instalacji wodnej.
- Wysoka dokładność pomiaru: Gwarancja precyzji dzięki wysokiej klasie czujników (np. ±0.2°C dla NTC przy 25°C, ±0.3°C dla Pt przy 0°C).
- Trwała i szczelna obudowa: Stopień ochrony IP65 / NEMA 4X zapewnia odporność na pył i wodę, chroniąc wewnętrzne komponenty.
- Szeroki wybór wariantów: Dostępny z różnymi typami czujników (Pt1000, Ni1000TK5000, NTC10k) oraz trzema długościami sondy (50 mm, 100 mm, 200 mm), co pozwala na idealne dopasowanie do instalacji.
Budowa i materiały
Czujnik został wykonany z materiałów najwyższej jakości, aby zapewnić długotrwałą i bezawaryjną pracę.
- Sonda pomiarowa: Wykonana z wysokiej jakości stali nierdzewnej V4A (1.4404 / 1.4571), co gwarantuje długą żywotność i odporność na korozję.
- Przyłącze procesowe: Wyposażona w standardowy gwint R 1/2″ dla łatwego montażu. Ciśnienie znamionowe wynosi PN10.
- Obudowa: Wykonana z wytrzymałego, pomarańczowego poliwęglanu (PC) odpornego na promieniowanie UV.
- Podłączenie elektryczne: Proste i bezpieczne podłączenie za pomocą wtykanych zacisków sprężynowych (do 2.5 mm²) oraz dławnicy kablowej dla przewodów o średnicy 6-8 mm.
| Dane elektryczne | |
|---|---|
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze Woda |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy: | Pt.., Ni.. : -50...160°C [-60...320°F] NTC.. : -50...150°C [-60...300°F] |
| Prąd pomiarowy: | Pt1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC10k (10k2): <2 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: | Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: | Typowo 2,5 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | Pt.., Ni.. : -50...160°C [-60...320°F] NTC.. : -50...150°C [-60...300°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Przepust kablowy: | Adapter wtykowy: PA66, czarny Nakrętka: PA6, czarna |
| Rurka czujnika: | Stal nierdzewna V4A (1.4404, 1.4571) Gwint R 1/2″ Ciśnienie znamionowe PN10 |
