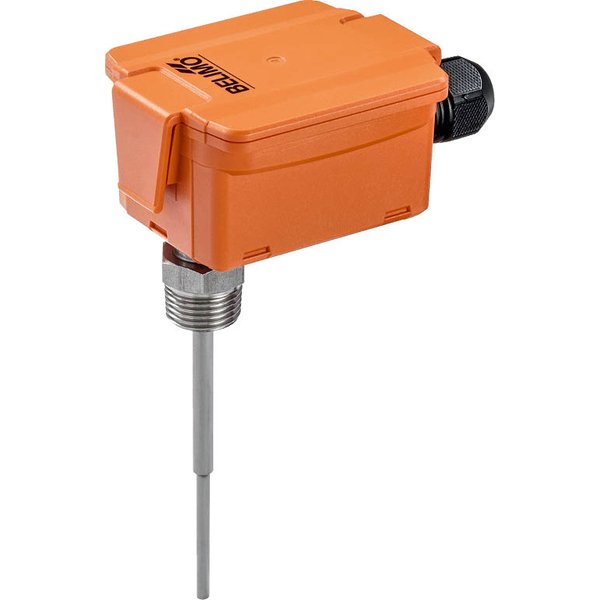

01PT-1LP
Szybkosprawny zanurzeniowy czujnik temperatury pasywny, NTC10k (10k2), Długość sondy 200 mm, Średnica sondy 6/4 mm
Kod produktu: 01PT-1LP
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC10k (10k2) |
| Zakres pomiarowy temperatury: | -50...150 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 200 mm |
Zanurzeniowy czujnik do pomiaru temperatury cieczy
Czujnik zanurzeniowy przeznaczony do szybkiego i precyzyjnego pomiaru temperatury w mediach płynnych. Jest to idealne rozwiązanie dla stacjonarnych instalacji grzewczych, wentylacyjnych oraz klimatyzacyjnych (HVAC). Wyposażony w sondę ze stali nierdzewnej oraz gwint przyłączeniowy R 1/2", gwarantuje łatwy montaż i niezawodną pracę.
Główne cechy produktu
- Szybka reakcja na zmiany temperatury: Krótki czas odpowiedzi (stała czasowa typowo 2,5 sekundy w wodzie) zapewnia dokładne monitorowanie dynamicznych procesów.
- Różne warianty pomiarowe: Dostępny z różnymi elementami czujnikowymi (Pt1000, Ni1000TK5000, NTC10k) oraz w trzech długościach sondy (50 mm, 100 mm, 200 mm), co pozwala na dopasowanie do specyficznych wymagań aplikacji.
- Wysoka dokładność pomiaru: Gwarantuje precyzyjne odczyty temperatury, z dokładnością zależną od wybranego typu czujnika (np. ±0.2°C dla NTC, ±0.3°C dla Pt1000).
Budowa i materiały
- Trwała sonda pomiarowa: Sonda wykonana jest z wysokiej jakości stali nierdzewnej (V4A), co zapewnia odporność na korozję. Wyposażona jest w standardowy gwint przyłączeniowy R 1/2″ i przystosowana do pracy przy ciśnieniu do PN10.
- Solidna i szczelna obudowa: Obudowa wykonana z poliwęglanu odpornego na promieniowanie UV zapewnia wysoki stopień ochrony IP65 (NEMA 4X), chroniąc wewnętrzne komponenty przed pyłem i wodą.
- Łatwa instalacja: Wyposażony w dławnicę kablową z odciążeniem dla przewodów o średnicy 6-8 mm oraz wtykane zaciski sprężynowe (do 2,5 mm²), co znacznie upraszcza i przyspiesza podłączenie elektryczne.
| Dane elektryczne | |
|---|---|
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze, Woda |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy: | Pt.., Ni.. : -50...160°C [-60...320°F]; NTC.. : -50...150°C [-60...300°F] |
| Prąd pomiarowy: | Pt1000: <0.3 mA @ 0°C [32°F]; Ni1000TK5000: <0.3 mA @ 0°C [32°F]; NTC10k (10k2): <2 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: | Czujniki pasywne w zależności od typu (Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F]; Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F]; NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F]) |
| Stała czasowa τ (63%) w rurze wodnej: | Typowo 2,5 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL): | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | Pt.., Ni.. : -50...160°C [-60...320°F]; NTC.. : -50...150°C [-60...300°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | Adapter wtykowy: PA66, czarny; Nakrętka: PA6, czarna |
| Rurka czujnika: | Stal nierdzewna V4A (1.4404, 1.4571) |
| Gwint: | R 1/2″ |
| Ciśnienie znamionowe: | PN10 |
| Wymiary i masa | |
| Długość sondy: | 50/100/200 mm |
| Średnica sondy: | 6/4 mm |
| Masa: | 0.17 – 0.19 kg |
