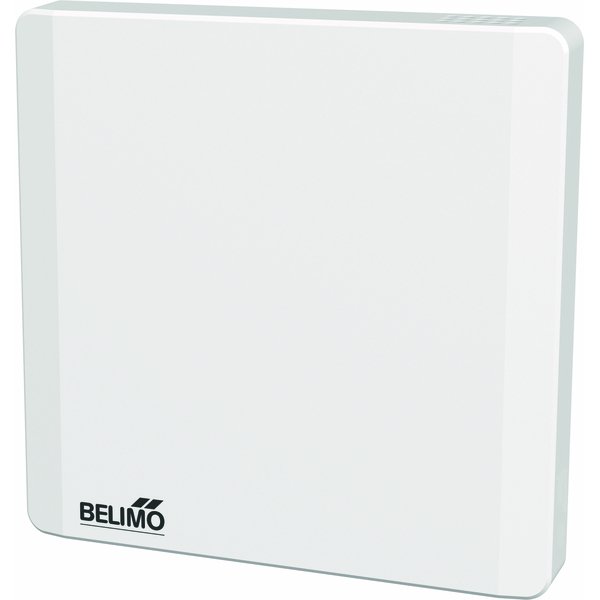

01RT-1C-0
| Wartości pomiarowe: | Temperatura |
| Typ jednostki: | Czujnik pomieszczeniowy |
| Sygnał wyjściowy: | Ni1000 |
Precyzyjny Pomiar Temperatury w Pomieszczeniach
Czujnik ten został zaprojektowany do dokładnego monitorowania temperatury powietrza wewnątrz budynków. Jest to idealne rozwiązanie do zastosowań w systemach automatyki budynkowej, gdzie kluczowe jest utrzymanie stabilnych warunków termicznych.
Uniwersalna Kompatybilność
Jedną z kluczowych zalet produktu jest jego uniwersalność. Czujnik można bez problemu zintegrować z większością istniejących na rynku regulatorów, również tych pochodzących od innych producentów, co czyni go elastycznym wyborem przy modernizacji lub rozbudowie instalacji.
Szeroka Gama Dostępnych Wariantów
Produkt jest dostępny w wielu wersjach z różnymi elementami pomiarowymi, co pozwala na dopasowanie go do specyficznych wymagań systemowych. Dostępne są między innymi następujące typy czujników:
- Pt1000
- Ni1000
- Ni1000TK5000
- NTC1k8
- NTC10k (10k2)
- NTC10k Pre (10k3)
- NTC20k
Praktyczna Konstrukcja i Łatwy Montaż
Obudowa czujnika została wykonana z trwałego poliwęglanu w kolorze białym (RAL 9003), co zapewnia estetyczny wygląd. Przemyślana konstrukcja ułatwia instalację – urządzenie posiada zaciski sprężynowe do przewodów o przekroju 0.5 do 1.5 mm². Dodatkowo, szerokie otwory z tyłu obudowy (do montażu podtynkowego) oraz na jej górze i spodzie (do okablowania natynkowego) gwarantują wygodę podczas podłączania. W zestawie znajdują się niezbędne śruby montażowe.
Zastosowanie i Niezawodność
Czujnik jest przeznaczony do pracy w stacjonarnych systemach ogrzewania, wentylacji i klimatyzacji (HVAC) w zakresie temperatur od 0 do 50°C. Produkt spełnia rygorystyczne normy jakościowe, co potwierdza certyfikat ISO 9001 oraz zgodność z normami IEC/EN 60730. Posiada klasę ochronności IP30 i jest oznaczony znakiem CE, co świadczy o jego bezpieczeństwie i dopuszczeniu do użytku na rynku europejskim.
| Przegląd typów | |
|---|---|
| Typ 01RT-1B-0: | Pt1000 |
| Typ 01RT-1C-0: | Ni1000 |
| Typ 01RT-1D-0: | Ni1000TK5000 |
| Typ 01RT-1F-0: | NTC1k8 |
| Typ 01RT-1L-0: | NTC10k (10k2) |
| Typ 01RT-1M-0: | NTC10k Pre (10k3) |
| Typ 01RT-1Q-0: | NTC20k |
| Dane elektryczne | |
| Połączenie elektryczne: | Zacisk sprężynowy 0.5...1.5 mm² |
| Wejście kablowe: | Szerokie otwory z tyłu (do okablowania w ścianie) oraz na górze / na spodzie (do okablowania naściennego) |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy: | 0...50°C [32...122°F] |
| Prąd pomiarowy (Pt1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000 (JCI)): | <5 mA @ 21°C [70°F] |
| Prąd pomiarowy (Ni1000TK5000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (NTC1k8): | <0.1 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC10k (10k2)): | <2 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC10k Pre (10k3)): | <2.7 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC20k): | <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury (Pt..): | Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] |
| Dokładność pomiaru temperatury (Ni..): | ±0.4°C @ 0°C [±0.7°F @ 32°F] |
| Dokładność pomiaru temperatury (NTC1k8): | ±0.5°C @ 25°C [±0.9°F @ 77°F] |
| Dokładność pomiaru temperatury (NTC..): | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w pomieszczeniu: | Typowo 360 s |
| Współczynnik sprzężenia cieplnego ze ścianą: | 35 % |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP30 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-9 |
| Norma jakości: | ISO 9001 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -20...60°C [-4...140°F] |
| Materiały | |
| Obudowa: | Poliwęglan, biały, RAL 9003 |
| Masa | |
| Masa: | 0.048 kg |
