01RT-1D-0
| Wartości pomiarowe: | Temperatura |
| Typ jednostki: | Czujnik pomieszczeniowy |
| Sygnał wyjściowy: | Ni1000TK5000 |

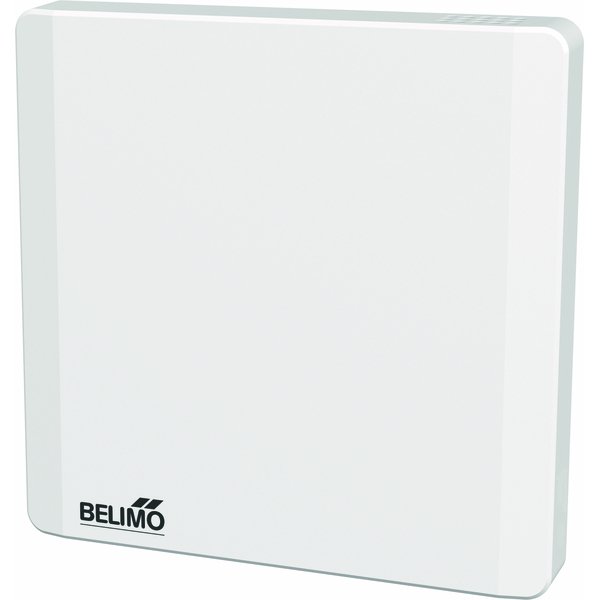

Pomieszczeniowy czujnik temperatury 01RT-1..
Czujnik 01RT-1.. jest przeznaczony do precyzyjnego pomiaru temperatury powietrza wewnątrz pomieszczeń. Jego uniwersalna konstrukcja zapewnia wysoką kompatybilność, co pozwala na łatwe podłączenie go do istniejących regulatorów różnych producentów. Urządzenie dedykowane jest do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
Kluczowe cechy produktu:
- Zakres pomiarowy: Urządzenie mierzy temperaturę w zakresie od 0 do 50°C.
- Solidna konstrukcja: Obudowa wykonana jest z wytrzymałego poliwęglanu w kolorze białym (RAL 9003) i posiada stopień ochrony IP30.
- Prosty montaż: Połączenie elektryczne realizowane jest za pomocą zacisków sprężynowych dla przewodów o przekroju od 0.5 do 1.5 mm².
- Elastyczne prowadzenie przewodów: Szerokie otwory z tyłu obudowy ułatwiają okablowanie podtynkowe, a dodatkowe otwory na górze i na dole są przystosowane do montażu natynkowego.
- Bezpieczeństwo i jakość: Czujnik spełnia normy IEC/EN 60730-1 oraz IEC/EN 60730-2-9, posiada oznaczenie CE i jest produkowany zgodnie ze standardem jakości ISO 9001. Urządzenie pracuje w III klasie ochronności (napięcie bezpieczne PELV).
Dostępne warianty czujników:
Czujnik jest dostępny w kilku wersjach z różnymi pasywnymi elementami pomiarowymi, aby zapewnić zgodność z szeroką gamą systemów:
- 01RT-1B-0: Pt1000
- 01RT-1C-0: Ni1000
- 01RT-1D-0: Ni1000TK5000
- 01RT-1F-0: NTC1k8
- 01RT-1L-0: NTC10k (10k2)
- 01RT-1M-0: NTC10k Pre (10k3)
- 01RT-1Q-0: NTC20k
Dokładność pomiaru
Dokładność pomiaru temperatury zależy od zastosowanego elementu czujnikowego i wynosi odpowiednio:
- dla czujników NTC: ±0.2°C przy 25°C,
- dla czujników Pt: ±0.3°C przy 0°C (Klasa B),
- dla czujników Ni: ±0.4°C przy 0°C.
Uwagi dotyczące instalacji
Montaż powinien być wykonywany przez osoby z odpowiednimi uprawnieniami, przy odłączonym zasilaniu. W przypadku stosowania długich przewodów należy uwzględnić ich rezystancję, która może wpłynąć na dokładność pomiaru. Urządzenie zawiera elementy elektroniczne i po zużyciu należy je zutylizować zgodnie z obowiązującymi przepisami.
Zawartość zestawu
W opakowaniu znajdują się śruby niezbędne do montażu czujnika.
| Przegląd typów | |
|---|---|
| 01RT-1B-0: | Pt1000 |
| 01RT-1C-0: | Ni1000 |
| 01RT-1D-0: | Ni1000TK5000 |
| 01RT-1F-0: | NTC1k8 |
| 01RT-1L-0: | NTC10k (10k2) |
| 01RT-1M-0: | NTC10k Pre (10k3) |
| 01RT-1Q-0: | NTC20k |
| Dane techniczne | |
| Dane elektryczne | |
| Połączenie elektryczne: | Zacisk sprężynowy 0.5...1.5 mm² |
| Wejście kablowe: | Szerokie otwory z tyłu (do okablowania w ścianie) oraz na górze / na spodzie (do okablowania naściennego) |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] |
| Prąd pomiarowy Pt1000: | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy Ni1000 (JCI): | <5 mA @ 21°C [70°F] |
| Prąd pomiarowy Ni1000TK5000: | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy NTC1k8: | <0.1 mA @ 25°C [77°F] |
| Prąd pomiarowy NTC10k (10k2): | <2 mA @ 25°C [77°F] |
| Prąd pomiarowy NTC10k Pre (10k3): | <2.7 mA @ 25°C [77°F] |
| Prąd pomiarowy NTC20k: | <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury Pt..: | Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] |
| Dokładność pomiaru temperatury Ni..: | ±0.4°C @ 0°C [±0.7°F @ 32°F] |
| Dokładność pomiaru temperatury NTC1k8: | ±0.5°C @ 25°C [±0.9°F @ 77°F] |
| Dokładność pomiaru temperatury NTC..: | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w pomieszczeniu: | Typowo 360 s |
| Współczynnik sprzężenia cieplnego ze ścianą: | 35 % |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP30 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-9 |
| Norma jakości: | ISO 9001 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -20...60°C [-4...140°F] |
| Materiały | |
| Obudowa: | Poliwęglan, biały, RAL 9003 |
| Masa | |
| Masa: | 0.048 kg |
