01RT-1Q-0

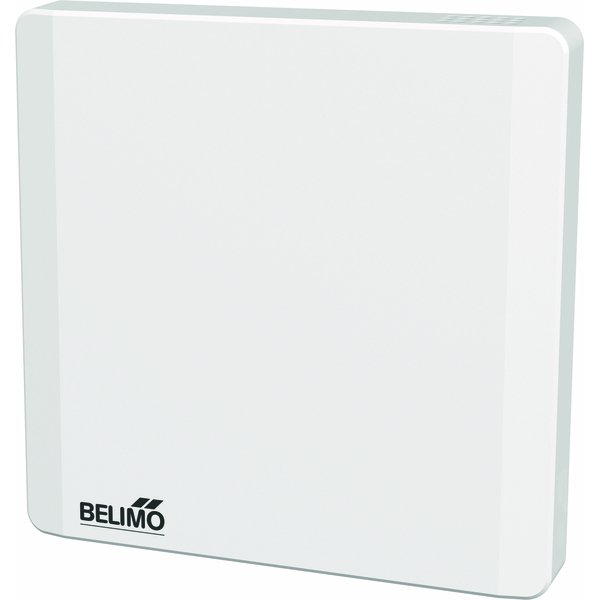

Pomieszczeniowy pasywny czujniki temperatury 01RT-1B-0 Belimo do montażu naściennego, sygnał wyjściowy NTC20k
Producent: Belimo
Kod produktu: 01RT-1Q-0
| Wartości pomiarowe: | Temperatura |
| Typ jednostki: | Czujnik pomieszczeniowy |
| Sygnał wyjściowy: | NTC20k |
Czujnik temperatury do zastosowań wewnętrznych
Urządzenie przeznaczone jest do precyzyjnego pomiaru temperatury powietrza w pomieszczeniach. Zostało zaprojektowane z myślą o stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
Jego uniwersalna konstrukcja pozwala na bezproblemową integrację i podłączenie do większości istniejących regulatorów, także tych pochodzących od innych producentów, co czyni go elastycznym rozwiązaniem do modernizacji i nowych instalacji.
Kluczowe cechy produktu
- Łatwy montaż: Wyposażony w zaciski sprężynowe (dla przewodów 0.5...1.5 mm²) oraz przemyślane otwory montażowe z tyłu i po bokach obudowy, które ułatwiają zarówno okablowanie podtynkowe, jak i natynkowe.
- Estetyczna obudowa: Wykonana z wytrzymałego poliwęglanu w kolorze białym (RAL 9003), pasującym do większości wnętrz.
- Wysoka jakość i bezpieczeństwo: Produkt posiada stopień ochrony IP30, klasę ochronności III (PELV) i jest zgodny z normami jakości ISO 9001 oraz posiada oznakowanie CE.
- Szeroki zakres pracy: Przystosowany do pracy w temperaturze otoczenia od 0 do 50°C i wilgotności względnej do 95% (bez kondensacji).
Dostępne wersje czujnika
Czujnik jest oferowany w kilku wariantach, różniących się typem pasywnego elementu pomiarowego:
- 01RT-1B-0: Pt1000
- 01RT-1C-0: Ni1000
- 01RT-1D-0: Ni1000TK5000
- 01RT-1F-0: NTC1k8
- 01RT-1L-0: NTC10k (10k2)
- 01RT-1M-0: NTC10k Pre (10k3)
- 01RT-1Q-0: NTC20k
Parametry pomiarowe
- Zakres pomiaru temperatury: 0 do 50°C
- Dokładność pomiaru: W zależności od typu czujnika, np. ±0.2°C przy 25°C dla NTC lub ±0.3°C przy 0°C dla Pt1000.
W zestawie znajdują się śruby montażowe.
| Przegląd typów | |
|---|---|
| Typ 01RT-1B-0: | Pt1000 |
| Typ 01RT-1C-0: | Ni1000 |
| Typ 01RT-1D-0: | Ni1000TK5000 |
| Typ 01RT-1F-0: | NTC1k8 |
| Typ 01RT-1L-0: | NTC10k (10k2) |
| Typ 01RT-1M-0: | NTC10k Pre (10k3) |
| Typ 01RT-1Q-0: | NTC20k |
| Dane elektryczne | |
| Połączenie elektryczne: | Zacisk sprężynowy 0.5...1.5 mm² |
| Wejście kablowe: | Szerokie otwory z tyłu (do okablowania w ścianie) oraz na górze / na spodzie (do okablowania naściennego) |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy: | 0...50°C [32...122°F] |
| Prąd pomiarowy (Pt1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000 JCI): | <5 mA @ 21°C [70°F] |
| Prąd pomiarowy (Ni1000TK5000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (NTC1k8): | <0.1 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC10k 10k2): | <2 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC10k Pre 10k3): | <2.7 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC20k): | <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury (Pt..): | Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] |
| Dokładność pomiaru temperatury (Ni..): | ±0.4°C @ 0°C [±0.7°F @ 32°F] |
| Dokładność pomiaru temperatury (NTC1k8): | ±0.5°C @ 25°C [±0.9°F @ 77°F] |
| Dokładność pomiaru temperatury (NTC..): | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w pomieszczeniu: | Typowo 360 s |
| Współczynnik sprzężenia cieplnego ze ścianą: | 35 % |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP30 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-9 |
| Norma jakości: | ISO 9001 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -20...60°C [-4...140°F] |
| Materiały | |
| Obudowa: | Poliwęglan, biały, RAL 9003 |
| Waga | |
| Waga: | 0.048 kg |
