01ST-1A3

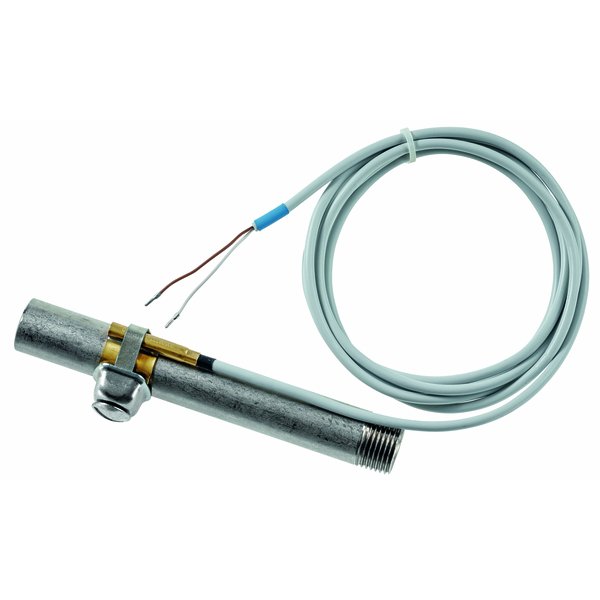

Kablowy (kontaktowy) czujnik temperatury 01ST-1A3 Belimo, sygnał wyjściowy PT100, długość 2 metry

Producent: Belimo

Kod produktu: 01ST-1A3

Wartości pomiarowe:	Temperatura
Sygnał wyjściowy:	Pt100
Zakres pomiarowy temperatury:	-35...100 °C
Rodzaj montażu:	Kontaktowy czujnik

Kontaktowy czujnik temperatury

Precyzyjny czujnik przeznaczony do efektywnego pomiaru temperatury na powierzchniach rur oraz innych elementach o zaokrąglonym kształcie. Wyposażony w mosiężną sondę oraz kabel przyłączeniowy w izolacji PCW, co gwarantuje szybki czas reakcji i dokładność odczytów w instalacjach wodnych.

Główne cechy produktu:

Zastosowanie: Idealny do montażu na rurociągach i powierzchniach zaokrąglonych.
Szybka reakcja: Mosiężna sonda zapewnia krótki czas reakcji, typowo 17 sekund (przy zastosowaniu pasty termoprzewodzącej).
Szeroki zakres pomiarowy: Możliwość pracy w temperaturach od -35°C do 100°C.
Wysoka klasa ochrony: Stopień ochrony IP65 zapewnia odporność na pył i wodę.
Przeznaczenie: Zaprojektowany do stacjonarnych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).

Dostępne warianty czujnika:

01ST-1A3: Pt100
01ST-1B3: Pt1000
01ST-1C3: Ni1000
01ST-1D3: Ni1000TK5000
01ST-1F3: NTC1k8
01ST-1L3: NTC10k (10k2)
01ST-1Q3: NTC20k

Wszystkie modele dostarczane są z 2-żyłowym kablem o długości 2 metrów.

Zastosowanie i montaż

Czujnik jest przeznaczony do natynkowego montażu na rurociągach. Aby zminimalizować wpływ temperatury otoczenia na pomiar i zapewnić najwyższą precyzję, zaleca się stosowanie pasty przewodzącej ciepło między sondą a mierzoną powierzchnią.

Zawartość zestawu:

Czujnik temperatury z kablem 2 m
Pas mocujący do rur o średnicy od 20 mm do 110 mm

Akcesoria opcjonalne:

Pas mocujący do rur o średnicy od 20 mm do 250 mm
Pasta przewodząca ciepło

Ogólne dane techniczne
Połączenie elektryczne:	Kabel 2 m, 2-żyłowy
Czynnik:	Woda
Wartości pomiarowe:	Temperatura
Długość kabla:	2m
Specyfikacja pasywnego czujnika temperatury
Zakres pomiarowy:	-35...100°C [-30...210°F]
Prąd pomiarowy:	Pt100: <1 mA @ 0°C [32°F] Pt1000: <0.3 mA @ 0°C [32°F] Ni1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC1k8: <0.1 mA @ 25°C [77°F] NTC10k (10k2): <2 mA @ 25°C [77°F] NTC20k: <0.5 mA @ 25°C [77°F]
Dokładność pomiaru temperatury:	Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC1k8 : ±0.5°C @ 25°C [±0.9°F @ 77°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F]
Stała czasowa τ (63%) na rurociągu wodnym:	Z pastą przewodzącą ciepło, Typowo 17 s
Specyfikacja aktywnego czujnika temperatury
Stała czasowa τ (63%) na rurociągu wodnym:	Z pastą przewodzącą ciepło, Typowo 17 s
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Certyfikat IEC/EN:	IEC/EN 60730-1
Norma jakości:	ISO 9001
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Method of mounting control:	Montaż natynkowy
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-35...100°C [-30...210°F]
Temperatura czynnika:	-35...100°C [-30...210°F]
Masa dla poszczególnych typów
01ST-1A3:	0.078 kg
01ST-1B3:	0.078 kg
01ST-1C3:	0.078 kg
01ST-1D3:	0.078 kg
01ST-1F3:	0.50 kg
01ST-1L3:	0.078 kg
01ST-1Q3:	0.080 kg
