01ST-1B3
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Pt1000 |
| Zakres pomiarowy temperatury: | -35...100 °C |
| Rodzaj montażu: | Kontaktowy czujnik |

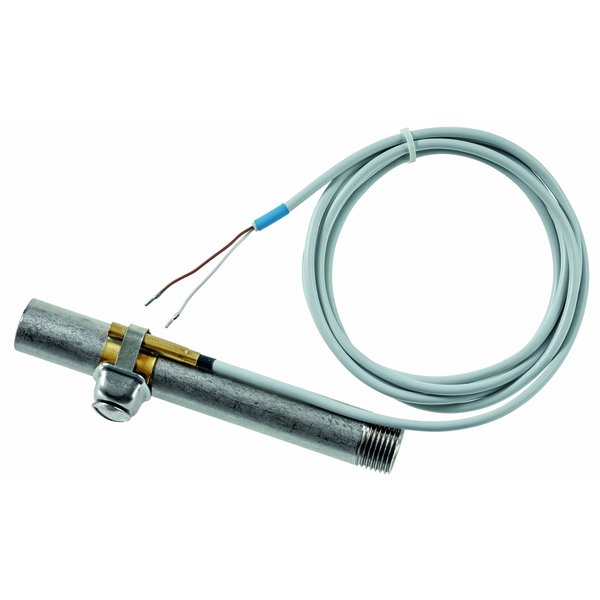

Kontaktowy czujnik do pomiaru temperatury
Prezentowany czujnik został zaprojektowany z myślą o precyzyjnym pomiarze temperatury bezpośrednio na rurach oraz innych zaokrąglonych powierzchniach. Dzięki zastosowaniu mosiężnej sondy oraz przewodu w izolacji PCW, urządzenie charakteryzuje się szybką reakcją na zmiany temperatury i wysoką dokładnością odczytów. Jest to idealne rozwiązanie do monitorowania temperatury wody w instalacjach.
Kluczowe cechy produktu
- Szybki pomiar: Stała czasowa wynosząca typowo 17 sekund (przy zastosowaniu pasty termoprzewodzącej) gwarantuje niemal natychmiastowy odczyt.
- Szeroki zakres pracy: Czujnik efektywnie mierzy temperaturę w zakresie od -35°C do 100°C.
- Wysoka odporność: Klasa ochrony IP65 zapewnia pełną ochronę przed pyłem oraz strumieniami wody, co pozwala na montaż w wymagających warunkach.
- Bezpieczeństwo: Urządzenie spełnia normy bezpieczeństwa IEC/EN 60730-1 i działa w standardzie bezpiecznego, niskiego napięcia (PELV).
- Jakość potwierdzona certyfikatem: Produkcja odbywa się zgodnie z normą jakości ISO 9001.
Przeznaczenie
Urządzenie jest przeznaczone do zastosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
Dostępne warianty czujników
Produkt dostępny jest w wielu wariantach, różniących się typem pasywnego czujnika temperatury. Każdy model wyposażony jest w 2-żyłowy kabel o długości 2 metrów.
- Pt100 (01ST-1A3)
- Pt1000 (01ST-1B3)
- Ni1000 (01ST-1C3)
- Ni1000TK5000 (01ST-1D3)
- NTC1k8 (01ST-1F3)
- NTC10k (10k2) (01ST-1L3)
- NTC20k (01ST-1Q3)
Zawartość zestawu
Wraz z czujnikiem dostarczany jest pas mocujący, przeznaczony do montażu na rurach o średnicy od 20 mm do 110 mm.
Akcesoria opcjonalne
Możliwe jest dokupienie dodatkowych akcesoriów, takich jak:
- Pas mocujący do rur o większej średnicy (do 250 mm).
- Pasta przewodząca ciepło, która minimalizuje wpływ temperatury otoczenia na pomiar i zapewnia jeszcze większą precyzję.
| Ogólne | |
|---|---|
| Długość kabla: | 2m |
| Dane elektryczne | |
| Połączenie elektryczne: | Kabel 2 m, 2-żyłowy |
| Dane funkcjonalne | |
| Czynnik: | Woda |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja aktywnego czujnika temperatury | |
| Stała czasowa τ (63%) na rurociągu wodnym: | Z pastą przewodzącą ciepło, Typowo 17 s |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | -35...100°C [-30...210°F] |
| Prąd pomiarowy: |
Pt100: <1 mA @ 0°C [32°F] Pt1000: <0.3 mA @ 0°C [32°F] Ni1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC1k8: <0.1 mA @ 25°C [77°F] NTC10k (10k2): <2 mA @ 25°C [77°F] NTC20k: <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: |
Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC1k8 : ±0.5°C @ 25°C [±0.9°F @ 77°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) na rurociągu wodnym: | Z pastą przewodzącą ciepło, Typowo 17 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Method of mounting control: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | -35...100°C [-30...210°F] |
| Temperatura czynnika: | -35...100°C [-30...210°F] |
| Wymiary i masa | |
| Masa 01ST-1A3: | 0.078 kg |
| Masa 01ST-1B3: | 0.078 kg |
| Masa 01ST-1C3: | 0.078 kg |
| Masa 01ST-1D3: | 0.078 kg |
| Masa 01ST-1F3: | 0.50 kg |
| Masa 01ST-1L3: | 0.078 kg |
| Masa 01ST-1Q3: | 0.080 kg |
