01ST-1C3

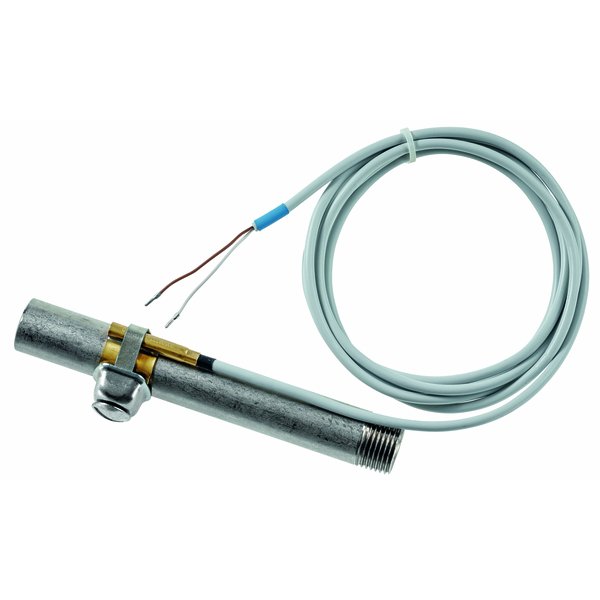

Kablowy (kontaktowy) czujnik temperatury 1ST-1C3 Belimo, sygnał wyjściowy Ni1000TK5000, długość 2 metry

Producent: Belimo

Kod produktu: 01ST-1C3

Wartości pomiarowe:	Temperatura
Sygnał wyjściowy:	Ni1000
Zakres pomiarowy temperatury:	-35...100 °C
Rodzaj montażu:	Kontaktowy czujnik

Kontaktowy czujnik temperatury do rur

Czujnik kontaktowy przeznaczony do precyzyjnego pomiaru temperatury na powierzchniach rur oraz innych elementach o zaokrąglonym kształcie. Zastosowanie mosiężnej sondy oraz przewodu w izolacji PCW zapewnia szybką odpowiedź czujnika oraz dokładność odczytów. Urządzenie jest dedykowane do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).

Główne cechy produktu

Wszechstronny pomiar: Przystosowany do mierzenia temperatury wody w zakresie od -35°C do 100°C.
Szybki czas reakcji: Stała czasowa wynosi typowo 17 sekund przy zastosowaniu pasty termoprzewodzącej, co gwarantuje szybkie odczyty.
Wysoka dokładność: Zapewnia precyzyjne pomiary, z dokładnością zależną od wybranego typu czujnika (np. ±0.2°C przy 25°C dla modeli NTC).
Odporna konstrukcja: Posiada klasę ochrony IP65, co czyni go odpornym na pył i strumienie wody.
Gotowy do instalacji: Wyposażony w 2-metrowy, 2-żyłowy kabel połączeniowy.

Dostępne warianty czujników

Produkt dostępny jest w kilku wersjach z różnymi pasywnymi elementami pomiarowymi, aby dopasować się do wymagań konkretnej instalacji:

Pt100
Pt1000
Ni1000
Ni1000TK5000
NTC1k8
NTC10k
NTC20k

Montaż

Czujnik przeznaczony jest do montażu natynkowego. Aby zminimalizować wpływ temperatury otoczenia na wynik pomiaru, zaleca się stosowanie pasty przewodzącej ciepło między sondą a mierzoną powierzchnią.

Zawartość zestawu

Czujnik temperatury z kablem
Pas mocujący do rur o średnicy od 20 mm do 110 mm

Akcesoria opcjonalne

Pasta przewodząca ciepło
Pas mocujący do rur o większej średnicy (20 mm do 250 mm)

Dane techniczne - Ogólne
Połączenie elektryczne:	Kabel 2 m, 2-żyłowy
Czynnik:	Woda
Wartości pomiarowe:	Temperatura
Dane dla aktywnego czujnika temperatury
Stała czasowa τ (63%) na rurociągu wodnym:	Z pastą przewodzącą ciepło Typowo 17 s
Dane dla pasywnego czujnika temperatury
Zakres pomiarowy:	-35...100°C [-30...210°F]
Prąd pomiarowy Pt100:	<1 mA @ 0°C [32°F]
Prąd pomiarowy Pt1000:	<0.3 mA @ 0°C [32°F]
Prąd pomiarowy Ni1000:	<0.3 mA @ 0°C [32°F]
Prąd pomiarowy Ni1000TK5000:	<0.3 mA @ 0°C [32°F]
Prąd pomiarowy NTC1k8:	<0.1 mA @ 25°C [77°F]
Prąd pomiarowy NTC10k (10k2):	<2 mA @ 25°C [77°F]
Prąd pomiarowy NTC20k:	<0.5 mA @ 25°C [77°F]
Dokładność pomiaru temperatury (Czujniki pasywne):	W zależności od typu
Dokładność pomiaru temperatury Pt..:	Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F]
Dokładność pomiaru temperatury Ni..:	±0.4°C @ 0°C [±0.7°F @ 32°F]
Dokładność pomiaru temperatury NTC1k8:	±0.5°C @ 25°C [±0.9°F @ 77°F]
Dokładność pomiaru temperatury NTC..:	±0.2°C @ 25°C [±0.35°F @ 77°F]
Stała czasowa τ (63%) na rurociągu wodnym:	Z pastą przewodzącą ciepło Typowo 17 s
Dane dotyczące bezpieczeństwa i warunków środowiskowych
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Certyfikat IEC/EN:	IEC/EN 60730-1
Norma jakości:	ISO 9001
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Method of mounting control:	Montaż natynkowy
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-35...100°C [-30...210°F]
Temperatura czynnika:	-35...100°C [-30...210°F]
Warianty produktu
01ST-1A3:	Wyjście Pt100, Długość kabla 2m, Masa 0.078 kg
01ST-1B3:	Wyjście Pt1000, Długość kabla 2m, Masa 0.078 kg
01ST-1C3:	Wyjście Ni1000, Długość kabla 2m, Masa 0.078 kg
01ST-1D3:	Wyjście Ni1000TK5000, Długość kabla 2m, Masa 0.078 kg
01ST-1F3:	Wyjście NTC1k8, Długość kabla 2m, Masa 0.50 kg
01ST-1L3:	Wyjście NTC10k (10k2), Długość kabla 2m, Masa 0.078 kg
01ST-1Q3:	Wyjście NTC20k, Długość kabla 2m, Masa 0.080 kg
