01ST-1D3
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Ni1000TK5000 |
| Zakres pomiarowy temperatury: | -35...100 °C |
| Rodzaj montażu: | Kontaktowy czujnik |
Zastosowanie i charakterystyka

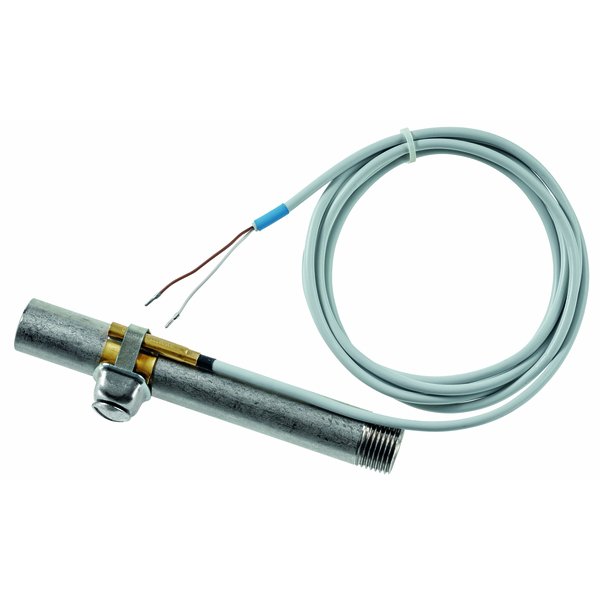

Kontaktowy czujnik temperatury przeznaczony do precyzyjnych pomiarów na rurach oraz innych zaokrąglonych powierzchniach. Jego konstrukcja, oparta na mosiężnej sondzie i przewodzie w izolacji PCW, zapewnia szybką reakcję oraz wysoką dokładność odczytów. Urządzenie jest dedykowane do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
Najważniejsze właściwości
- Szeroki zakres pomiarowy: od -35°C do 100°C.
- Medium pomiarowe: Przystosowany do pomiaru temperatury wody.
- Szybka odpowiedź: Stała czasowa dla pomiaru na rurociągu wodnym wynosi typowo 17 sekund (przy zastosowaniu pasty termoprzewodzącej).
- Wysoka klasa ochrony: Stopień ochrony obudowy IP65.
- Odporność na warunki otoczenia: Może pracować w temperaturze otoczenia od -35°C do 100°C oraz przy wilgotności względnej do 95% (bez kondensacji).
Dostępne warianty czujnika
Produkt dostępny jest w kilku wersjach z różnymi elementami pomiarowymi, każda wyposażona w przewód o długości 2 metrów:
- 01ST-1A3 (Pt100)
- 01ST-1B3 (Pt1000)
- 01ST-1C3 (Ni1000)
- 01ST-1D3 (Ni1000TK5000)
- 01ST-1F3 (NTC1k8)
- 01ST-1L3 (NTC10k)
- 01ST-1Q3 (NTC20k)
Wskazówki dotyczące pomiarów
Aby zminimalizować wpływ temperatury otoczenia na wynik pomiaru i zapewnić najwyższą dokładność, zaleca się stosowanie pasty przewodzącej ciepło pomiędzy sondą a mierzoną powierzchnią.
Zawartość opakowania i akcesoria
W zestawie z czujnikiem znajduje się pas mocujący, który umożliwia montaż na rurach o średnicy od 20 do 110 mm.
Jako akcesoria opcjonalne dostępne są:
- Pasta przewodząca ciepło.
- Dłuższy pas mocujący do rur o średnicy do 250 mm.
| Dane ogólne | |
|---|---|
| Połączenie elektryczne: | Kabel 2 m, 2-żyłowy |
| Czynnik: | Woda |
| Wartości pomiarowe: | Temperatura |
| Długość kabla: | 2m |
| Masa: | Od 0.078 kg do 0.50 kg (zależnie od typu) |
| Dane pomiarowe | |
| Wyjście pasywnego czujnika temperatury: |
Pt100 Pt1000 Ni1000 Ni1000TK5000 NTC1k8 NTC10k (10k2) NTC20k |
| Zakres pomiarowy: | -35...100°C [-30...210°F] |
| Prąd pomiarowy: |
Pt100: <1 mA @ 0°C [32°F] Pt1000: <0.3 mA @ 0°C [32°F] Ni1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC1k8: <0.1 mA @ 25°C [77°F] NTC10k (10k2): <2 mA @ 25°C [77°F] NTC20k: <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: |
Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC1k8 : ±0.5°C @ 25°C [±0.9°F @ 77°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) na rurociągu wodnym: | Z pastą przewodzącą ciepło, Typowo 17 s |
| Warunki środowiskowe i bezpieczeństwo | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Method of mounting control: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | -35...100°C [-30...210°F] |
| Temperatura czynnika: | -35...100°C [-30...210°F] |
| Zawartość zestawu | |
| Elementy zestawu: | Pas mocujący, do rur ø20…110 mm [0.8...4.3"] (Typ A-22P-A47) |
